Utilisation d'un ordinateur



1. Caractéristiques et fonctions d’un environnement informatisé (Unité centrale, Périphériques et ergonomie)

2. Caractéristiques et fonctions des éléments constitutifs d’un réseau informatique

3. Matériel d’installation d’un ordinateur et normes à respecter (Câbles, connecteurs, logiciels de branchement)

4. Caractéristiques et fonctions d’un système d’exploitation (Menus, clés de raccourcis, gestion)

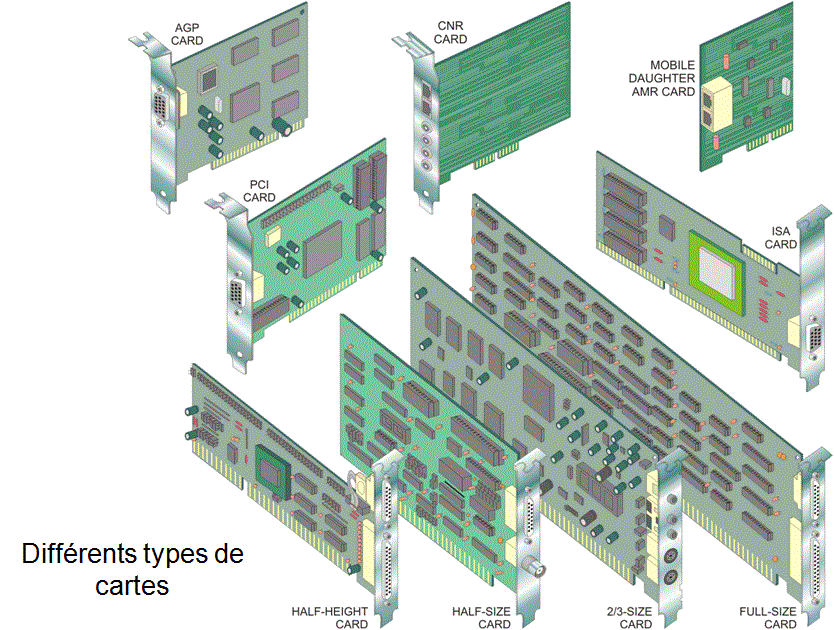

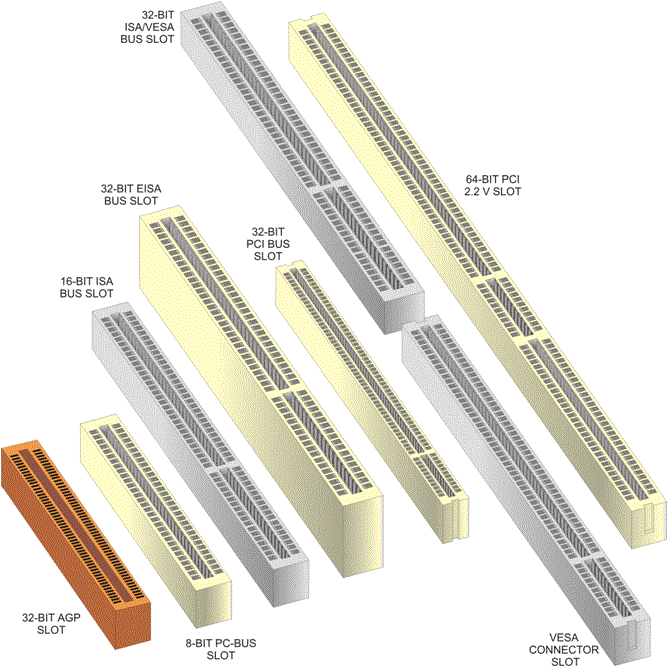

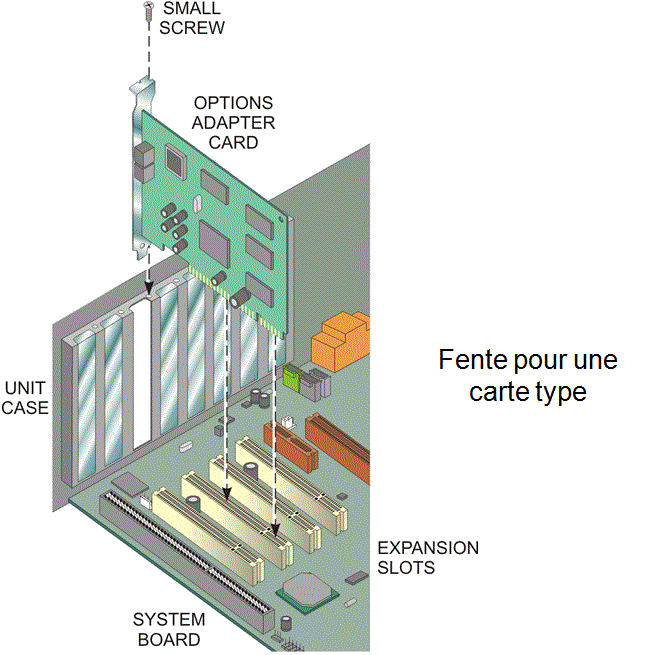

5. Caractéristiques des différents types de cartes

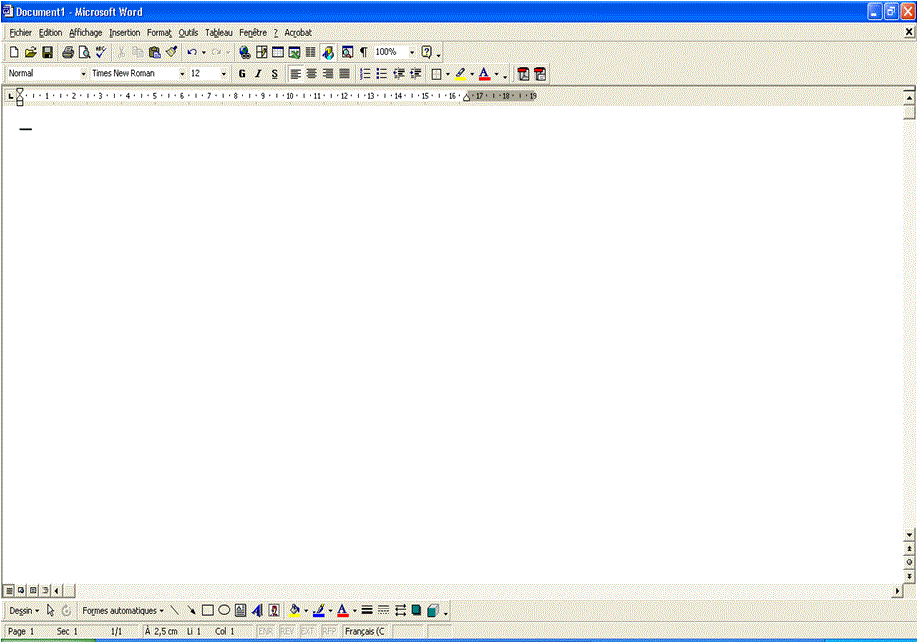

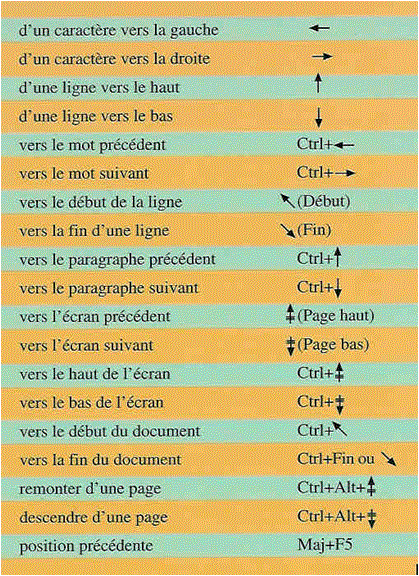

6. Fonctions de base d’un logiciel de traitement de texte

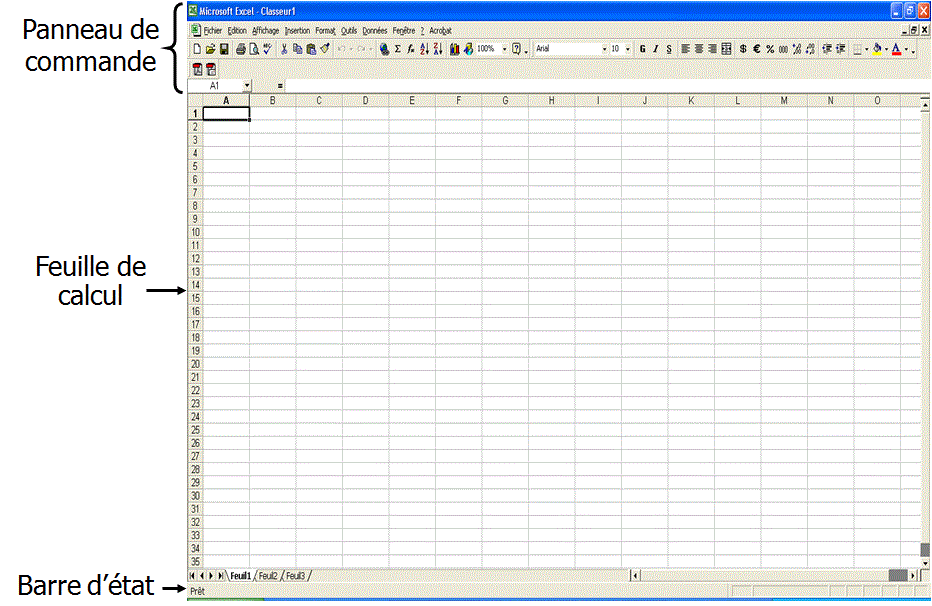

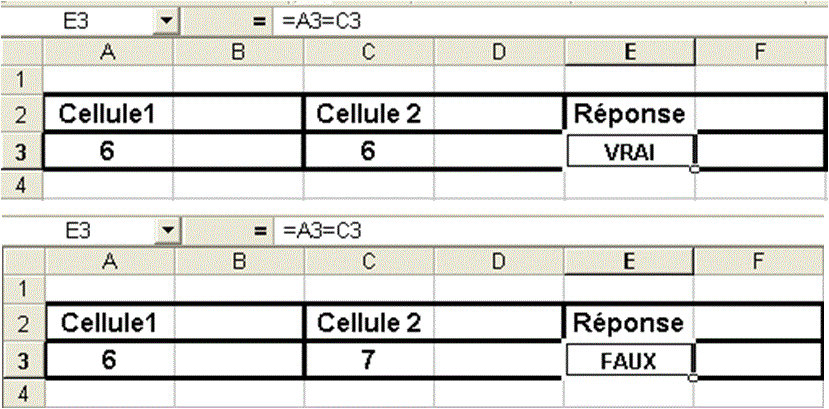

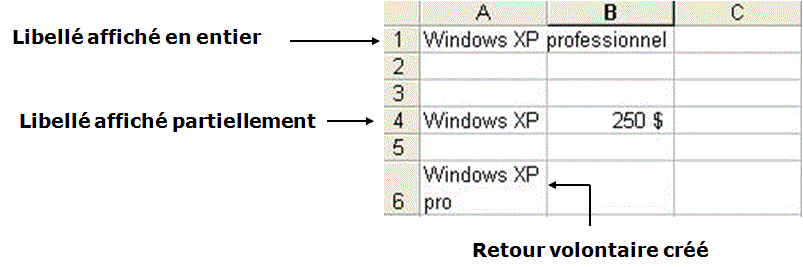

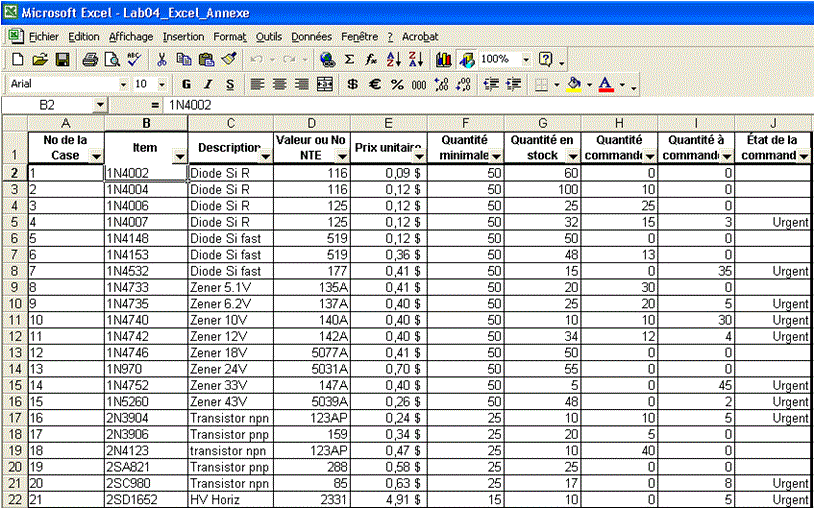

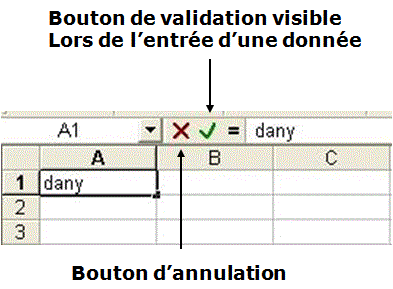

7. Fonctions de base d’un chiffrier électronique

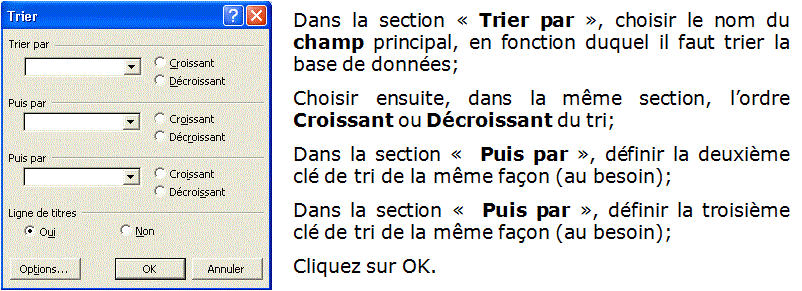

8. Fonctions de base d’une base de données

9. Logiciel de navigation

CARACTÉRISTIQUES ET FONCTIONS D’UN ENVIRONNEMENT INFORMATISÉ

Qu’est ce qu’un ordinateur?

Les périphériques externes

Périphériques Internes

Les connecteurs d’entrée / sortie

Exemple d’ordinateur

Ce qu’il y a dans la boîte

Le Système d’Exploitation (SE) Operating System (OS)

Schéma d’un Système d’Exploitation

Les choix possibles

Allumer l’ordinateur

Le bureau de Windows

Fonctionnement de la Souris

Les icônes

La barre des Tâches

Le menu « Démarrer »

Comment sont stockées les données? ( Système de Fichiers)

Le nom d’un fichier

Quelques types de fichiers courants

Visualisation avec l’Explorateur

Balade dans l’arborescence

Quelques manipulations

Ergonomie

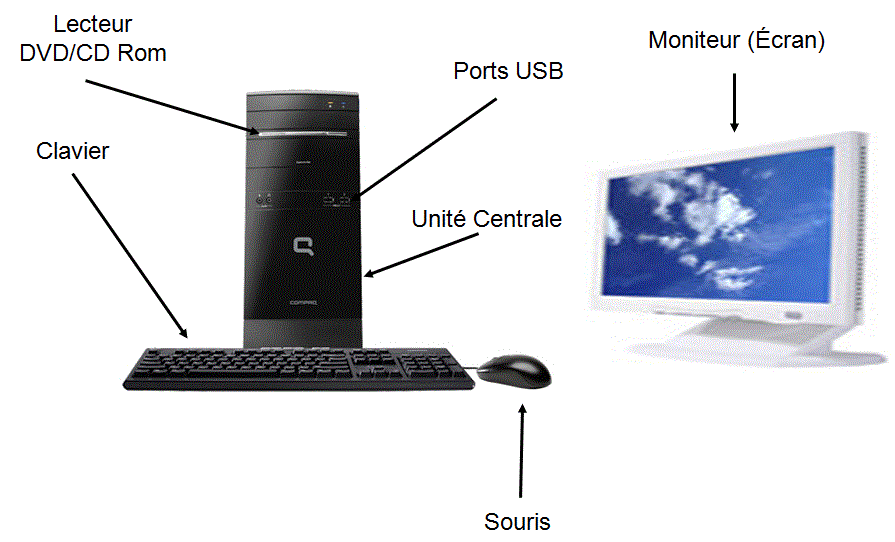

1.1. Qu’est ce qu’un ordinateur?

Un PC (Personal computer) est appelé système parce qu'il inclut tous les composants exigés pour avoir un ordinateur fonctionnel :

·         Dispositifs d'entrée : clavier et souris

·         Unité centrale : Ordinateur

·         Dispositifs de sortie : moniteur et imprimante.

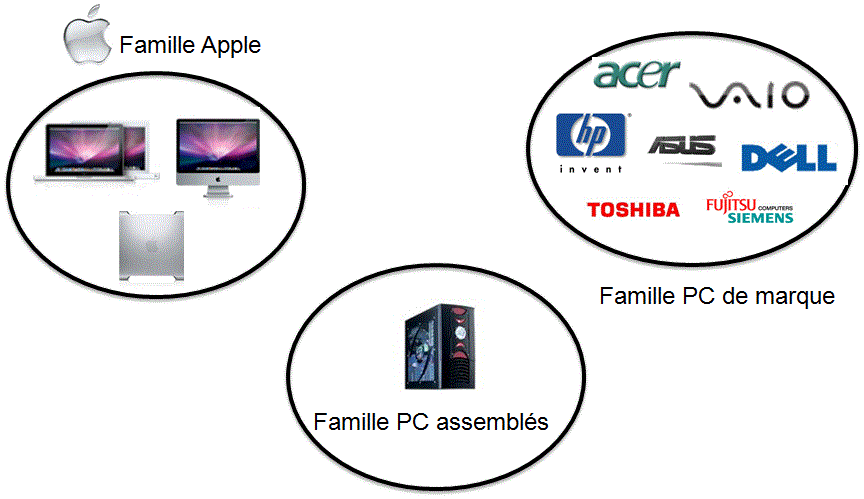

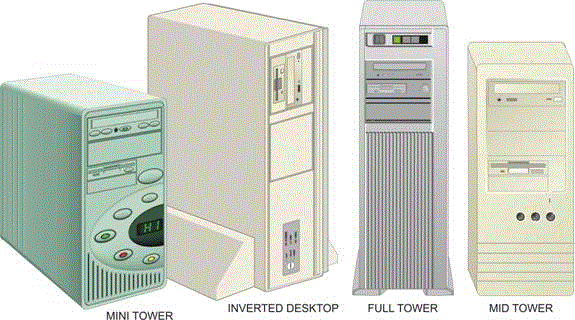

Trois grandes familles de PC



L'unité centrale est la partie principale du système de micro-ordinateur. Elle est la base de n'importe quel arrangement de système de PC.

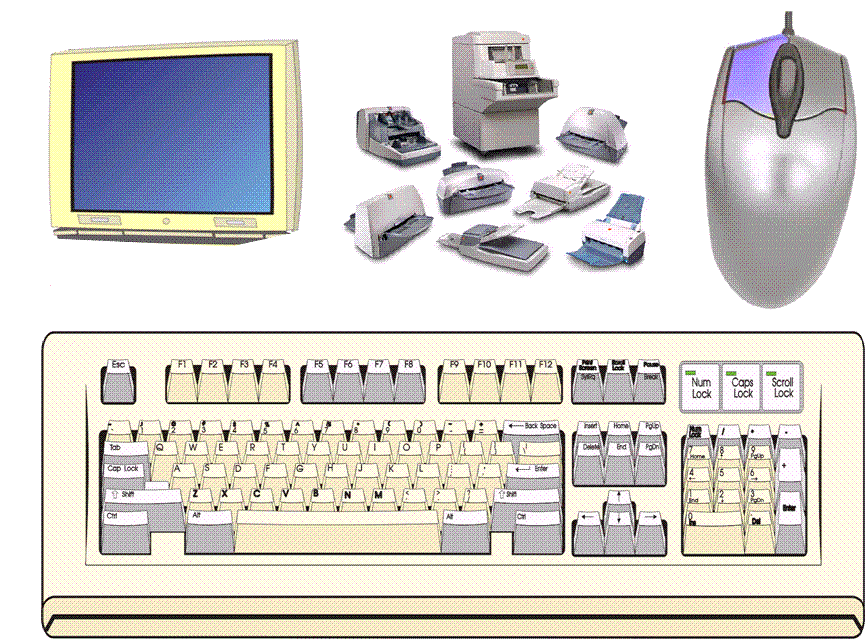

1.2. Les périphériques externes

•         Certains sont indispensables : Ecran,  Clavier, Souris.

•         D’autres sont optionnels : Imprimante, Scanner, Appareils Photo Numériques, …

1.3. Périphériques Internes

§  Ce sont ceux qui se trouvent dans le boîtier de l’unité centrale.

§  De la même façon certains sont indispensables : Disque Dur, Lecteur de DVD/CD Rom, Carte Graphique,…

§  D’autres sont optionnels : Carte d’acquisition vidéo, graveur,…

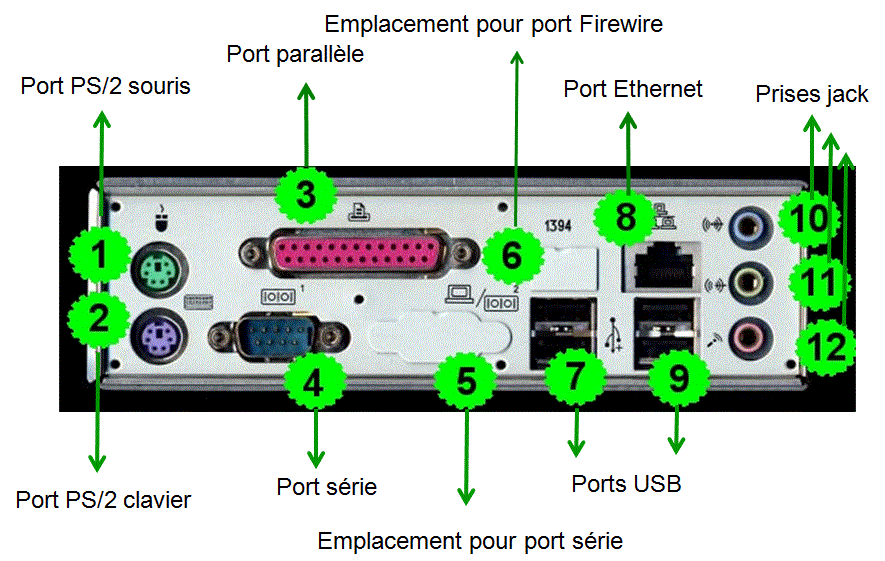

1.4. Les connecteurs d’entrée / sortie

Les différents types de connecteurs

v  Ports PS/2 : Connecteurs pour clavier et souris, sont remplacés par des ports USB.

v  Port parallèle : Permet de relier une imprimante ou un scanner, est remplacé par des ports USB.

v  Port série ou COM : Permet de relier des périphériques à bas débit, est remplacé par des ports USB.

v  Port USB: Universal Serial Bus. Existe en trois types (A, B, mini).

v  Port Firewire : Également appelé port IEE1394. Port à très haut débit permettant de connecter des appareils vidéos ou de stockage.

v  Ports vidéo : Permettent de connecter un périphérique d’affichage vidéo (écran, vidéoprojecteur...). On trouve des ports VGA, S-vidéo, DVI et HDMI.

v  Interface Midi : Permet de connecter des instruments de musique.

v  Prises Jack 3,5 mm : Permettent de connecter des périphériques audio

L'USB est un bus servant à connecter des périphériques informatiques à un ordinateur. L'USB permet de connecter des périphériques bénéficiant du Plug and Play. Il fut inventé dans les années 1990 afin de remplacer les différents ports d'ordinateurs existants alors, lents et incompatibles. USB a supplanté divers bus qui équipaient auparavant les ordinateurs : port série RS-232, port parallèle, port PS/2, port joystick (ou port MIDI), port SCSI, et même des bus internes comme PCI pour la connexion de certains dispositifs (par exemple cartes son ou cartes de réception TV).

Le port USB est également capable, dans une certaine mesure, d'alimenter en énergie les périphériques (limité à 500 mA pour USB 2.0). Cette recharge est souvent mise à profit par toutes sortes d'appareils, du GSM aux lecteurs MP3, pour lesquels il existe des adaptateurs pour port USB, qui outre la capacité qu'ils ont de donner accès à la mémoire interne du périphérique (quand elle existe), recharge sa batterie.

Plusieurs gadgets USB ont fait leur apparition (ventilateurs, lampes, ...) qui sont alimentés par USB et ne sont pas des périphériques informatiques. Cette source d'énergie peut parfois s'avérer trop juste (Disque dur externe par exemple). On recourt alors à une alimentation externe ou on utilise un 2^ième port USB.

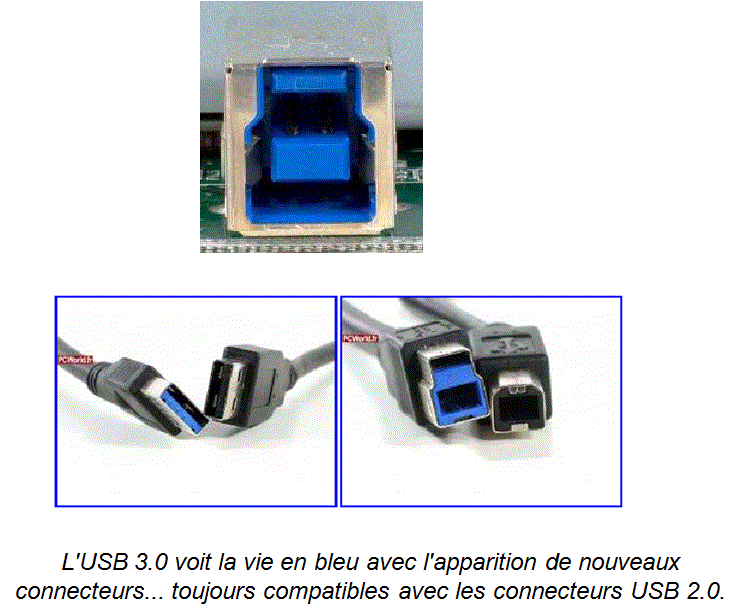

Et l'USB 3.0 dans tout ça ?

Après des années de bons et loyaux services, l'Universal Serial Bus en version 2.0 est sur le point de tirer sa révérence. Son successeur pointe enfin le bout de son nez en version 3.0 et après l'USB Full Speed (USB 1.0) et l'USB Hi-Speed (USB 2.0), voici venu le temps de l'USB... SuperSpeed

L'USB 3.0 ou SuperSpeed, sera également rétro-compatible avec les normes précédentes. Cela signifie qu'il sera possible de connecter nos actuels périphériques USB 1.1 ou USB 2.0 (imprimantes, disques durs, clés USB, etc.) sur une interface USB 3.0, dotée de la technologie de synchronisation dite "Sync-N-Go", censée réduire les temps d'attente lors de la copie et le transfert de données.

Enfin, des améliorations ont été apportées à cette norme afin de réduire sa consommation en énergie. Les premiers logos USB 3.0 apparaîssent déjà sur les périphériques.

Finissons sur un petit exemple : pour un fichier de 20,0Go le temps de transfert est de 8 heures et 10 minutes avec l'USB 1.0, de 10 minutes avec l'USB 2.0 et enfin d'environ 3 minutes avec l'USB 3.0.

USB 3.0 : des débits prometteurs !

Cette norme USB 3.0 est donc annoncée pour une vitesse théorique de 4.8 Gbps grâce au bus SuperSpeed.

En pratique, les spécifications de l’USB 3.0 estiment qu’il faut tabler sur une vitesse de 3.2 Gbps soit 400 Mo/s. Mais rappelons-nous que l'USB 2.0 promettait 480 Mbps, soit 60 Mo/s alors que la très grande majorité des périphériques USB plafonnent à 30-35 Mo/s. Bref seul l'avenir nous dira quel débit maximum on peut espérer.

À noter aussi que l’USB 3.0 fournit davantage de courant, ce qui va permettre de recharger plus rapidement les appareils que nous connectons en USB comme les téléphones, les PDA et autres lecteurs MP3. Ainsi un bus correctement configuré peut délivrer un total de 900 mA contre seulement 500 mA pour l’USB 2.0.

D'autres technologies de connexion

FireWire

Cette norme de connexion concurrente à USB est en fait nommée ainsi par Apple, tandis que Sony la nomme iLink (en version sans alimentation) et Texas Instrument Lynx. Elle a été normalisée en 1995 sous la référence IEEE 1394.

Parmi les nombreuses différences, citons qu'elle garantit la bande passante dans tout les cas (au contraire de l'USB qui ne la garantie que dans certains modes). Elle est, en outre, dite "Hotplug", c'est à dire "branchement à chaud", ce qui permet, à l'instar de son concurrent, de brancher et de débrancher un périphérique "quand on veut".

Le plus souvent, les ports FireWire servent à brancher des caméscopes ou des disques durs externes, appareils qui préfèrent que les flux soient synchrones et garantie en bande passante, par exemple pour le montage vidéo (pour que l'image ne soit pas saccadée).

Un câble FireWire peut enfin servir à brancher 2 ordinateurs ensemble, dans le cadre d'un transfert de données entre eux.

eSATA

Aussi appelée S-ATA, acronyme de Serial Advanced Technology Attachement, cette technologie équipe les disques durs internes, afin de faire le lien avec la carte mère. Elle propose un débit théorique de 2400 Mbit/s et remplace l'ancien ATA. Les avantages qu'elle offre par rapport à son prédécesseur sont principalement sa vitesse et sa gestion des branchements à chaud. La norme SATA prévoit également une alimentation, qui peut varier de 3 à 12 volts (donc plus puissante que celle de l'USB).

Devant le succès de cette norme, elle a été adaptée au branchement de périphériques externes, sous le nom de eSATA. Le principe (et le système de communication) reste le même, on a juste changé les fiches des câbles (pour ne pas confondre) et on a fixé la longueur du câble à une valeur maximale de 2m. En pratique, plus onéreux, le eSATA permet un branchement direct sur la carte mère, ce qui donne des vitesses qui se rapprochent quasiment des vitesses observées sur un disque dur interne de l'ordinateur.

Le port eSata n'équipe les ordinateurs que depuis peu de temps, et son usage n'est pas encore très répandu. À noter qu’il n'est pas autoalimenté par défaut, il faut que le port respecte la technologie Power Over eSata.

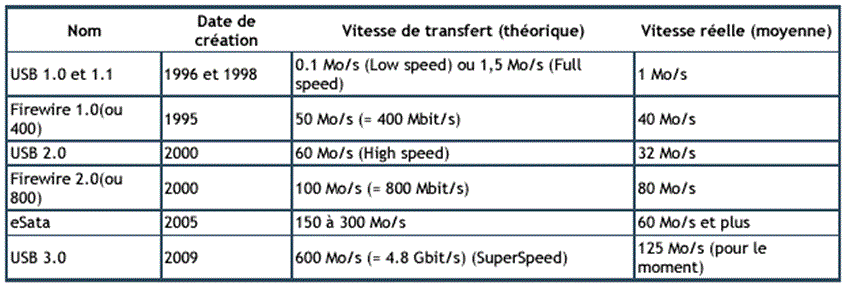

Tableau récapitulatif

La différence entre vitesse théorique et réelle est en fait due à un paquet de facteurs : du facteur physique (longueur du câble, usure, impuretés, résistance des métaux au passage de l'électricité) aux facteurs matériels (CPU, usage de l'ordinateur à ce moment la, occupation de la carte mère).

La vitesse théorique est quant à elle déterminée sans tenir compte de tous ces paramètres et devrait plutôt être vue comme une limite à ne pas (tenter de) dépasser (pour les constructeurs) plutôt qu'une indication pratique. Enfin, il faut savoir que pour obtenir un débit supérieur, il faudrait que les disques durs tournent plus vite, à 10000 tours/min contre en moyenne 7200 tours/min actuellement.

L'USB 3.0 offrira donc un débit 10 fois plus élevé que son prédécesseur, l'USB 2.0, et 450 fois supérieur à celui de l'USB 1.0 ce qui ravira sûrement les fans de l'USB, et du stockage par clé ou disque dur USB, du fait de la très grande rapidité du transfert .

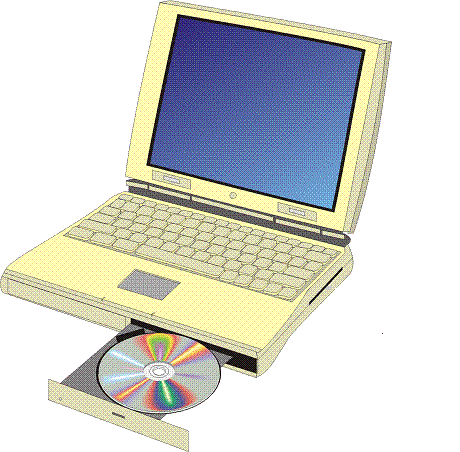

1.5. Exemple d’ordinateur

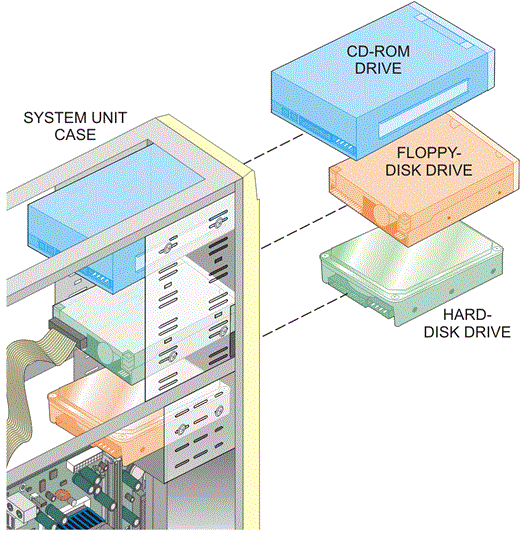

1.6. Ce qu’il y a dans la boîte

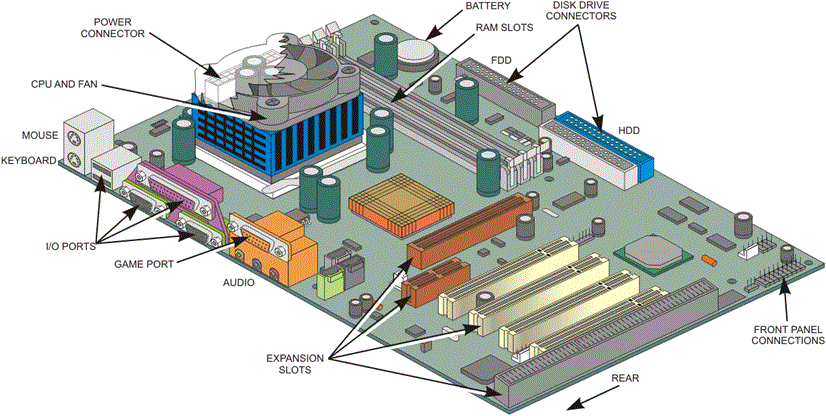

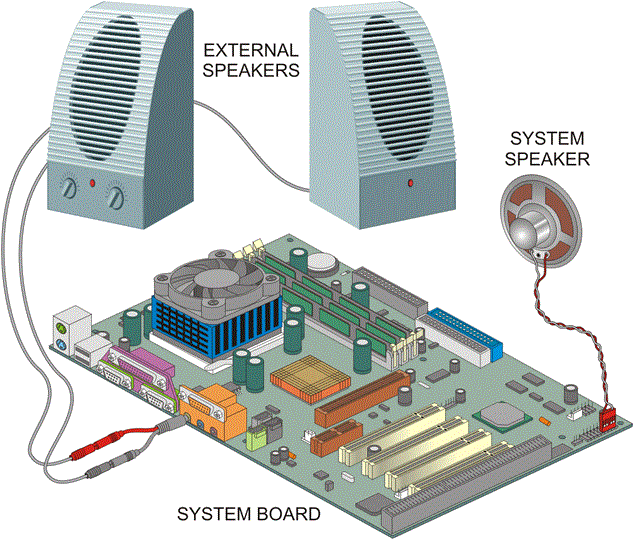

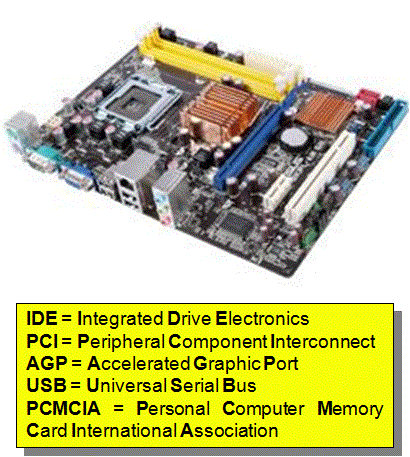

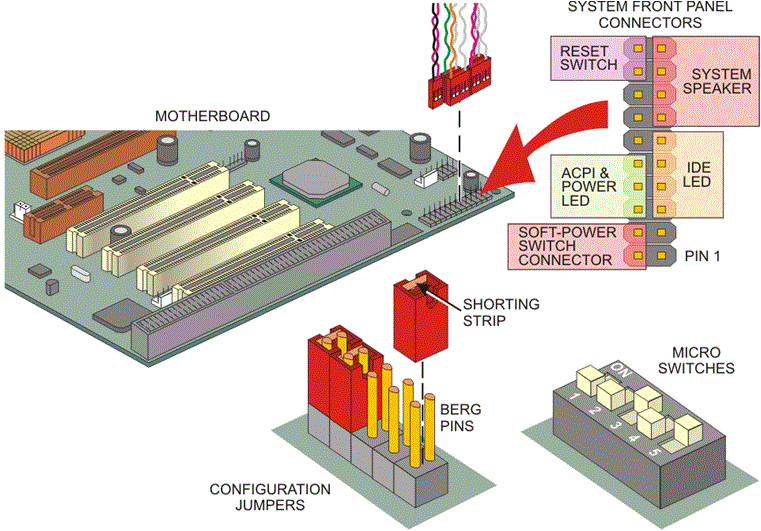

§  L’élément essentiel d’un ordinateur est sa carte mère (Motherboard)

§  Elle regroupe les connecteurs pour brancher les périphériques internes (IDE, PCI, AGP,…)

§  Elle regroupe également les ports pour connecter les périphériques externes (Parallèle, Série, USB, PCMCIA, Firewire, PS2,…)

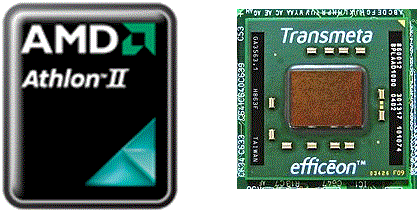

§  Un processeur :

         - C’est lui qui fait tous les calculs.

         - Sa puissance dépend en partie de sa vitesse exprimée en MHz ou en GHz (1Hz équivaut à 1 battement par seconde)

         - Il y a deux principales familles:

Ø           AMD (Athlon, Duron) vitesse supérieure à 3 GHz

Ø           Intel (Celeron, Pentium) vitesse supérieure à 3 GHz

         - Il existe d’autres processeurs :

Ø           Transmeta (Crusoé, Efficeon)

Ø           IBM (Cyrix)

Ø           Apple : RISC "Reduced Instruction Set Computer". de Motorola

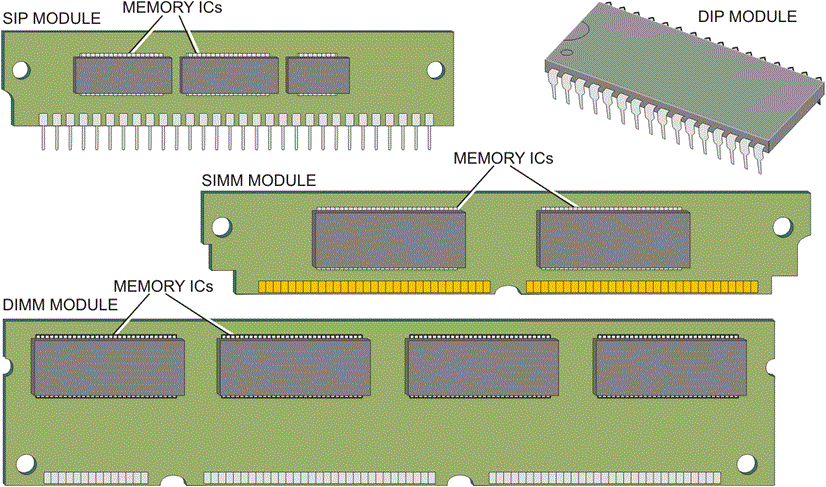

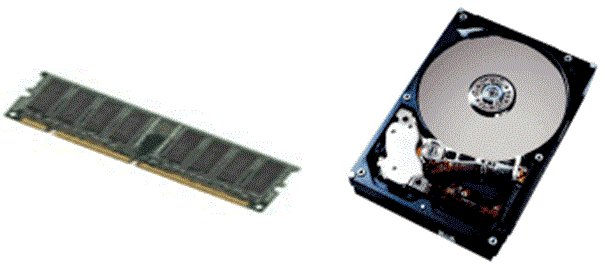

§  De la mémoire :

–        Mémoire centrale volatile RAM (Random Access Memory) (Aujourd’hui les ordinateurs disposent d’au moins 1Go)

–        Mémoire de masse non volatile : Disque Dur (> à 250 Go)

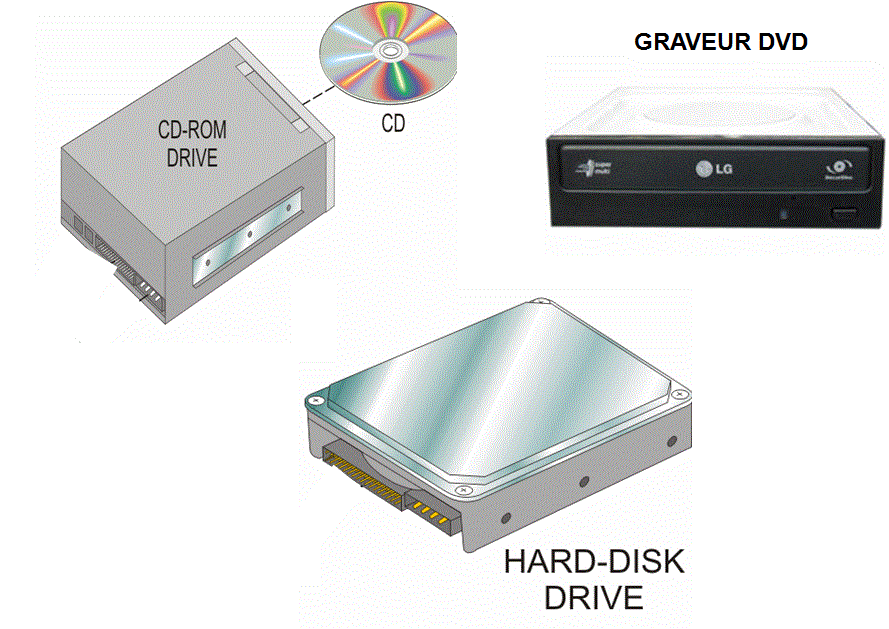

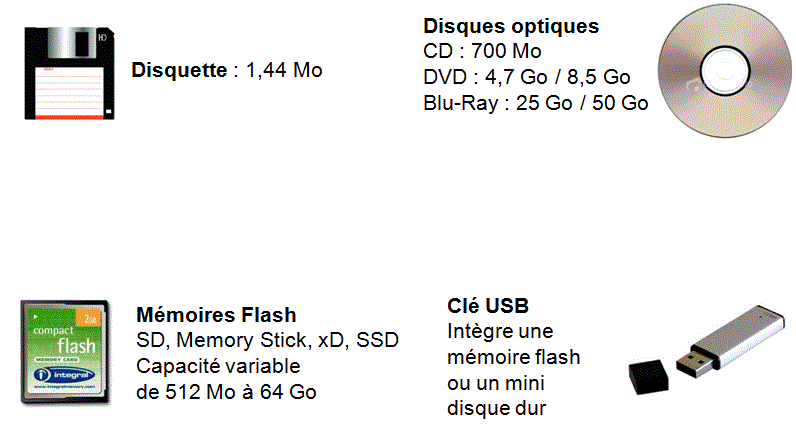

§  D’autres unités de stockage:

–        Disquettes (1,44 Mo)

–        Lecteur ZIP (100Mo ou 250Mo)

–        CD Rom (Read Only Memory)

–        DVD/CD-R (Recordable) DVD/CD-RW (Rewritable)

–        Memory Stick

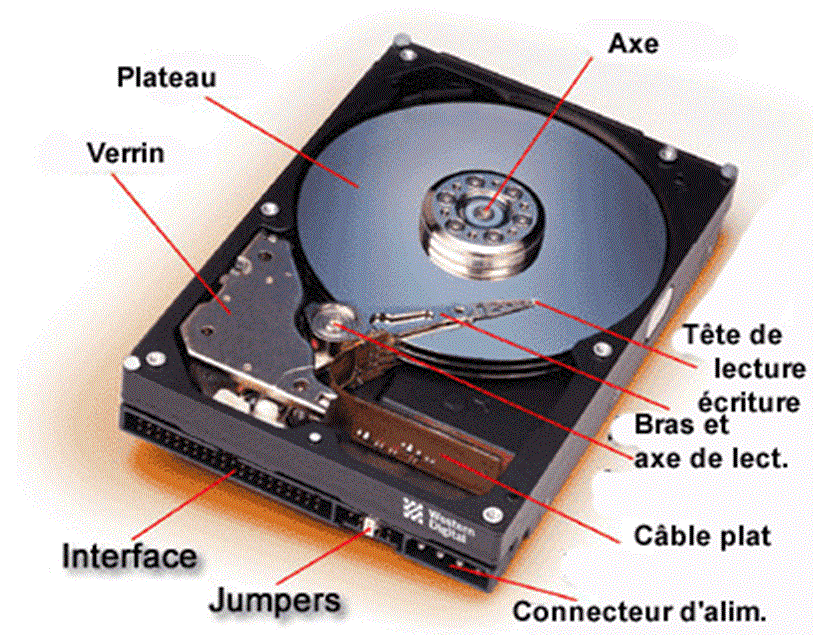

Précisions sur le disque dur

Le disque dur sert à stocker les informations et à les retrouver à chaque allumage de la machine. contrairement à la mémoire il conserve les données et les programmes même quand on éteint la machine.

Le premier choix à faire est celui de l'interface: EIDE, ULTRA DMA, SCSI ou SATA. (Enhanced Integrated Drive Electronics , Ultra Direct Memory Access, Small Computer System Interface ou Serial Advanced Technology Attachment).

Les dernières générations de disques durs en 7200 tr/min à 15000 tr/min (rpm = rotation per minute) offrent des  performances de plus en plus grandes. Ceci vient du fait que ces disques utilisent des plateaux avec de bien plus fortes densités d'informations (cela leur permet d'offrir de meilleurs performances en mode continu sur de gros fichiers) et disposent de "processeurs dédiés" embarqués sur le disque dur qui leurs permettent d'avoir une très faible charge CPU.

Le standard Serial ATA (SATA) est apparu en février 2003. Il est basé sur une communication en série.

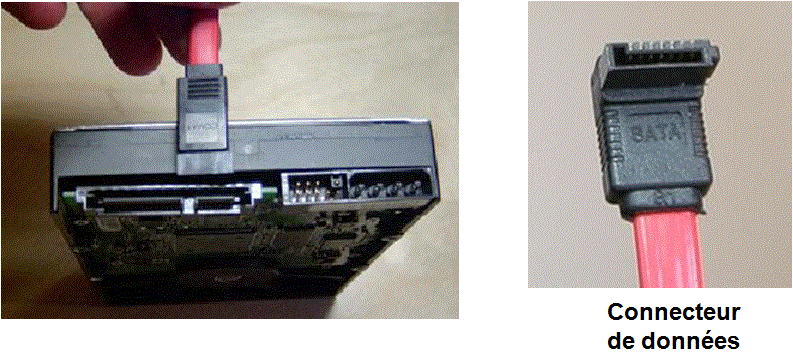

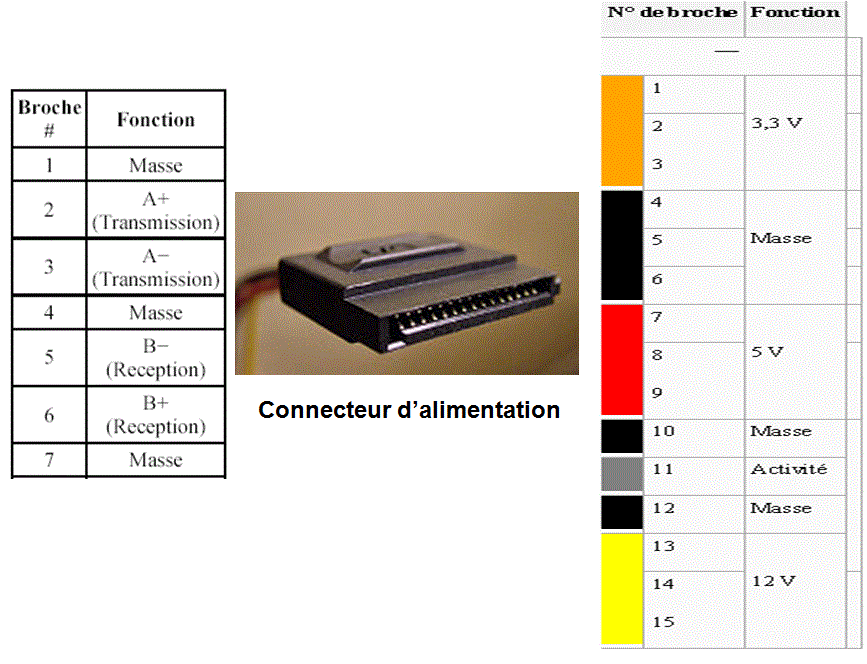

Le câble utilisé par le SATA est un câble rond composé de sept fils et terminé par un connecteur de 8 mm. Trois fils servent à la masse et les deux paires servent au transport de données (une paire pour la transmission et une paire pour la réception).

Le connecteur d'alimentation est également différent : il est composé de 15 broches permettant d'alimenter le périphérique en 3.3V, 5V ou 12V si nécessaire et possède une allure similaire au connecteur de données mais plus large.

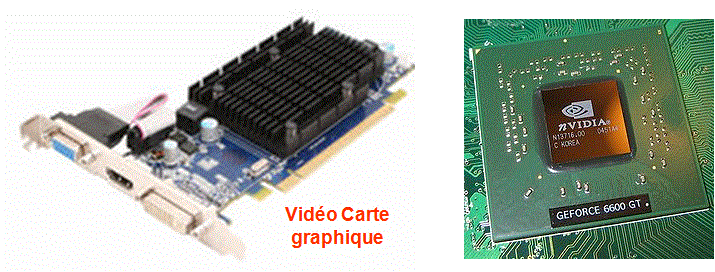

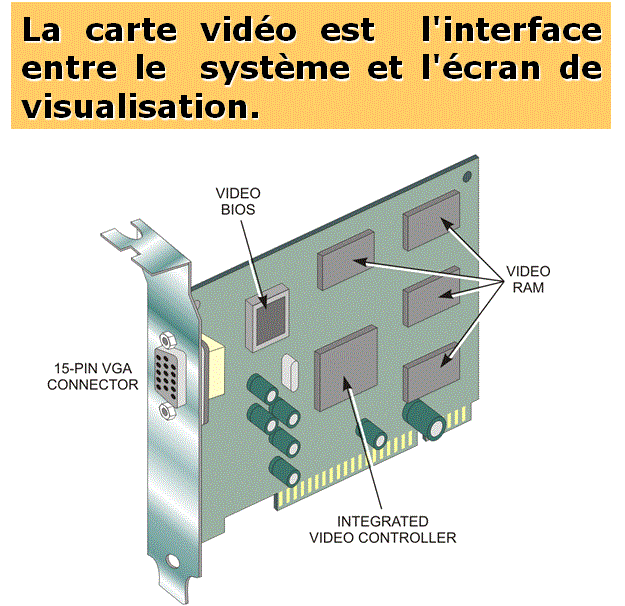

§  Une carte graphique

         - Elle possède une sortie pour l’écran (parfois pour plusieurs ou pour une TV)

         - Sa puissance dépend:

Ø   De son processeur (Geforce de nVIDIA,  ATI Radeon,…)

Ø   De sa quantité de mémoire: 512Mo, 1Go, 2Go, 4Go...

1.7. Le Système d’Exploitation (SE) Operating System (OS)

C’est un logiciel particulier qui permet de gérer toute la machine avec des petits bouts de programme appelés drivers, tout en fournissant à l’utilisateur une représentation abstraite du fonctionnement interne à l’aide d’une interface graphique conviviale.

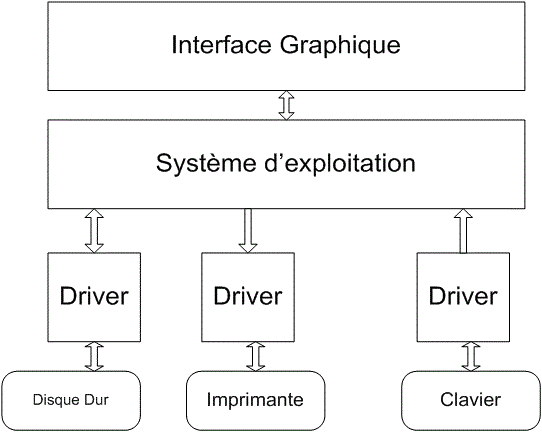

1.8. Schéma d’un Système d’Exploitation

1.9. Les choix possibles

Ø  Dans 95% des cas : Système d’Exploitation Microsoft

Ø  Versions familiales : Windows 3.1, Windows 95 (osr1 et osr2), Windows 98 (normale et SE), Windows Me (basée sur l’ancien système DOS);

         Note : osr1 est une mise à jour pour corriger les « bugs » de Windows 95 alors que l’osr2 est une nouvelle version corrigée de Windows 95

Ø  Versions Pro : Windows NT 4.0, Windows 2000;

Ø  Version Mixte : Windows XP (professionnelle et familiale), Vista, Windows 7.

Ø  Linux : logiciel libre, crée en 1991 par Linus Torvalds, pour ordinateurs compatibles PC;

Ø  BeOS : système d’exploitation de la société Américaine Be Inc., acheté par la société Palm en 2001 (société Américaine qui fabrique et commercialise des ordinateurs de poche);

Ø  Mac OS X : système d’exploitation développé par Apple et installé sur tous les Macintoshs;

Ø  Unix : nom d'un système d'exploitation multitâche et multi utilisateur créé en 1969. Il a donné naissance à une famille de systèmes, dont les plus populaires sont GNU/Linux et Mac OS X. On nomme « famille Unix » l'ensemble de ces systèmes. On le retrouve sur certains serveurs.

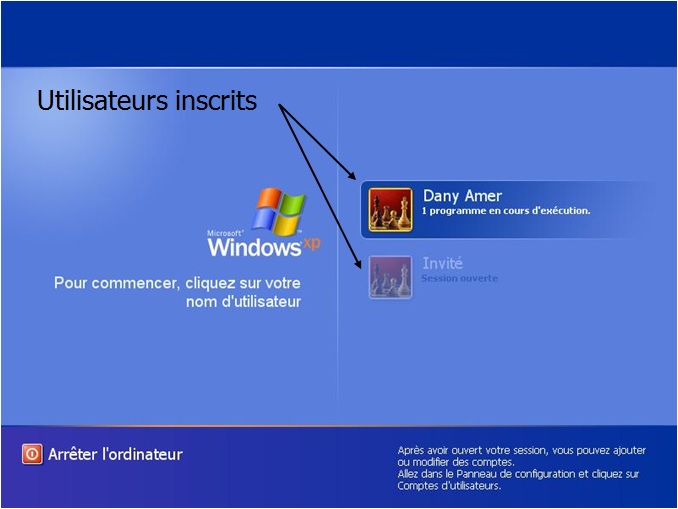

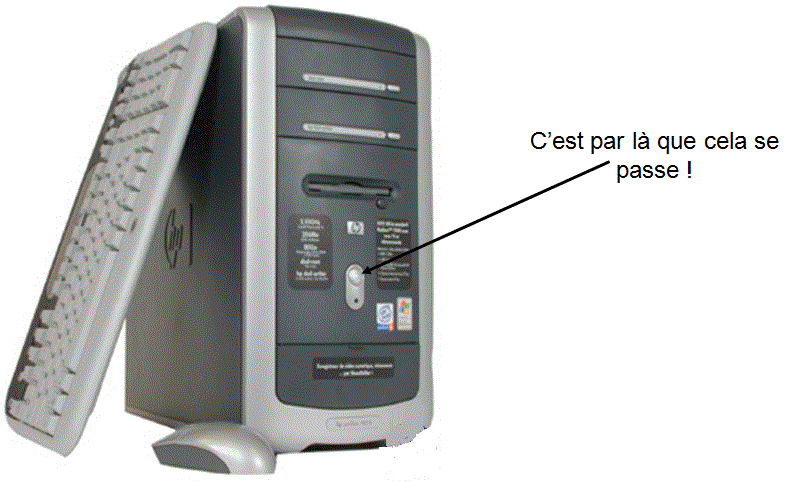

1.10. Allumer l’ordinateur

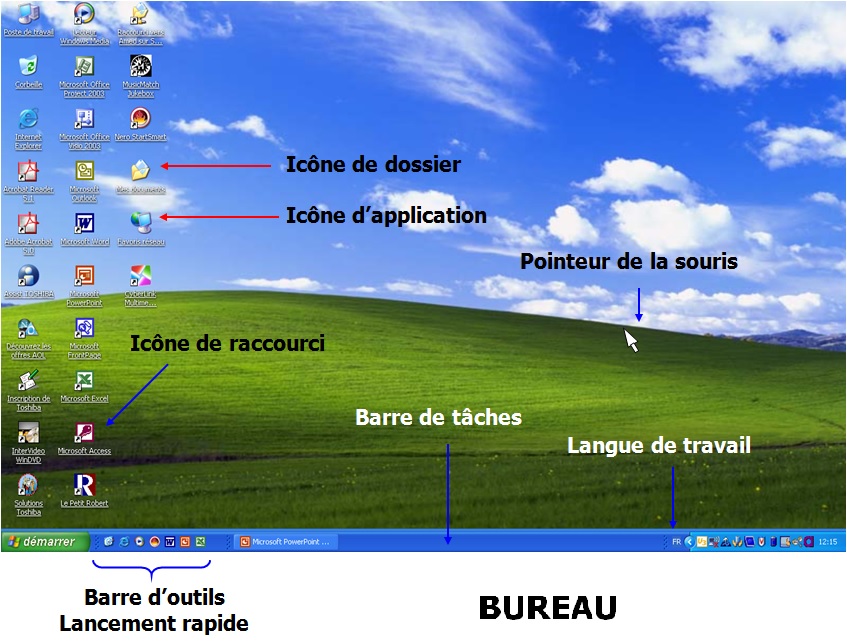

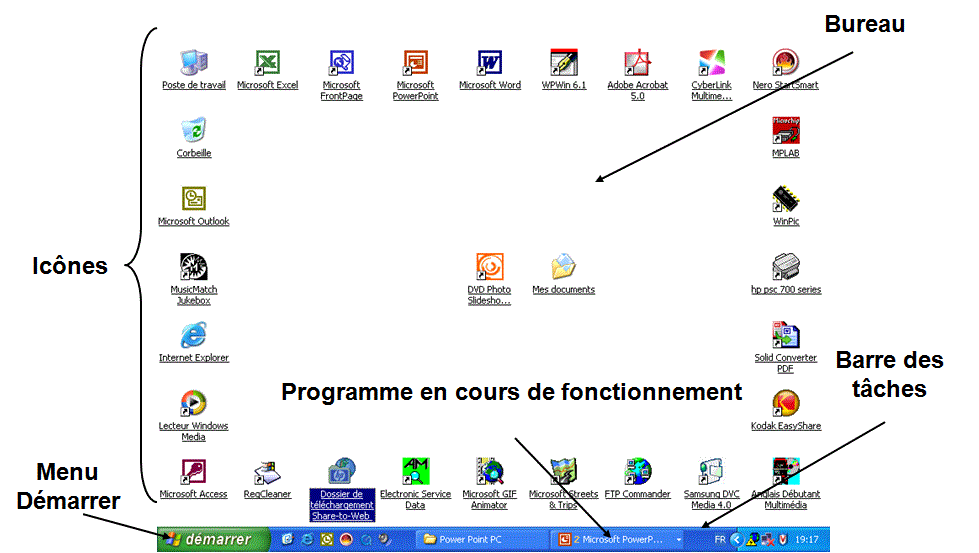

1.11. Le bureau de Windows

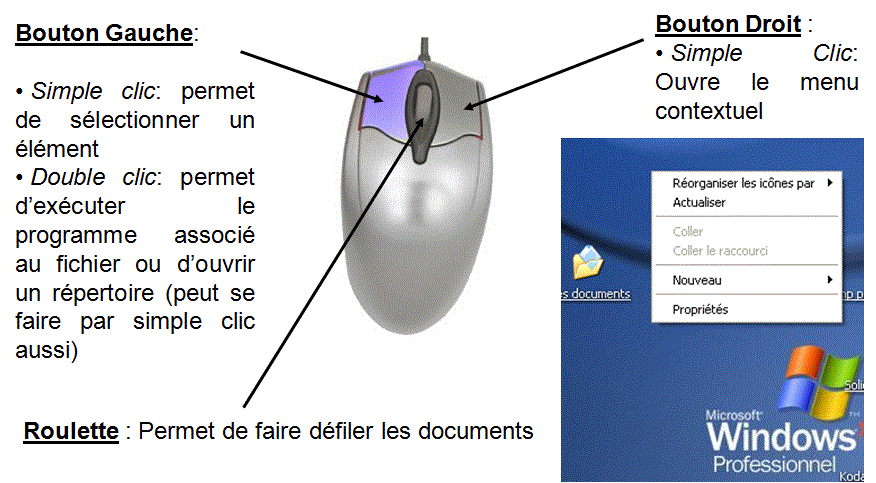

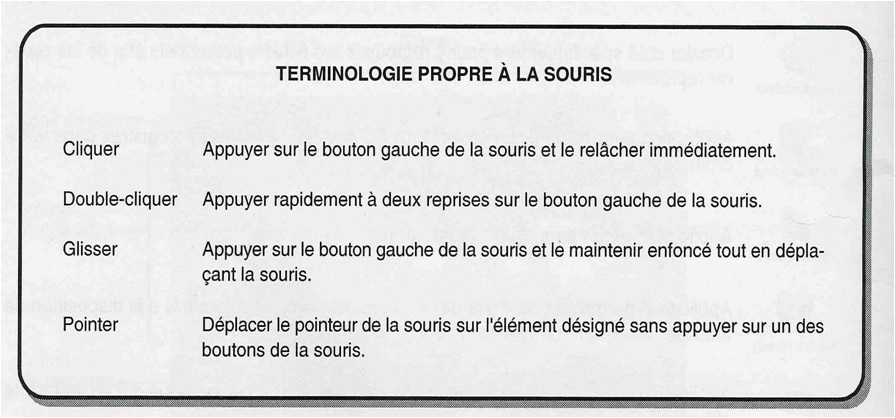

1.12. Fonctionnement de la Souris

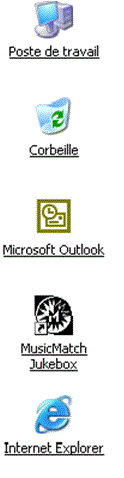

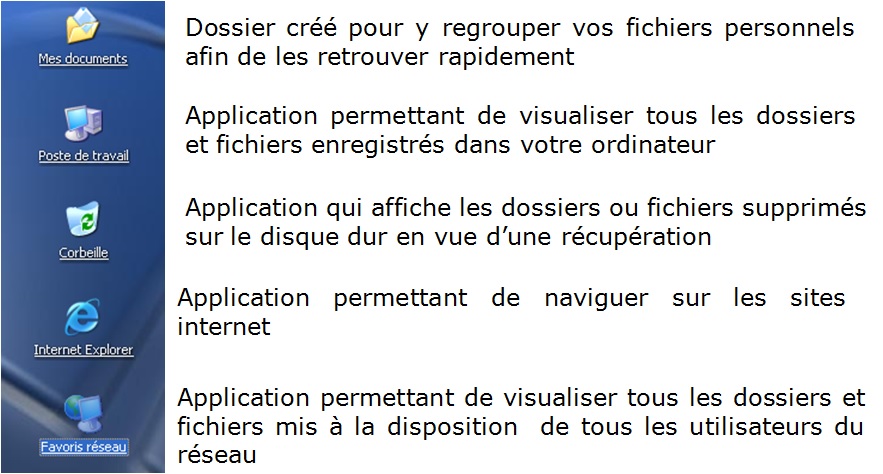

1.13. Les icônes

§  De dossier : elles permettent d’accéder au contenu d’un dossier.

§   D’application : elles permettent de lancer les applications qu’elles représentent

§   De raccourci : elles permettent  d’accéder plus rapidement aux éléments qu’elles représentent. Une petite flèche sur l’icône identifie un raccourci.

1.14. La barre des Tâches

Contient tous les programmes qui sont en train de fonctionner

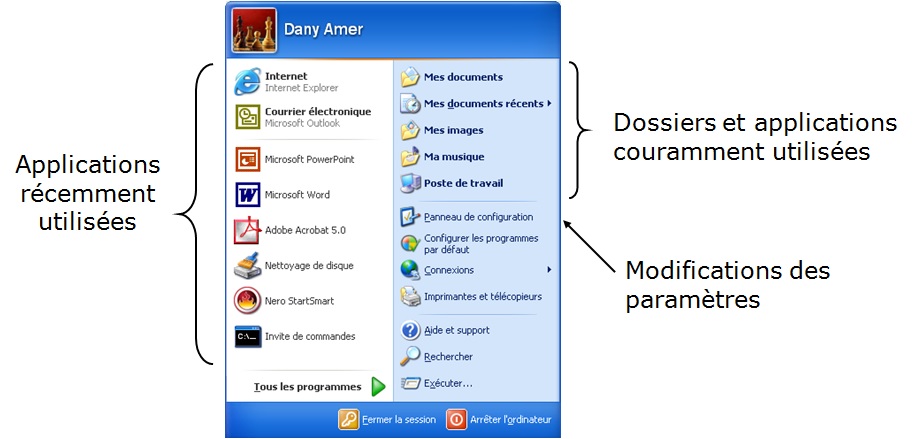

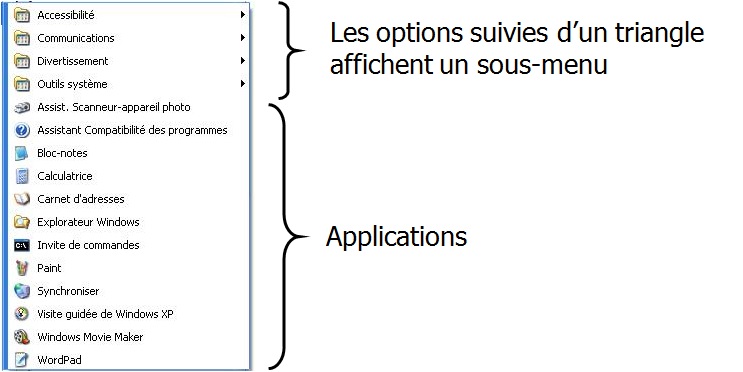

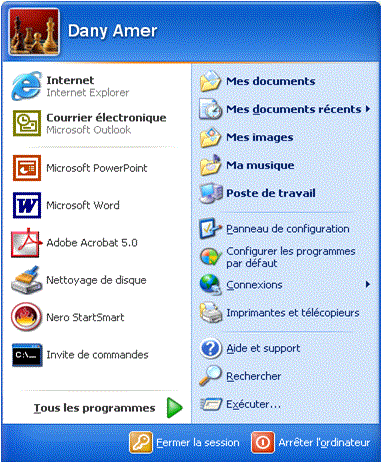

1.15. Le menu « Démarrer »

§  Il regroupe les liens qui permettent d’accéder aux logiciels installés sur la machine ainsi qu’à certains des fichiers sauvegardés

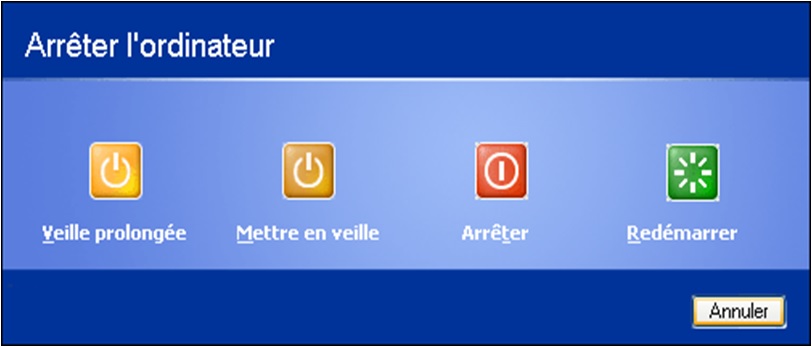

§  Il permet de se déconnecter et d’éteindre la machine (essayer pour voir)

1.16. Comment sont stockées les données? ( Système de Fichiers)

§  Fichier : C’est un ensemble d’une ou plusieurs données stockées sur les mémoires de masse.

§  Répertoire : C’est un dossier qui contient des fichiers et éventuellement d’autres répertoires.

1.17. Le nom d’un fichier

§  Le nom d’un fichier peut contenir les caractères alphanumériques et d’autres caractères spéciaux ( , . - _)

§  Certains caractères spéciaux ne peuvent pas être utilisés. ( / : * \ ? <> |)

§  Il est en général de la forme XXXX.XXX

§  Les trois caractères après le point constituent l’extension du fichier et déterminent son type

1.18. Quelques types de fichiers courants

Ø  .txt  ce sont les fichiers textes;

Ø   .doc ce sont les fichiers word;

Ø   .xls ce sont les fichiers excel;

Ø   .ppt ce sont les fichiers powerpoint;

Ø   .jgp, .bmp, .gif ce sont des fichiers d’images;

Ø   .htm ce sont des pages web;

Ø   .zip ce sont des fichiers compressés;

Ø   .pdf ce sont des fichiers sous le format acrobat;

Ø   .dll ce sont des fichiers du système.

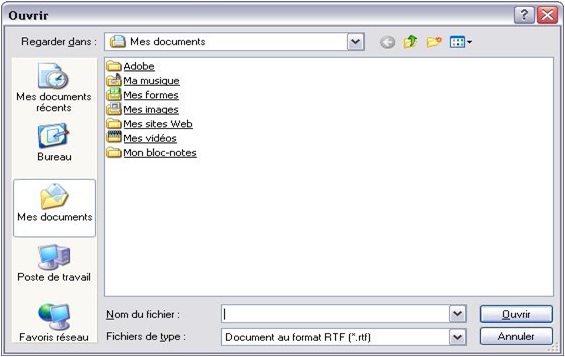

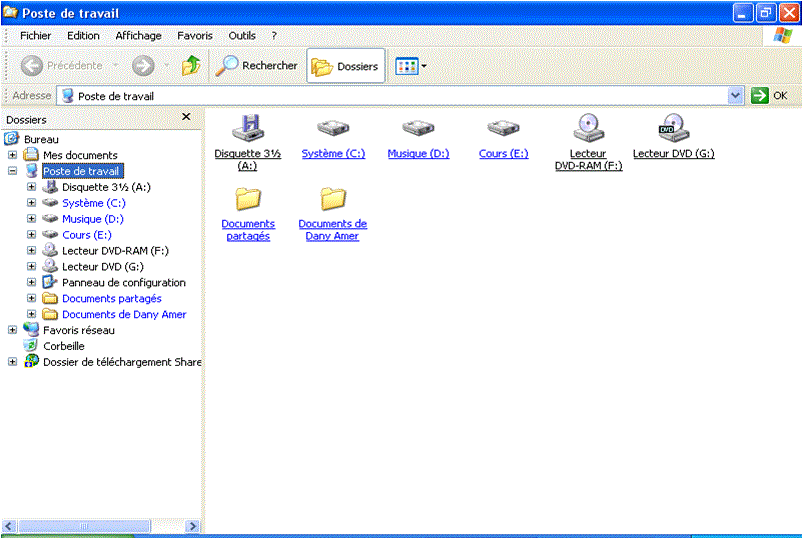

1.19. Visualisation avec l’Explorateur

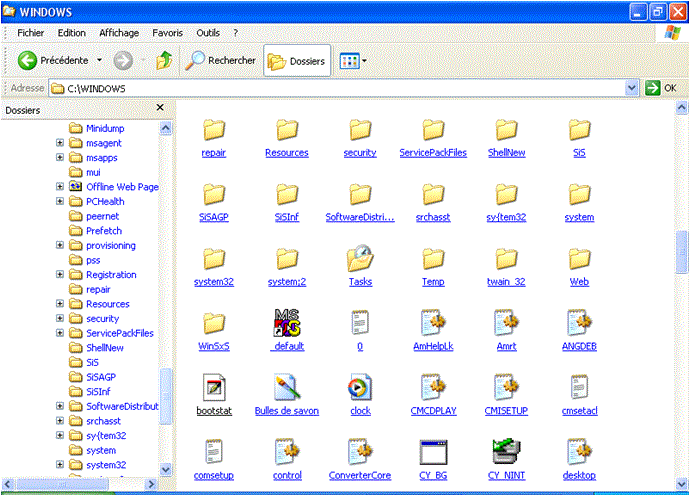

1.20. Balade dans l’arborescence

1.21. Quelques manipulations

•         Créer un répertoire;

•         Renommer le répertoire;

•         Créer un nouveau fichier texte;

•         Modifiez-le;

•         Renommez-le;

•         Faites en une copie dans le répertoire que vous avez créé;

•         Déplacez-le;

•         …

1.22. Ergonomie



Travail à l’écran

Que ce soit à la maison ou au bureau, le travail devant un écran d’ordinateur est de plus en plus courant. Lorsque le poste de travail est mal aménagé et mal ajusté pour l’utilisateur, il peut causer différents problèmes de santé, dont toutes les fameuses maladies en « ite ». Pour les besoins de notre démonstration, Nicolas a accepté d’apporter quelques modifications à son environnement de travail.

Pouvez-vous trouver quelles erreurs ont été commises ?

1)    Nicolas tient le récepteur du téléphone coincé entre son oreille et son épaule. Pratique, mais difficile pour le cou et les épaules!

2)   Pourquoi installer son écran si haut?

3)   Les pattes arrière du clavier sont relevées et la souris est très éloignée du clavier… Ouch ! les poignets!

4)   Pour regarder par la fenêtre, l’installation de l’écran est parfaite, mais pour travailler à l’écran…

5)   Le dos de Nicolas n’est pas appuyé contre le dossier de sa chaise. Peut-être parce qu’il est mal ajusté ou parce qu’il a la jambe repliée sous lui.

6)   Un brin de ménage ne serait pas superflu. La surface du bureau est tellement encombrée qu’on se demande comment Nicolas peut bien arriver à travailler!

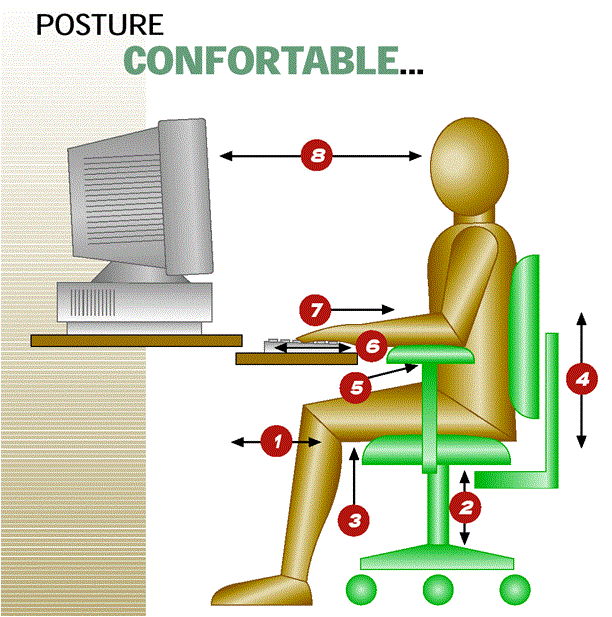

D’abord, il est évident que la posture adoptée dépend de ce que l’on fait et varie selon les caractéristiques de la personne qui travaille. Ces caractéristiques changent tout au long de la vie.

Mais pour adopter une posture équilibrée, certaines règles de base doivent être appliquées. Le cou doit être droit, dans le prolongement de la colonne vertébrale. Les bras doivent être maintenus dans une position confortable où les avant-bras sont presque à l’horizontale, supportés par la table ou par les appuis coudes. Les épaules doivent être relâchées. Le dos doit également être droit et les jambes se situer dans un angle légèrement supérieur à 90 degrés par rapport aux cuisses.

Le poste de travail doit être aménagé de manière à ce que les fenêtres soient de côté par rapport à l’écran, plutôt que de face ou de dos à l’utilisateur. L’écran doit être à une distance minimale correspondant à une longueur de bras, soit 60 cm, et le haut se trouver sous la hauteur des yeux. Un travailleur qui porte des lunettes avec foyers progressifs devra probablement mettre l’écran plus bas.

Dix règles à respecter sur le Web

Évitez les textes soulignés : sur le Web, un mot ou une expression soulignée signalent généralement l'existence d'un lien. N'utilisez jamais le soulignement pour d'autres raisons. Utilisez la couleur, la taille ou le style (gras et italique), mais ne soulignez pas une portion de texte pour en signaler l'importance.

Évitez les colonnes trop larges : les colonnes larges obligent l'oeil à parcourir de longues distances de gauche à droite. On risque alors de "perdre la ligne" ce qui lassera rapidement vos lecteurs. Dans l'idéal, la largeur de vos colonnes doit être calculée pour contenir 10 à 15 mots maximum.

Faites en sorte que vos textes soient lisibles : ça vous semble évident ? Tant mieux ! De nombreux sites proposent du texte jaune sur fond gris, du vert sur du rouge ou du rouge sur du vert, des teintes claires sur un fond clair ou foncées sur un fond foncé. Autant d'associations qui rendre la lecture très difficile. Le texte blanc sur fond noir doit être absolument évité pour les sites proposant des articles longs. Le texte le plus lisible et le moins fatigant est le texte noir sur fond blanc. Vous pouvez vous éloigner légèrement de ce grand classique à condition de toujours garder un bon contraste entre le fond et le texte.

Évitez les gadgets : Compteurs, animations flash et autres gadgets n'apportent rien à votre site, mais distraient les visiteurs de votre véritable contenu. Un élément attirant l'attention doit toujours être au service du contenu de la page.

Une taille de texte suffisante : vous avez 20 ans et une vue parfaite ? Tant mieux pour vous ! Ce n'est malheureusement pas le cas de la plupart des internautes. Les sites utilisant des caractères microscopiques sont fatigants, notamment pour les internautes ayant plus de 40 ans. Vous aussi, vous serez sans doute presbyte, à cet âge là !

Des pages "légères" : les visiteurs sont pressés et impatients. Dans l'idéal, vos pages ne devraient pas peser plus de 30 à 50 Ko (tout compris avec les images et les animations). Ce point est absolument essentiel.

Des titres de page clairs et informatifs : Où suis-je ? D'où viens-je ? Où vais-je ? Évitez à vos visiteurs de se perdre dans ces questions métaphysiques ! Offrez leur des repères et des invitations !

Des sous-titres, une mise en page structurée et aérée : Découpez votre contenu en chapitres clairement identifiés. Saupoudrez généreusement de sous-titres qui serviront de repères. Vos visiteurs doivent pouvoir choisir ce qu'ils veulent lire ou sauter.

Des menus simples : vos visiteurs ne passeront pas plus de quelques secondes à essayer de comprendre l'architecture de votre site. Le système de menu le plus répandu consiste à placer :

 - Le menu principal sous la forme d'une barre située en haut de la page

- Les sous menus à gauche de la page

- Les renvois, les publicités, à droite de la page

- Les références (bibliographie) en bas de la page

En respectant ces habitudes, vous faciliterez la navigation sur votre site. Si vous souhaitez en changer, assurez-vous que le résultat est immédiatement compréhensible pour un internaute découvrant votre site pour la première fois.

Des caractères standards : pour être sûr que vos visiteurs pourront voir vos pages de la même façon que vous les voyez, vous devez impérativement rester dans les grands "standards" de caractères : arial, times, verdana,.... Si vous souhaitez absolument utiliser d'autres polices pour vos titres, affichez-les en tant qu'images, mais n'oubliez pas de doter ces images d’un texte alternatif (balise "alt").

CARACTÉRISTIQUES ET FONCTIONS DES ÉLÉMENTS CONSTITUTIFS D’UN RÉSEAU INFORMATIQUE

Introduction aux réseaux

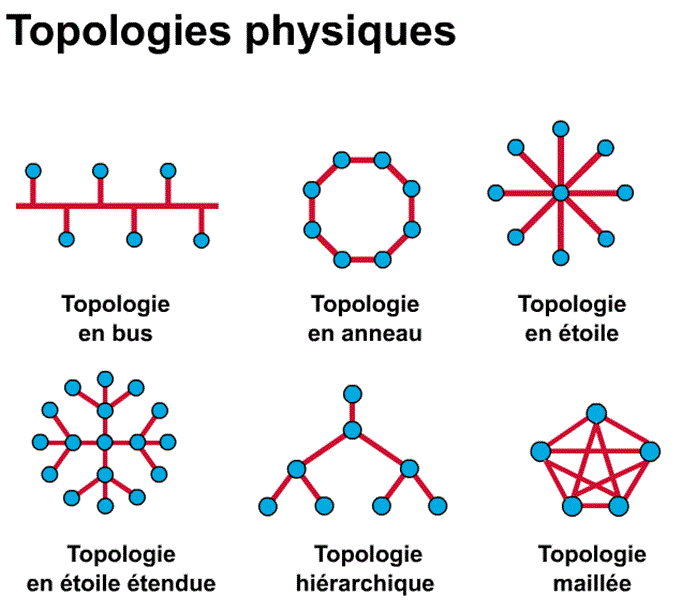

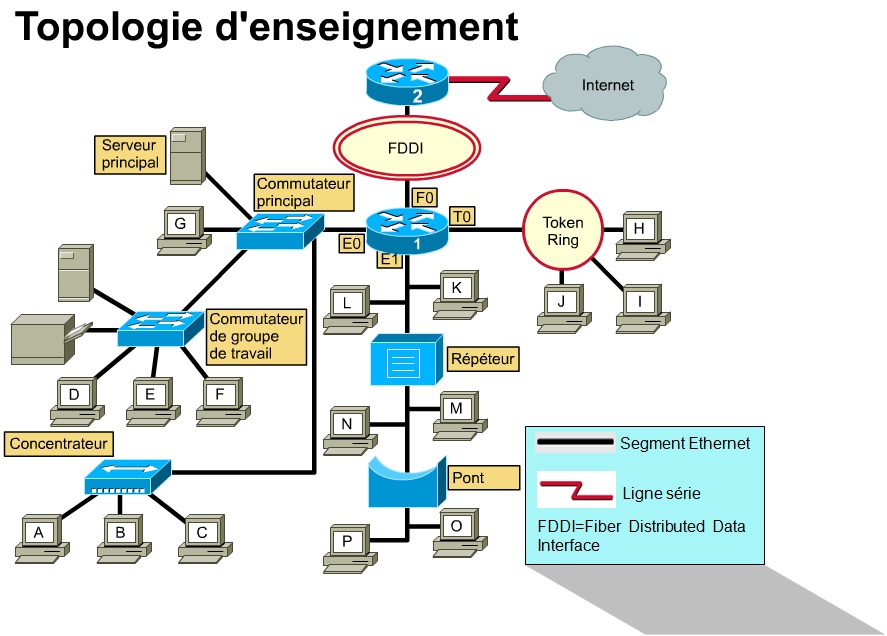

Topologie

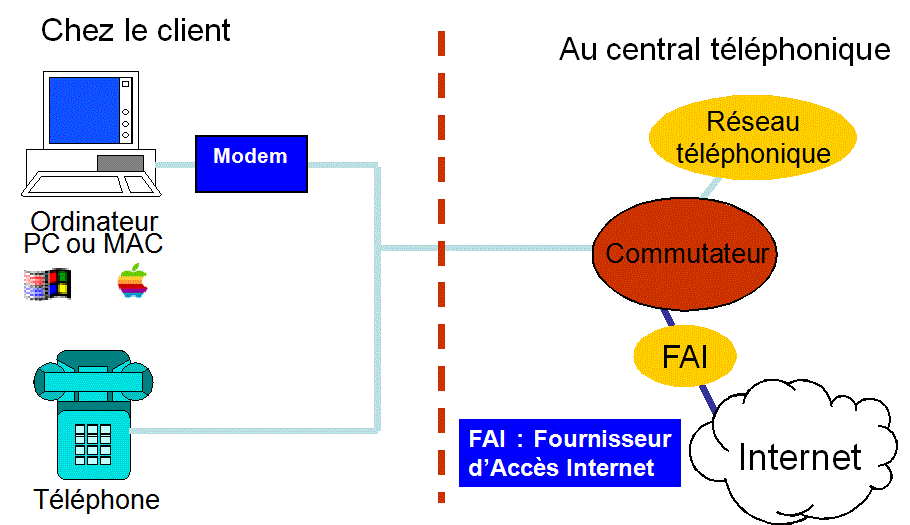

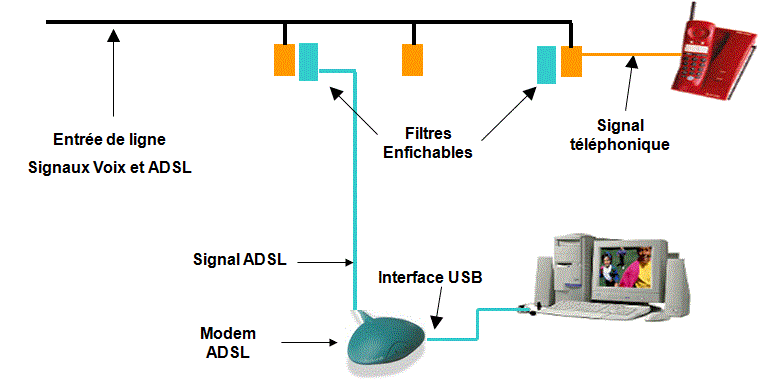

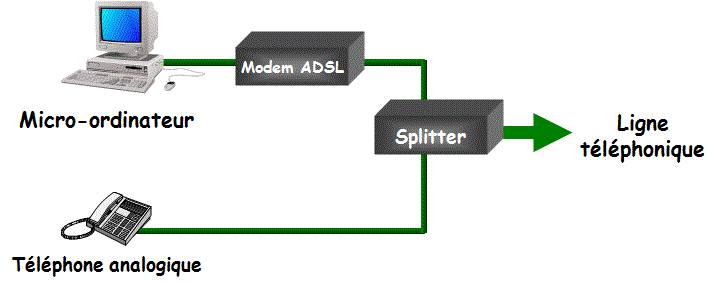

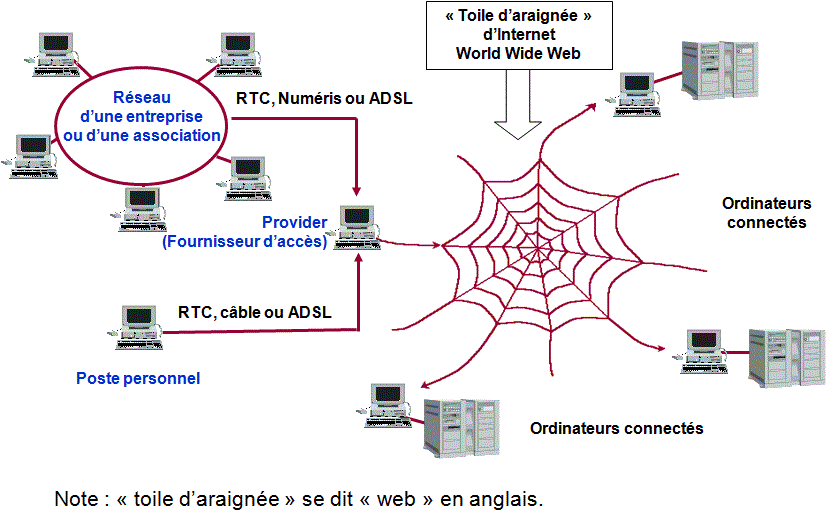

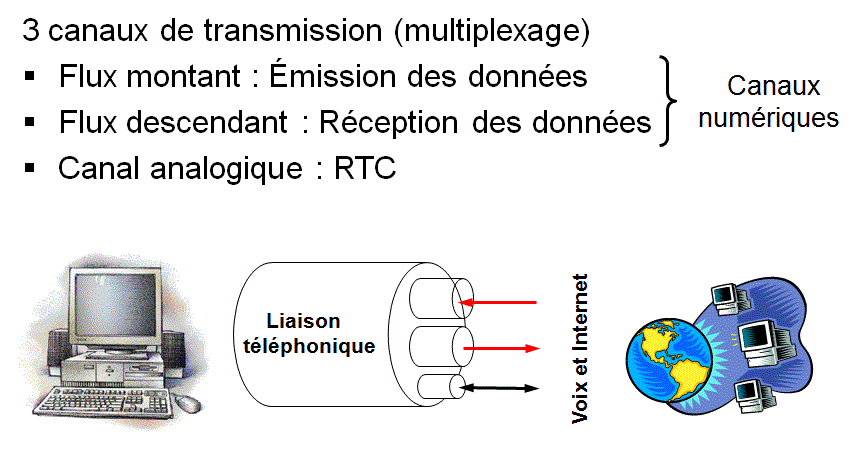

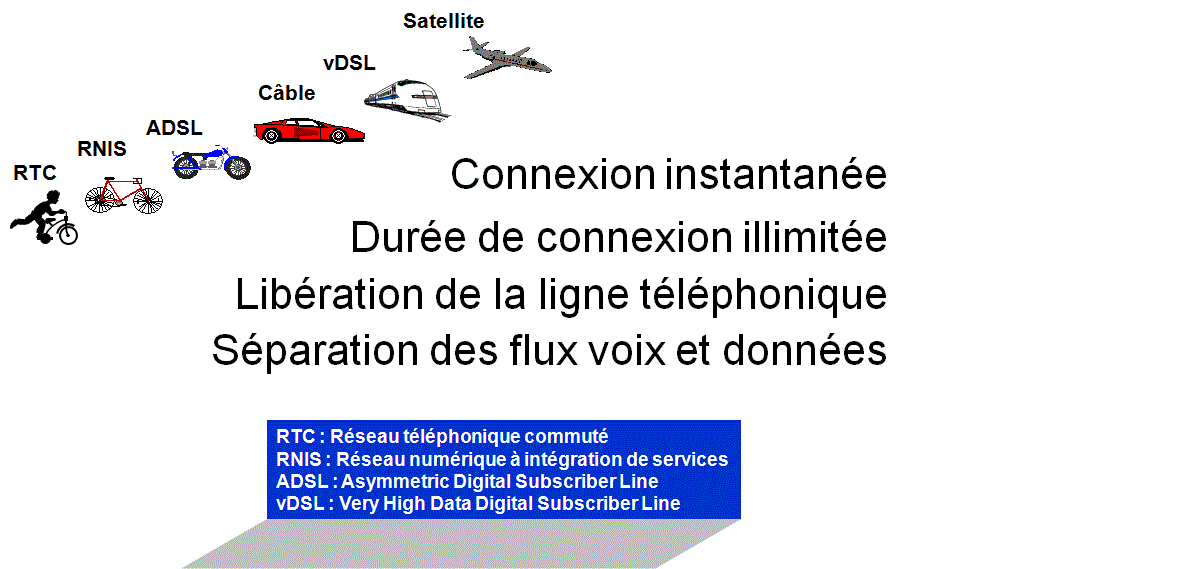

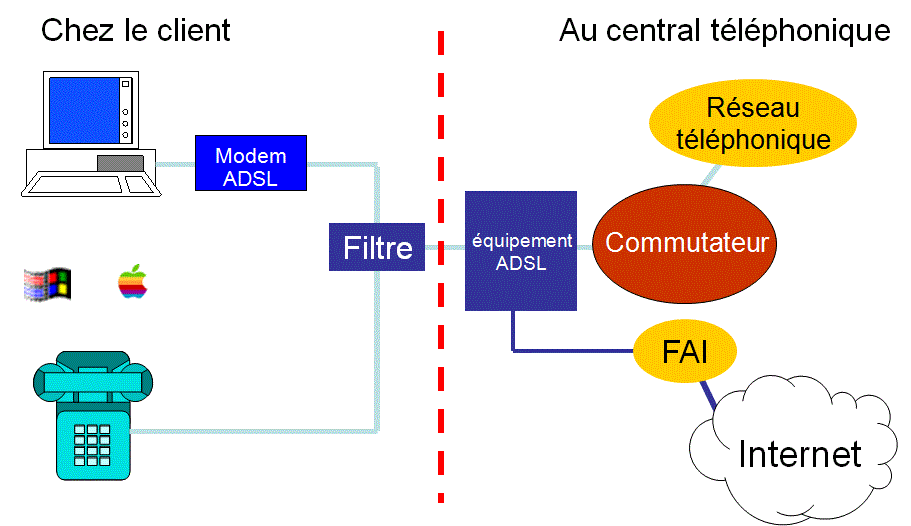

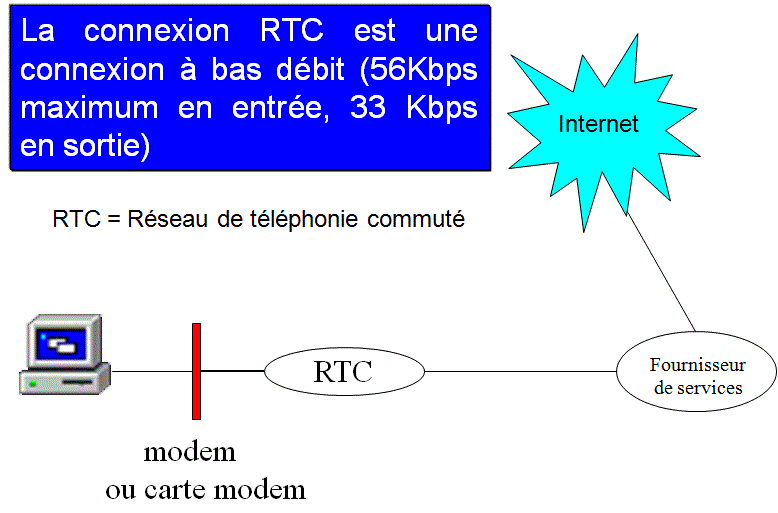

Comment se connecter à Internet ?

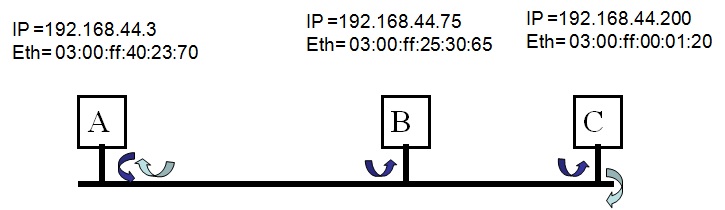

L'adresse IP

2.1. Introduction aux réseaux

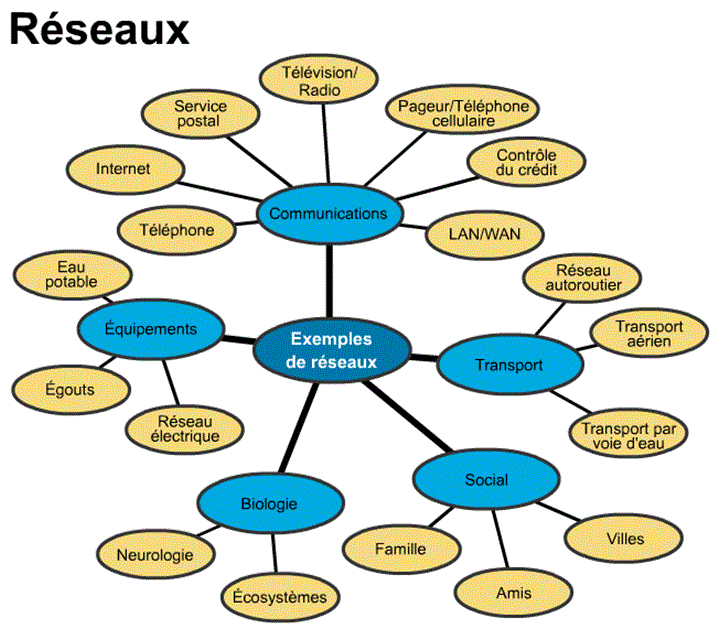

Un réseau est un système complexe d'objets ou de personnes interconnectés.

Exemples :

§   les communications;

§   le transport;

§   la société;

§   la biologie;

§   les services publics.

L’architecture client-serveur

Qu’est-ce qu’un serveur?

–        C’est un logiciel offrant des services spécifiques à d’autres logiciels dits clients s’y connectant à travers un réseau informatique. Par extension, on désigne parfois l’ordinateur hébergeant le logiciel comme serveur.

•         Serveur de fichier

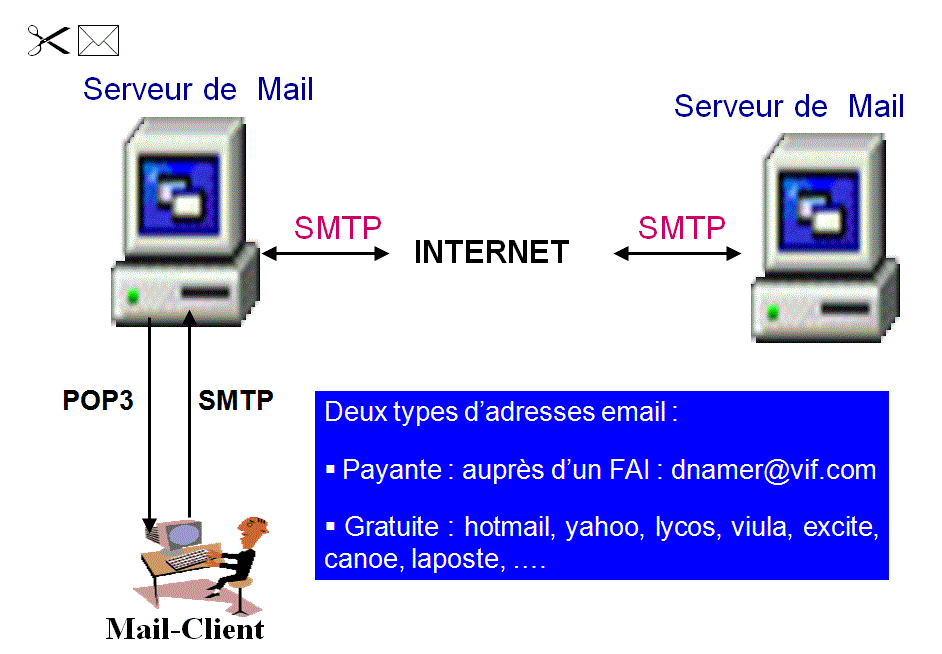

•         Serveur de messagerie

•         Serveur Web

•         Serveur ftp (Upload)

•         Serveur de noms de domaines

•         Serveur d’impression

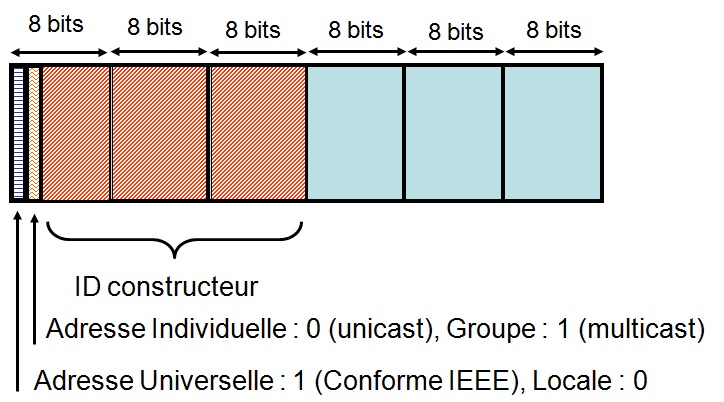

Carte réseau

Les éléments constitutifs d’un réseau local

–        La carte réseau (ou coupleur) : connectée à la carte mère du poste de travail, elle permet le transfert des informations vers le support physique de transmission (par exemple un câble)

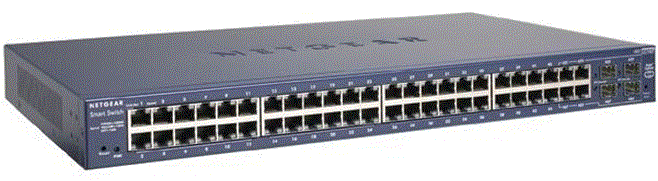

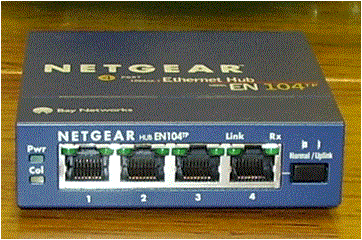

Concentrateur

Les éléments constitutifs d’un réseau local

–        Le concentrateur (ou hub) : Permet de concentrer le trafic provenant de plusieurs machines sur le réseau, de le régénérer (si actif) et de le rediffuser à l’ensemble des machines connectées. On trouve des concentrateurs à 4, 8, 16 ou encore 32 ports.

Pont et commutateur

Les éléments constitutifs d’un réseau local

–        Le pont (ou bridge) : Permet de segmenter un réseau local en filtrant les informations entre différents sous-réseaux pour conserver le trafic local au niveau local.

–        Le commutateur (ou switch) : Pont multiports. Permet d’allier les propriétés du pont en matière de filtrage et du concentrateur en matière de connectivité. Peut disposer d’une centaine de ports. La différence entre le concentrateur et le commutateur est que ce dernier prend des décisions en fonction des adresses MAC (Medium Access Card) tandis que le concentrateur ne prend aucune décision.

Routeur

Les éléments constitutifs d’un réseau local et distant

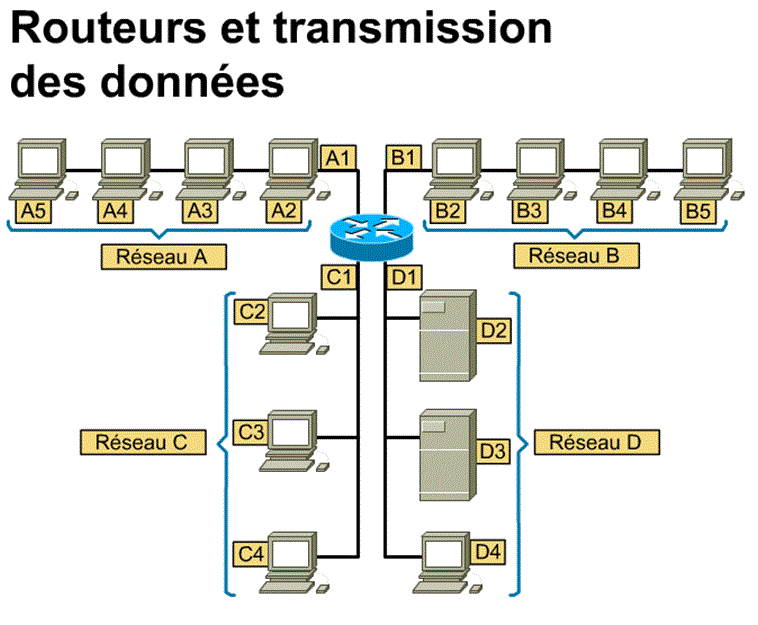

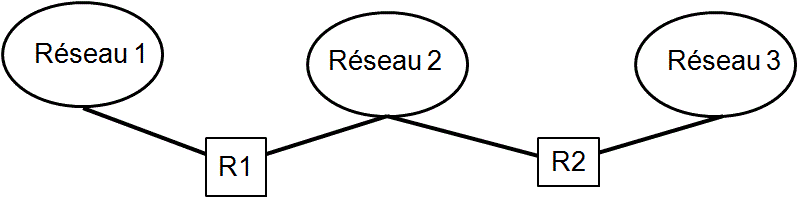

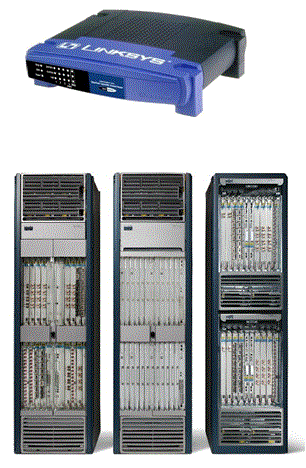

–        Le routeur : Permet de choisir le chemin qu’un message (paquet d’informations) va emprunter pour rejoindre une autre machine ou un autre point du réseau. Permet également de manipuler les données afin d’assurer l’interconnexion de réseaux différents. Permet enfin de créer des tables de routage (itinéraires pré-définis) pour acheminer les messages sur le réseau. Les routeurs permettent à pratiquement n'importe quel type d'ordinateur de communiquer avec n'importe quel autre dans le monde.

Serveur Proxy et pare-feu

Les éléments constitutifs d’un réseau local

–        Le serveur Proxy : logiciel faisant l’intermédiaire entre les ordinateurs d’un réseau local et l’Internet. Assure également des fonctions de cache, de filtrage et d’authentification.

–        Le pare-feu (ou firewall) : système logiciel (installé sur un ordinateur ou sur un équipement actif du réseau, par exemple un routeur) permettant de filtrer les informations entrantes et sortantes sur un réseau en fonction de règles pré-définies ou dynamiques, et de protéger ainsi les ordinateurs d’un réseau d’intrusions malveillantes.

La mémoire cache est une mémoire rapide qui sert de tampon entre la mémoire vive et le processeur. Le processeur y stocke les informations dont il a le plus fréquemment besoin.

Avec ou sans fil?

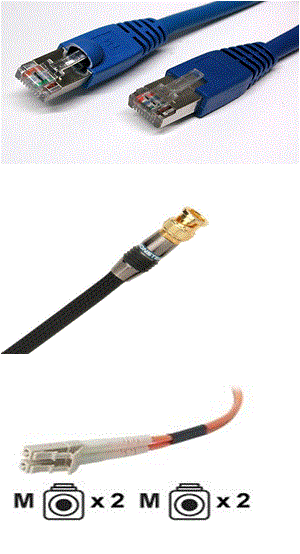

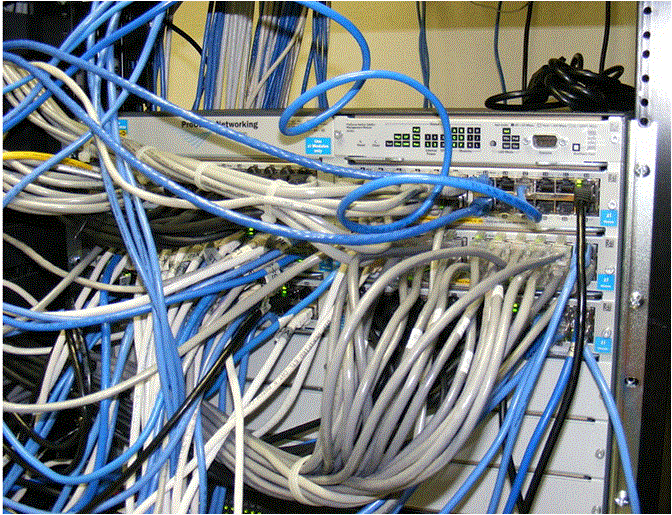

Pour relier tout cela, il faut des câbles

–        La paire torsadée en cuivre avec connecteur  Ethernet RJ45 (Rectangular Jack)

•         Débits de 10 Mbit/s, 100 Mbit/s ou 1 Gbit/s

–        Le câble coaxial avec connecteur BNC

•         Débit de 10 Mbit/s

–        La fibre optique

•         Débit de 100 Mbit/s

Ou bien on passe par les airs

–        Wifi, Bluetooth, Wimax

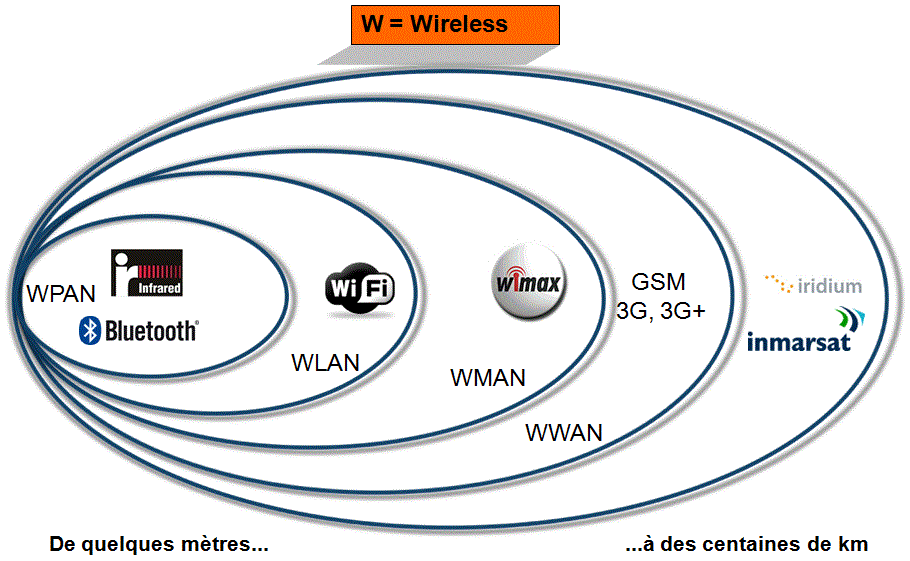

Les différents réseaux sans fil

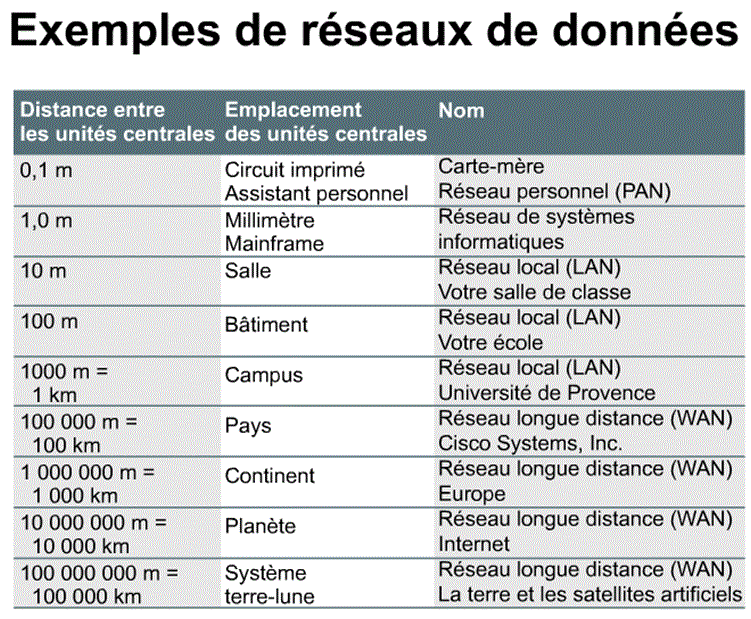

La plupart des réseaux de données sont classés en :

Ø   Réseaux locaux :

- LAN=Local Area Network : ce réseau est limité à une zone géographique réduite, par exemple un bâtiment.

- MAN=Metropolitain Area Network : ce réseau est étendu à une dizaine de kilomètres.

Ø   Réseaux publics

- WAN=Wide Area Network : ces réseaux ont une couverture nationale ou internationale

Les réseaux locaux et les réseaux WAN peuvent aussi être interconnectés.

Utilité des réseaux :

À l'origine le besoin qui a abouti à la création des réseaux est le partage des ressources les plus coûteuses, comme le stockage des fichiers sur un disque dur, ou leurs impressions.

En raison de la baisse des prix des périphériques d'autres raisons émergent :

Ø  Les logiciels, ils sont moins coûteux en version multipostes, qu’en version monoposte. Leur évolutivité est plus facile à assurer, il suffit de les mettre à jour une seule fois sur le serveur.

Ø   L'interconnexion des ordinateurs, elle permet une meilleure communication des documents, des messages, et des ressources humaines au sein d'une entreprise.

Ø   La gestion des données, elles sont regroupées sur le serveur ce qui facilite leur mise à jour et leur sauvegarde.

Ø  La sécurité, les serveurs offrent une sécurité d'accès aux données, grâce à des accès sélectifs et à des mots de passe, ce qui réduit le risque de contagion par des virus. Généralement les serveurs possèdent aussi un système de  prévention des pannes secteurs: un onduleur.

Ø   Les ressources partagées, le réseau permet l'accès à l'ensemble des utilisateurs des ressources informatiques comme:

  - les imprimantes,

  - les disques hautes capacités,

  - les modems,

  - d'autres systèmes d'exploitations (Unix, Macintoch)

Voici quelques technologies couramment utilisées dans les réseaux WAN :

§   Modems

§   RNIS (réseau numérique à intégration de services)

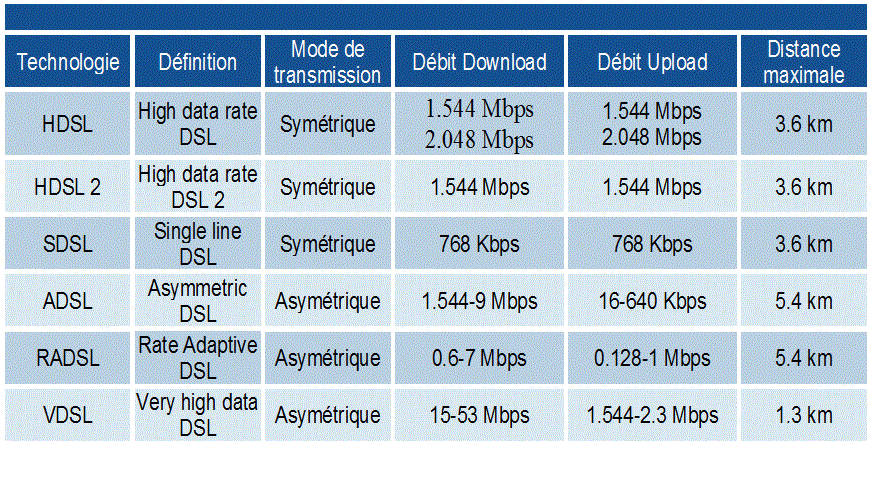

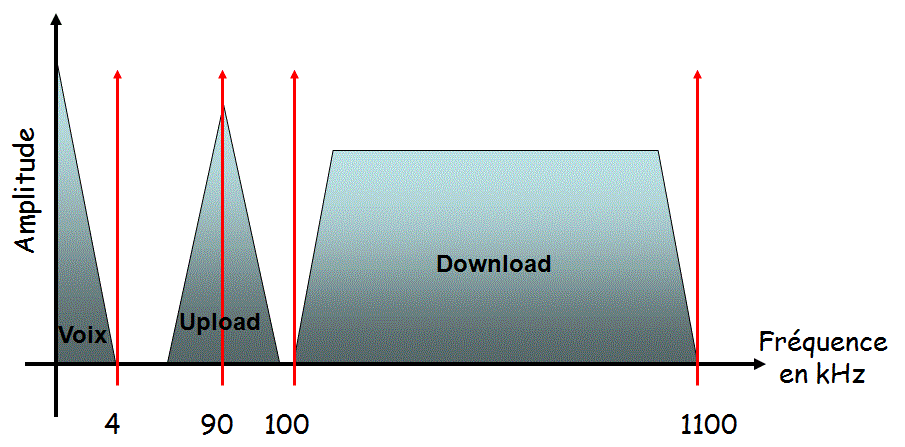

§   DSL (Digital Subscriber Line)

§   Frame Relay (protocole à commutation de paquets)

§   ATM (Asynchronous Transfer Mode) L’ATM a pour objectif de multiplexer différents flots de données sur un même lien utilisant une technique de type TDM (Time Division Multiplex)

§   Porteuses T (États-Unis) et E (Europe) : T1, E1, T3, E3, etc.

§   SDH (Synchronous Digital Hierarchy)

LA NORMALISATOIN

La télécommunication est une activité de consensus technique. C'est ainsi , que grâce à la normalisation du CCITT (Comité Consultatif International Téléphonique et Télégraphique), que l'ensemble des téléphones de la terre peuvent communiquer.

Malheureusement pour la transmission des données, il n'existe aucune normalisation aussi complète. Lier des systèmes informatiques est souvent difficile. Pour cette raison l'I.S.O. ( International Standards Organization ) a mis au point une normalisation partielle, que l'on qualifie de système ouvert, le modèle O.S.I. (Open Systems Interconnection).

Le modèle de référence OSI (Open System Interconnection) est le principal modèle des communications réseau.

Le modèle OSI décrit la manière dont deux éléments d’un réseau communiquent, en décomposant les différentes opérations en sept (7) étapes successives appelées couches.

Plus important encore, ce modèle de référence constitue un cadre que vous pouvez utiliser pour comprendre comment les informations circulent dans un réseau.

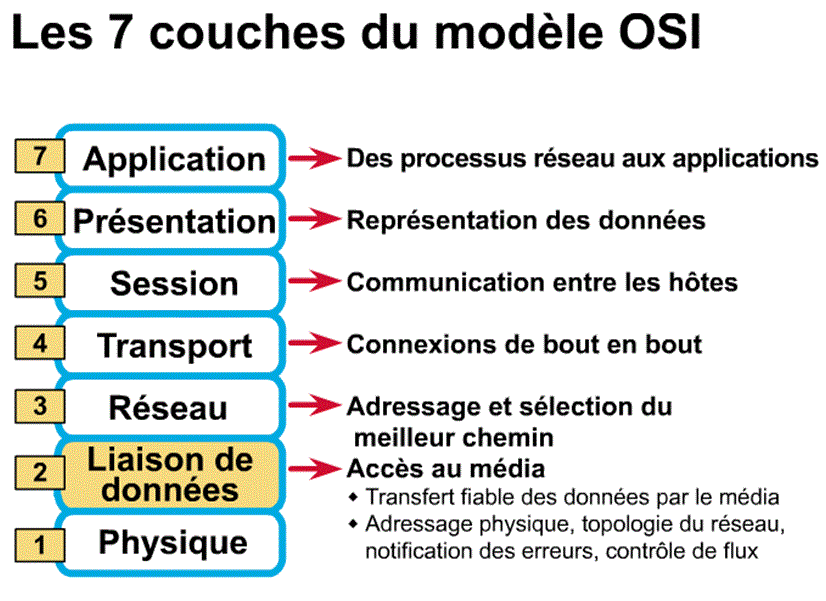

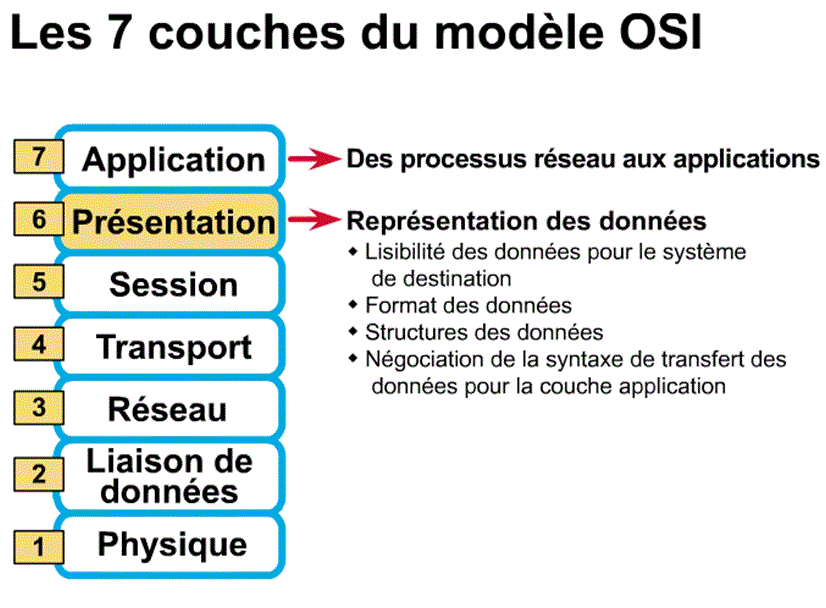

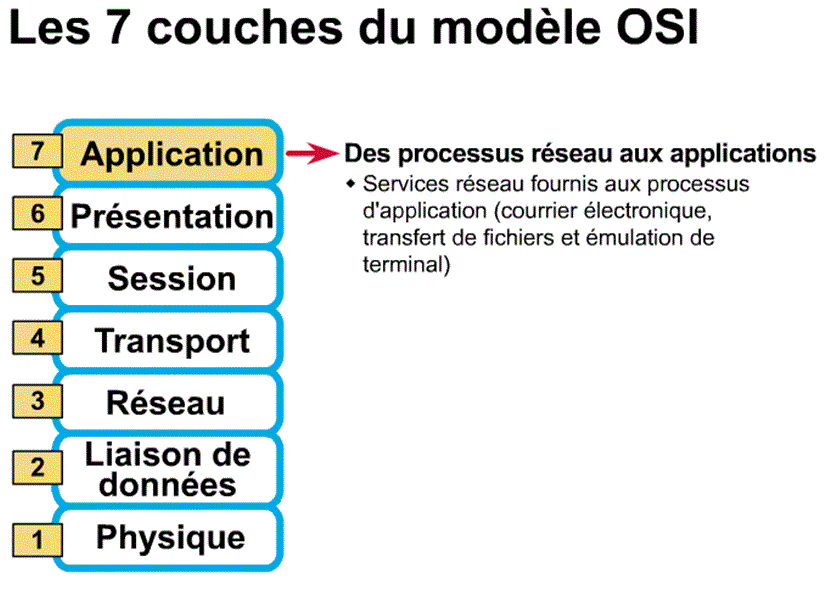

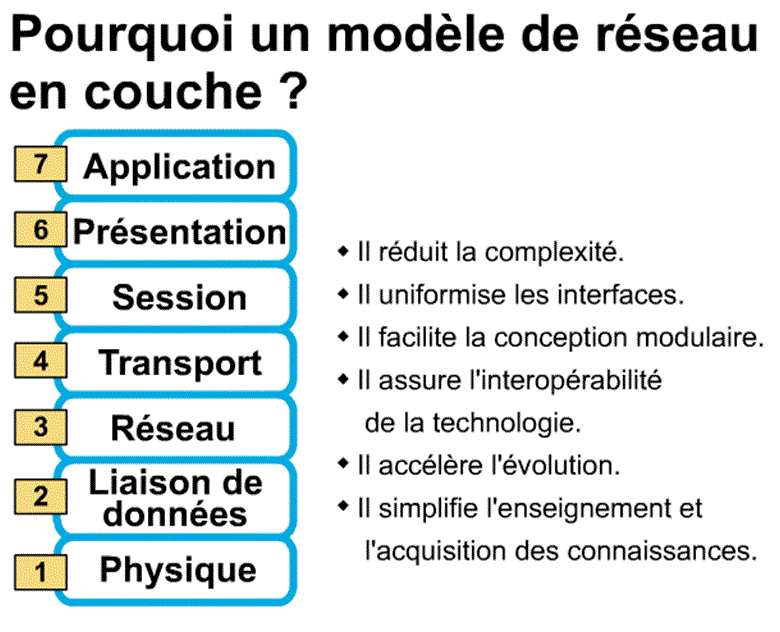

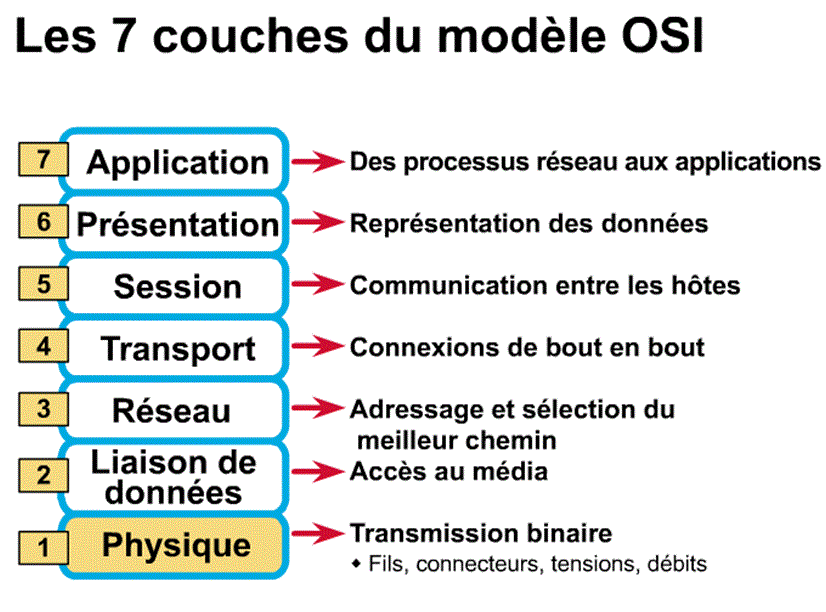

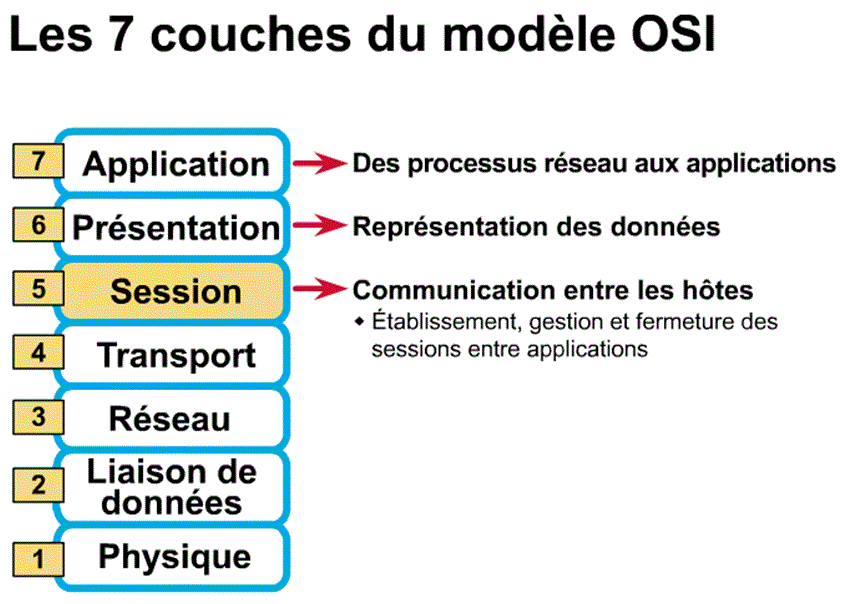

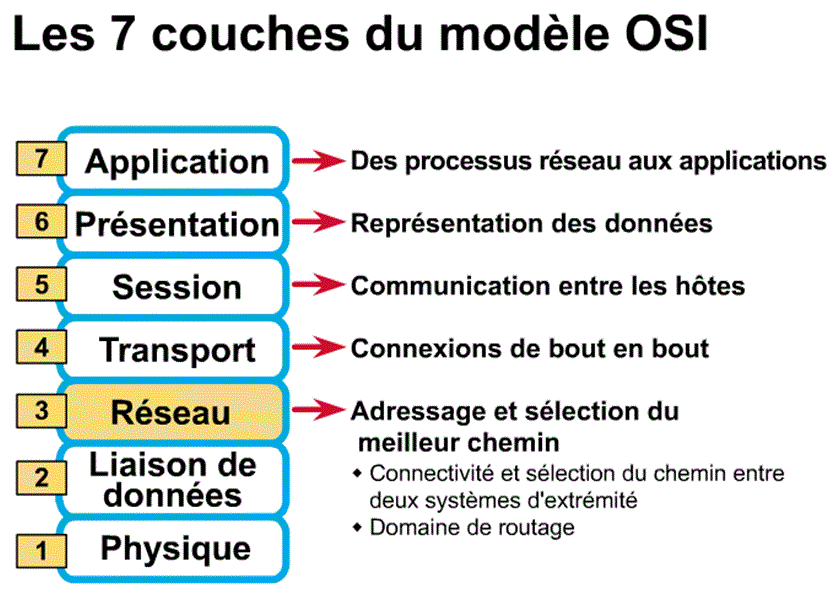

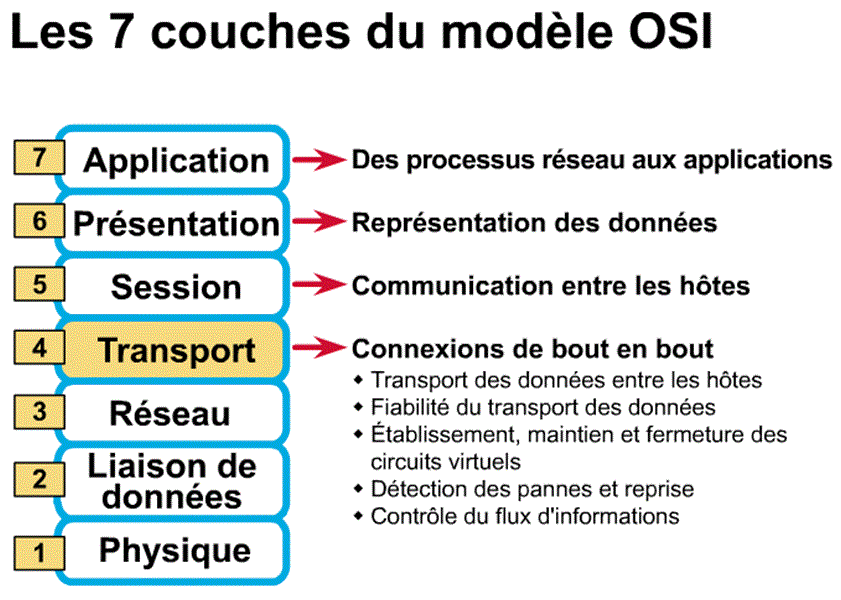

Le modèle de référence OSI comporte sept couches numérotées, chacune illustrant une fonction réseau bien précise.

Le découpage du réseau en sept couches présente les avantages suivants :

§  Il permet de diviser les communications sur le réseau en éléments plus petits et plus simples.

§  Il uniformise les éléments du réseau afin de permettre le développement et le soutien multi constructeurs.

§  Il permet à différents types de matériel et de logiciel réseau de communiquer entre eux.

§  Il empêche les changements apportés à une couche d'affecter les autres couches, ce qui assure un développement plus rapide.

§  Il divise les communications sur le réseau en éléments plus petits, ce qui permet de les comprendre plus facilement.

2.2. Topologie

La topologie définit la structure du réseau. La définition de la topologie comprend deux parties :

§  La topologie physique : elle désigne le mode d'interconnexion physique des différents éléments du réseau.

§  La topologie logique (électrique) : elle désigne le mode de circulation des données sur le média et donc le mode d'échange des messages sur le réseau.

Les topologies physiques couramment utilisées sont la topologie en bus, la topologie en anneau, la topologie en étoile, la topologie en étoile étendue, la topologie hiérarchique et la topologie maillée.

§  Dans une topologie en bus, tous les hôtes sont directement connectés à un seul segment de backbone (une longueur de câble).

§  Dans une topologie en anneau, chaque hôte est connecté à son voisin. Le dernier hôte se connecte au premier. Cette topologie crée un anneau physique de câble.

§  Dans une topologie en étoile, tous les câbles sont raccordés à un point central. Ce point est habituellement un concentrateur ou un commutateur.

§  Une topologie en étoile étendue repose sur la topologie en étoile. Elle relie les étoiles individuelles entre elles en reliant les concentrateurs/commutateurs.

§  Une topologie hiérarchique est créée de la même façon qu'une topologie en étoile étendue. Toutefois, au lieu de relier les concentrateurs/commutateurs ensemble, le système est relié à un ordinateur qui contrôle le trafic dans la topologie.

§  Une topologie maillée est utilisée lorsqu'il ne faut absolument pas qu'il y ait de rupture de communication, par exemple dans le cas des systèmes de contrôle d'une centrale nucléaire. Comme vous pouvez le voir dans la figure, chaque hôte possède ses propres connexions à tous les autres hôtes. Cela est aussi caractéristique de la conception du réseau Internet, qui possède de nombreux chemins vers un emplacement.

La topologie logique d'un réseau est la méthode qu'utilisent les hôtes pour communiquer par le média. Les deux types de topologie logique les plus courants sont le broadcast et le passage de jeton.

Il existe un grand nombre de médias, qui présentent chacun ses avantages et ses inconvénients.

Pour prolonger un réseau au-delà de cette limite, nous devons y ajouter une unité appelée répéteur.

Le but du répéteur est de régénérer les signaux réseau et de les re-synchroniser au niveau du bit pour leur permettre de voyager sur de plus longues distances dans le média.

Le terme répéteur désigne habituellement une unité à un seul port " d'entrée " et à un seul port de " sortie ".

Dans la terminologie courante d'aujourd'hui, on parle aussi de répéteur multiport.

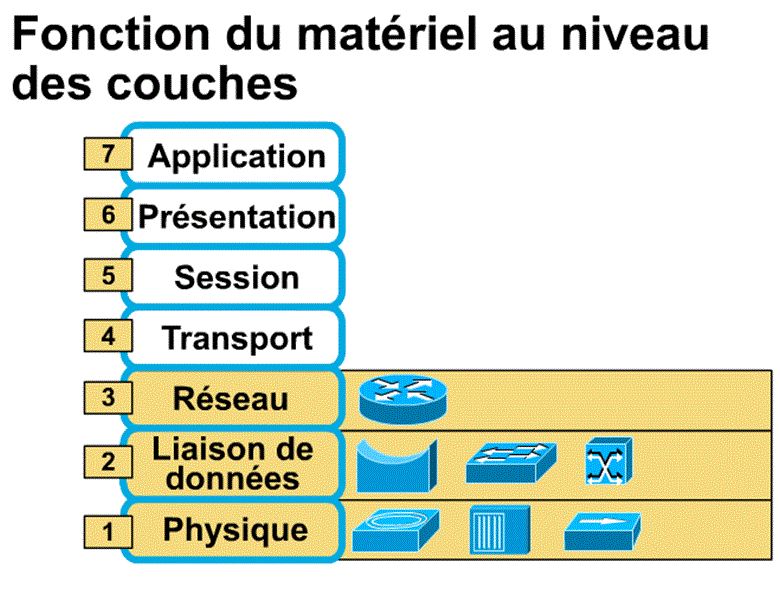

Les répéteurs sont des unités de couche 1 du modèle OSI, car ils agissent uniquement au niveau du bit et ne se soucient d'aucune autre information.

2.3. Comment se connecter à Internet ?

Pour se connecter à Internet, on doit passer par un des points d’accès au réseau. Ces derniers sont gérés par les fournisseurs d’accès à Internet (FAI) ou, en Anglais ISP (Internet Service Provider). Chaque FAI ou Provider, est lui-même connecté par des liaisons haut débit à d’autres réseaux. Le tout constituant un gigantesque ensemble de réseaux interconnectés appelé « Internet ».

La connexion physique à Internet est nécessaire, mais non suffisante. Pour que les ordinateurs puissent communiquer, ils doivent parler la même langue (« protocole » dans le jargon informaticien). La langue internationale des ordinateurs s’appelle TCP/IP (Transmission Control Protocol / Internet Protocol). Ils doivent également posséder une adresse unique au niveau mondial, de la même façon que chaque personne possède un (voire plusieurs) numéro de téléphone unique. Cette adresse s’appelle « adresse IP ».

Pour se connecter à Internet il est donc nécessaire d’avoir :

-           Un accès physique à un FAI

-           Au moins une adresse IP. L’adresse est fournie par le FAI

-           Les logiciels qui implémentent les protocoles TCP/IP. Aujourd’hui, tous les ordinateurs possèdent en standard les protocoles TCP/IP

Adresse IP permanente ou temporaire ?

Pour appeler quelqu’un par téléphone, on doit connaître son numéro. Si on veut l’appeler à n’importe quel moment, il est souhaitable que votre correspondant dispose en permanence d’un téléphone chez lui et donc d’un abonnement téléphonique. Par contre, l’appelant peut très bien ne pas avoir de téléphone chez lui et appeler de n’importe quelle cabine téléphonique. Il dispose alors du numéro de téléphone de la cabine pendant qu’il est dedans. Le numéro de l’appelant change quand il change de cabine, mais cela ne l’empêche pas d’appeler son correspondant, car son numéro, lui ne change pas.

De même, pour appeler un ordinateur, on doit connaître son adresse IP. Pour les ordinateurs, disposer d’une adresse IP permanente, c’est la possibilité d’être appelé n’importe quand. L’ordinateur est toujours accessible sur Internet. C’est le cas des serveurs web par exemple.

Un ordinateur peut avoir une adresse IP temporaire. Quand il a cette adresse, il peut alors appeler un autre ordinateur, par exemple pour demander des documents à un serveur web. Il peut même se faire appeler si l’appelant connaît son adresse temporaire.

Une adresse IP peut être fixe, ce qui signifie qu’elle est toujours la même, comme pour les serveurs web et les serveurs de messagerie. Au contraire une adresse IP temporaire est, le plus souvent, une adresse dynamique, c’est-à-dire qu’elle est attribuée par un serveur d’adresses IP, et elle peut être différente à chaque attribution.

2.4. L'adresse IP

Une notion essentielle est l'adresse IP. Toutes les machines du réseau possèdent une adresse IP, même celles qui se connectent temporairement. Cette adresse a pour fonction de déterminer un trajet entre les informations, lors de consultation d'informations ou d'envoi de correspondances. Dans chacune de ces opérations, Internet va en effet servir de transporteur de fichiers entre deux points. Comparons donc simplement l'adresse IP à un numéro de téléphone... mettant en relation deux points du globe.

La syntaxe de l'adresse IP

L'adresse IP, est une valeur numérique. Elle se présente comme une série de chiffres.

Ainsi :

§   192.168.0.12 désigne une machine du réseau. Lorsque cette adresse IP est fixe, et qu'elle désigne par exemple un serveur (Web, Mail, etc...), on peut lui adjoindre une équivalence.

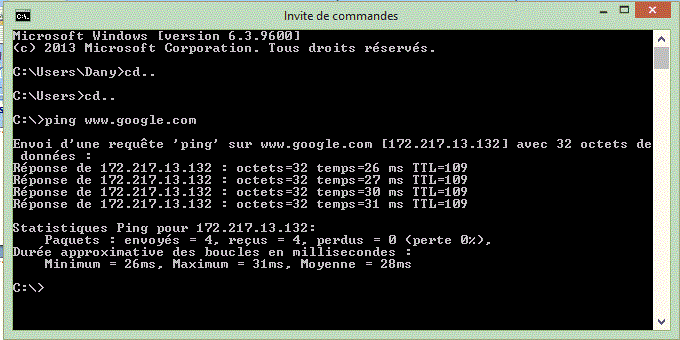

§  172.217.13.132 = www.google.com

Cette adresse s'appelle alors l'Adresse Internet.
Ainsi,

§   https://172.217.13.132 et https://www.google.com s'adressent à la même machine du réseau.

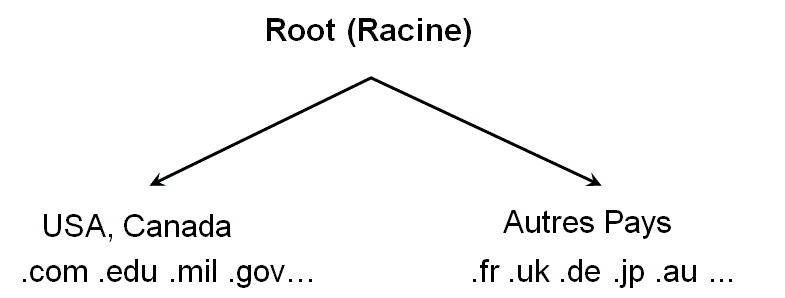

« google.com » est ce que l'on appelle un Nom de Domaine. "www" est le nom que l'on a donné à la machine qui sert les contenus Web. Cette équivalence peut être créée si l'on dispose d'un nom de domaine. Elle sera maintenue sur des serveurs spécialisés pour gérer les Noms de Domaines (Domains Name Servers) ou Serveurs de Nom de Domaine.

Le nom du domaine est interprétable tout au long de la connexion sur le réseau par des serveurs de noms, qui connaissent l'ensemble des domaines et les équivalences avec les adresses IP.

Très peu d'organismes sont habilités à créer de nouvelles adresses. Ce sont les représentants officiels du réseau Internet, InterNIC et les NIC régionaux.

InterNIC (Internet's Network Information Center) est une marque de service déposée par le département américain du commerce. ... InterNIC est donc la base de donnée de tous les noms de domaines de Internet.

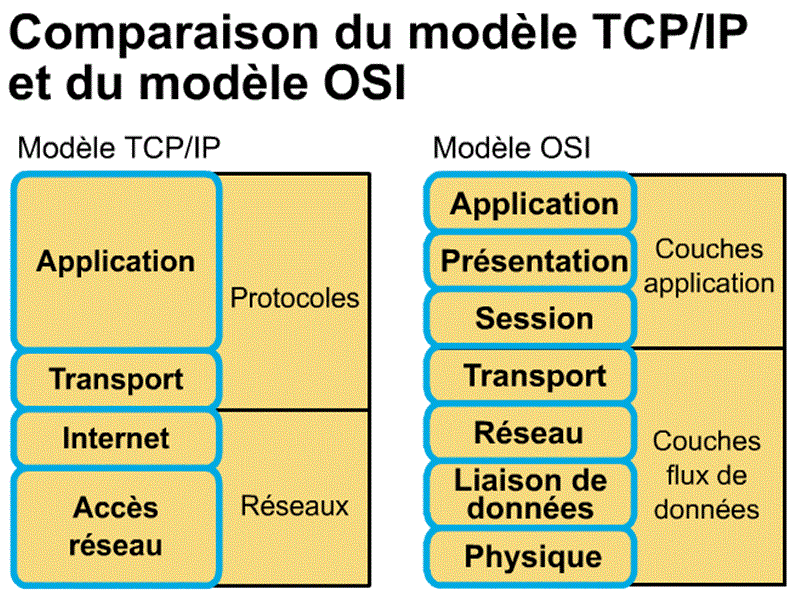

TCP/IP est une suite de protocoles. Le sigle TCP/IP signifie «Transmission Control Protocol/Internet Protocol» et se prononce «T-C-P-I-P». Il provient des noms des deux protocoles majeurs de la suite de protocoles, c'est-à-dire les protocoles TCP et IP.

TCP/IP représente d'une certaine façon l'ensemble des règles de communication sur internet et se base sur la notion d’adressage IP, c'est-à-dire le fait de fournir une adresse IP à chaque machine du réseau afin de pouvoir acheminer des paquets de données. Étant donné que la suite de protocoles TCP/IP a été créée à l'origine dans un but militaire, elle est conçue pour répondre à un certain nombre de critères parmi lesquels :

Un protocole est une méthode standard qui permet la communication entre des processus (s'exécutant éventuellement sur différentes machines), c'est-à-dire un ensemble de règles et de procédures à respecter pour émettre et recevoir des données sur un réseau. Il en existe plusieurs selon ce que l'on attend de la communication. Certains protocoles seront par exemple spécialisés dans l'échange de fichiers (le FTP=File Transfer Protocol), d'autres pourront servir à gérer simplement l'état de la transmission et des erreurs (c'est le cas du protocole ICMP=Internet control Message Protocol),

Sur Internet, les protocoles utilisés font partie d'une suite de protocoles, c'est-à-dire un ensemble de protocoles reliés entre eux. Cette suite de protocole s'appelle TCP/IP.

Elle contient, entre autres, les protocoles suivants :

HTTP (Hypertext Transfer Protocol), FTP (File Transfer Protocol), ARP (Address resolution Protocol), ICMP (Internet Control Message Protocol), IP (Internet Protocol), TCP (Transmission Control Protocol), UDP (User Datagram Protocol), SMTP (Simple Mail Transfer Protocol), Telnet, NNTP (Network News Transfer Protocol).

Adresses MAC (Medium Access Card)

v  Dans un réseau TCP/IP, chaque machine est identifiée par une adresse IP.

v   Cette adresse est logique, et ne dépend pas du matériel utilisé pour relier les machines ensemble.

v   Chaque  machine dispose aussi d'une adresse physique différente. L'adresse physique appelée aussi adresse MAC (carte d'accès au médium de transmission) ou adresse Ethernet est codée sur 6 octets.

v   Elle est liée à la carte d'accès matériel au réseau. Elle est "inscrite" sur la carte, généralement mémorisée dans une ROM ou EPROM lors de sa construction.

v  Une partie de cette adresse correspond à un numéro lié au constructeur de la carte.

v   Les numéros sont distribués et contrôlés par un organisme international (IEEE = Institute of Electrical and Electronics Engineers).

v   Cet organisme attribue à tout constructeur de carte un "numéro constructeur" de 22 bits.

v  Les adresses IEEE, ou adresses MAC, sont notées en hexadécimal, en séparant les octets par le symbole "-" ou ":". Exemple : 00-20-AF-56-78-1B et 00:20:AF:56:78:1B correspondent à la même adresse d'une carte du constructeur 3Com.

Codes constructeurs

Une adresse MAC est donc une adresse unique, assignée à chaque carte réseau, commutateur (switch), routeur, caméra IP, etc... Ainsi, utiliser le filtrage par adresse MAC sur un réseau informatique permet d'autoriser ou de refuser l'accès au réseau aux équipements définis dans une liste blanche, une liste noire ou une configuration d'un pare-feu.

Adresse MAC

L’adresse MAC est composé de 48 bits, dont 2 bits pour le type d’adresse (unicast, broadcast, multicast, universelle ou locale), 22 bits pour l’identification du constructeur et 24 bits pour l’identification de la machine.

Passage des adresses IP aux adresses physiques.

v  Chaque ordinateur raccordée à Internet possède une ou plusieurs adresses IP

v   Ces adresses ne sont pas directement utilisées pour l'acheminement des datagrammes. Ces datagrammes sont passés au niveau liaison de données qui utilise  les adresses physiques pour envoyer des trames.

v   Ces adresses dépendent du matériel réseau utilisé et sont différentes des adresses IP. Il faut alors trouver un système pour convertir l'adresse logique IP en une adresse physique de la machine.

Le protocole ARP

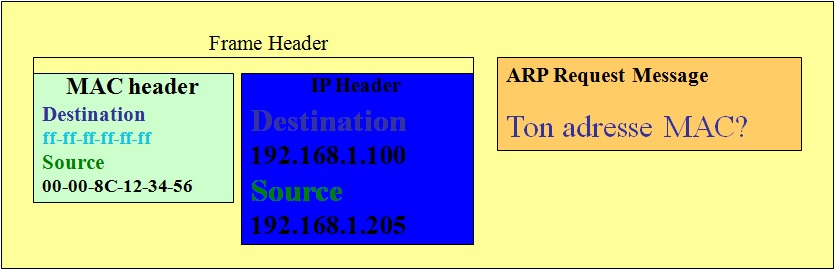

Le protocole ARP (Address Resolution Protocol) permet le passage des adresses IP aux adresses physiques. Il offre une solution  basée sur le principe suivant :

v  Un hôte envoie une requête ARP à tous les autres équipements du réseau via une adresse MAC de broadcast.

v  Si l'adresse IP d'un équipement correspond à l'adresse IP de destination de la requête ARP, cet équipement répond en envoyant son adresse MAC à l'équipement source.

ARP

Permet de déterminer l'adresse MAC d’un équipement en fonction de l’adresse IP.

Le protocole ARP peut être utilisé avec tous types de réseaux supportant la diffusion. Il peut également être utilisé par n'importe quelle famille de protocoles en particulier avec TCP/IP.

Question à tous de A:

Je suis IP=192.168.44.3 Eth=03:00:ff:40:23:70, qui est IP=192.168.44.200 ?

Réponse de C à Eth=03:00:ff:40:23:70 IP=192.168.44.3

Mon Eth= 03:00:ff:00:01:20 et mon IP= 192.168.44.200

La La réponse est mise dans une mémoire (cache ARP) et durant un  laps de temps toutes les trames en direction de ce même numéro IP utiliseront la correspondance @ IP > @ Ethernet mise en mémoire.

Amélioration: Les tables ARP

•         Chaque équipement tient des tables contenant une correspondance adresses MAC et IP

•         Lorsque l'équipement source reçoit la réponse ARP, il met à jour sa table.

•         Les tables ARP sont des sections de mémoire RAM dans lesquelles la mémoire cache est mise à jour automatiquement dans chaque équipement.

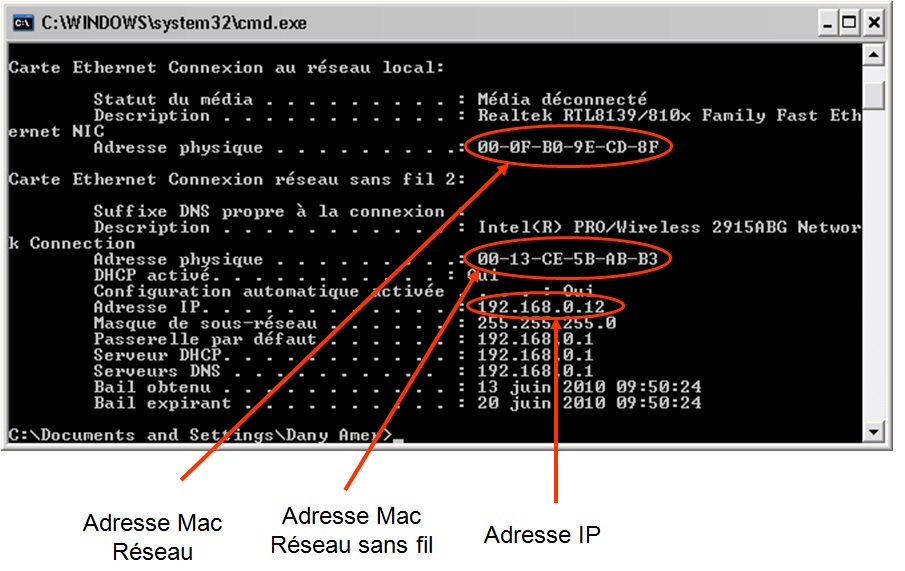

Pour connaître ses adresses IP et MAC, dans « Invite de commandes », tapez ipconfig/all. Le résultat s’affiche comme suit :



MATÉRIEL D’INSTALLATION D’UN ORDINATEUR ET NORMES À RESPECTER (Câbles, connecteurs, logiciels de branchement)

Introduction

Définition d’un système d’exploitation

Processus de démarrage de Windows XP

Le Master Boot Record

Le processus NTLDR

Le processus NTOSKRNL.exe

Le processus d'ouverture de session

3.1. Introduction

Un Microordinateur est constitué principalement d’une partie matérielle (Hard) et d’une partie logicielle (Soft). Ces deux parties forment le compatible PC (Personal computer).

Le soft, le Bios (Basic Input Output System), gère les relations entre les différents périphériques internes et les ports d’entrées/sorties. Mais cela est insuffisant pour que l’utilisateur puisse communiquer avec le PC.

Il faut un système d’exploitation (SE) ou OS (Operating System) qui permettra une interprétation des commandes venant de l’utilisateur.

3.2. Définition d’un système d’exploitation

Le système d’exploitation est l’ensemble de programmes qui permet de faire fonctionner l’ordinateur, et d’interpréter les commandes venant de l’utilisateur. Il en existe plusieurs.

Pour la microinformatique, les plus répandus sont :

Ø   MS-DOS

Ø   OS/2

Pour les serveurs les plus courants sont :

Ø   Unix

Ø   Netware

Description de l’initialisation d’un compatible PC

Pour démarrer un compatible PC, il faut que celui-ci charge en mémoire un système d’exploitation.

§   Au démarrage, le Bios vérifie le bon fonctionnement des principaux circuits intégrés de la carte mère.

§  Le Bios vérifie la présence  et le bon fonctionnement de la carte mémoire.

§   Le Bios charge les pilotes vidéo

§   Le Bios vérifie la présence des différents lecteurs de disques et les compare avec la configuration présente dans le SETUP.

§   Le Bios démarre la procédure d’amorçage, il vérifie la présence d’un disque dur.

§   Si le disque est détecté, le Bios détecte si une partition du disque dur est active (secteur amorce).

§   Si une partition est active, il vérifie la présence d’un système d’exploitation.

§  Si un système d’exploitation est présent, le Bios charge en mémoire les fichiers de démarrage.

§   S’il n’y a pas de système d’exploitation, le Bios affiche un message d’erreur.

§   Si aucune partition n’est active, le Bios affiche un message d’erreur.

§   Si aucun disque dur n’est détecté, le Bios affiche un message d’erreur.

Fin de démarrage du PC.

3.3. Processus de démarrage de Windows XP

Le processus de démarrage de Windows XP se déroule de façon totalement transparente pour l'utilisateur. Pourtant, derrière ce mécanisme se cache plusieurs processus interdépendants qui dans certains cas lors d'un fichier manquant, de problème matériel, de fichier corrompu, ... peuvent empêcher le démarrage de Windows. Pour utilisateur quelconque, comprendre ce processus ne lui est d'aucune utilité, par contre pour les informaticiens, connaître les différentes étapes du processus de boot de Windows permet de mieux cibler l'origine d'un problème et donc de le résoudre avec plus d'efficacité.

1. Le CPU exécute le code du BIOS contenu dans la ROM

2. Le BIOS réalise un POST (Power On Self Test), c'est un test de base du matériel qui est présent dans l'ordinateur et qui vérifie son bon fonctionnement. (Toutes les erreurs qui se produisent à ce moment seront rapportées au moyen de «signal-code» ou bips).

3. Le BIOS lit les informations de configuration stockées dans la CMOS

4. Après le POST, le BIOS essaye de localiser un système d'exploitation. L'ordre que le BIOS suit va dépendre de la séquence de boot qui a été configurée. Le BIOS recherche un disque amorçable. Si le lecteur d'amorçage est A et qu'il contient une disquette amorçable, le BIOS charge le premier secteur (le secteur de boot) en mémoire. S'il contient une disquette qui n'est pas amorçable, l'un des messages d'erreurs suivant apparaît :

Non-system disk or disk error

Replace and press any key when ready

5. Si le BIOS ne trouve pas de disquette dans le lecteur, il recherche alors un autre lecteur ayant un secteur amorçable. Si aucun secteur amorçable n'existe, une des erreurs suivantes apparaît :

Invalid partition table

Error loading operating system

Missing operating system

6. Si un secteur amorçable est présent sur le disque dur, le BIOS lit et exécute le premier secteur physique du disque dur. Ce premier secteur est appelé le secteur de démarrage principal (MBR – Master Boot Record).

3.4. Le Master Boot Record

1. Le MBR scanne alors la table de partition à la recherche d'information sur la partition système. Quand l'information de la partition système a été lue, il charge le secteur 0* de la partition système en mémoire et le démarre. Un programme de petite taille qui se trouve au début de ce secteur (le bootstrap). Ce programme utilise les informations de partition pour déterminer quelle est la partition de démarrage et tente de démarrer à partir de celle-ci

*Le secteur 0 de la partition système peut être une utilitaire, un programme de diagnostic, ou un secteur de boot de partition qui contient le code de démarrage pour le logiciel d'exploitation.

Remarque : la partition système doit être sur le premier disque physique et contenir les fichiers systèmes de démarrage énumérés ci après :

2. Le programme d’amorce (bootstrap) charge ensuite NTLDR en mémoire et lui transfère le contrôle. S'il ne parvient pas à trouver le fichier NTLDR, le programme affiche le message d’erreur suivant :

"Couldn't find NTLDR" si le système de fichiers est FAT ou "A kernel file is missing from the disk" si le système de fichiers est NTFS.

3.5. Le processus NTLDR

1. Tout d'abord NTLDR fait passer le processeur du mode réel 16 bits en mode protégé sur 32 bits puis active la pagination. NTLDR étant un programme 32 bits, il doit commuter le processeur en mode 32 bits de sorte qu'il puisse continuer à charger le logiciel d'exploitation.

2. NTLDR démarre le système de fichiers NTFS ou la table d'allocation de fichiers (le système de fichiers FAT) 16 ou 32. Un code pour accéder au système de fichiers approprié est inscrit dans NTLDR.

3. NTLDR lit ensuite le contenu du fichier Boot.ini puis affiche les options de démarrage, s'ils en existent plusieurs ou bien démarre le système d'exploitation par défaut. Si la ligne de boot.ini se rapporte à une installation DOS, NTLDR lit le contenu du fichier bootsect.dos

4. Ntdetect.com est chargé et exécuté par NTLDR. Ntdetect.com est un programme qui utilise le BIOS pour récupérer les informations de base sur la configuration de l’ordinateur. Ces informations incluent l’heure, la date stockée dans le CMOS, les différents types de bus (par exemple, ISA, PCI sur, EISA,…). Ces informations sont ensuite stockées dans la clef HKLM\HARDWARE.

Durant la phase Ntdetect.com, si plusieurs profils matériel ont été prédéfinis, un menu apparaît pour pouvoir sélectionner le profil désiré. Ntdetect.com transfert ensuite les informations à NTLDR et lui redonne la main.

5. Les 2 premiers fichiers qui composent le noyau NT, Ntoskrnl.exe et Hal.dll (répertoire %systemroot%\system32) sont chargés. Si NTLDR ne parvient pas à charger l'un ou l'autre de ces fichiers, il affiche le message suivant :

"Windows NT could not start because the following file was missing or corrupt", suivie du nom du fichier.

6. NTLDR lit le contenu de la clé HKLM\SYSTEM situé dans le répertoire "C:\WINDOWS\system32\config\system" puis insère les informations, sur la configuration du matériel, qu'il a recueillies plus tôt, dans la clé de Registre SYSTEM.

7. Les pilotes de périphérique qui se trouvent dans la ruche HKLM\SYSTEM\CurrentControlSet\Services ayant la valeur Start sont chargés en mémoire, puis NTLDR transfère le contrôle à ntoskrnl.exe.

3.6. Le processus NTOSKRNL.exe

1. Dès l'initialisation de Ntoskrnl.exe, ce dernier crée la Clone control set, qui est une copie de la ruche Current control set. La Clone control set représente l’état de l’ordinateur pendant sa configuration cette dernière n’est pas changée ni modifiée. Ntoskrnl.exe va aussi créer la ruche HARDWARE dans le registre en utilisant les informations collectées précédemment par ntdetect.com

2. NTOSKRNL comporte 2 phases dans son processus de démarrage la phase 0 et la phase 1. La phase 0 est orchestré par une fonction appelée ExpInitializeExecutive qui est chargée d'appelée la HAL pour préparer et initialiser le contrôleur d'interruption, le gestionnaire de mémoire, le gestionnaire d'objet, le moniteur de référence de sécurité et le gestionnaire de processus. La phase 1 commence quand la HAL est appelée pour préparer le système à accepter les interruptions de périphériques

3. L'initialisation du gestionnaire d'Entrées/Sorties commence le processus de chargement de tous les fichiers pilotes systèmes. Ntoskrnl.exe va initialiser les pilotes de périphériques chargés précédemment, puis va scruter le registre à la recherche des pilotes de périphériques qui ont comme valeur de démarrage 0x1

Remarque : l’échec de chargement d’un pilote peut provoquer le redémarrage de Windows pour tenter de redémarrer en utilisant la dernière bonne configuration connue.

4. À la fin de la phase 1, le noyau NT est totalement opérationnel. Pour terminer la fonction lance le programme SMSS.exe (Session Manager SubSystem situé dans le répertoire C:\WINDOWS\system32).

3.7. Le processus d'ouverture de session

1. SMSS crée l'environnement en mode utilisateur qui fournit l'interface Windows. C'est un processus système Windows, il est responsable de la gestion des sessions sur le système (création, gestion, et suppression des sessions utilisateurs). C'est le premier processus exécuté au démarrage en mode utilisateur.

SMSS ressemble à n'importe quel autre processus en mode utilisateur, excepté pour deux choses : d'abord WINDOWS le considère comme un processus de confiance, en second lieu, SMSS est une application native. Puisque c'est un composant de confiance de l’OS, SMSS peut effectuer des actions que peu d'autres processus peuvent exécuter, comme créer des jetons de sécurité.

2. Pendant sa phase d'initialisation SMSS traite en premier les valeurs comprises dans la clé HKLM\SYSTEM\CurrentControlSet\Session Manager\BootExecute. Cette valeur contient une commande pour lancer l'utilitaire CHKDSK, qui vérifie la cohérence du disque (il crée et affiche un rapport sur l'état d'un disque donné en fonction du système de fichiers. Chkdsk indique également toutes les erreurs détectées sur le disque et les corrige). Puis SMSS charge le contenu des clefs HKLM\sam, HKLM\sam\security, et HKLM\software.

La clef HKLM\SYSTEM\CurrentControlSet\Control\Hivelist permet de savoir ou sont situés les fichiers ruches sur le disque (ces fichiers sont : le fichier SAM, SECURITY, SOFTWARE, SYSTEM et le fichier NTUSER.dat qui lui est propre à chaque utilisateur. Le contenu de ntuser.dat est situé dans la branche HKEY_CURRENT_USER. Ce fichier contient les paramètres qui définissent l’environnement de travail de l’utilisateur qui a ouvert une session)

3. SMSS charge ensuite le pilote de périphérique win32k.sys et détermine l'endroit où il se trouve ainsi que les autres composants qu'il charge en recherchant leurs chemins dans la clé HKLM\SYSTEM\CurrentControlSet\Session Manager. Finalement, SMSS lance csrss.exe et winlogon.exe. CSRSS sert à gérer les fenêtres et les éléments graphiques de Windows et Winlogon sert à gérer l'ouverture et la fermeture des sessions

HKEY_LOCAL_MACHINE\Software\Microsoft\Windows\CurrentVersion\RunServicesOnce
HKEY_CURRENT_USER\Software\Microsoft\Windows\CurrentVersion\Run
HKEY_CURRENT_USER\Software\Microsoft\Windows\CurrentVersion\RunOnce
HKEY_CURRENT_USER\Software\Microsoft\Windows\CurrentVersion\RunOnceEx

7. Un démarrage n'est pas considéré comme ayant réussit tant que l'utilisateur n'a pas ouvert de session. Après chaque ouverture de session réussie, la Clone Control Set est copiée dans la clé HKEY_LOCAL_MACHINE\SYSTEM \ LastKnownGoodRecovery.

Création d’un disque dur système

Pour pouvoir utilisé un disque dur, il faut le partitionner en une ou plusieurs partitions. Si on créait plusieurs, elles seront perçues par l’ensemble des logiciels comme des disques durs indépendants.

Création des partitions sur un disque dur:

Le partitionnement d’un disque dur permet à partir d’un seul disque de créer plusieurs lecteurs (C:, D:, E:, etc.) Ces lecteurs pouvant supporter chacun un système d’exploitation différent. Pour cela on utilise la commande suivante : FDISK

CARACTÉRISTIQUES ET FONCTIONS D’UN SYSTÈME D’EXPLOITATION (Menus, clés de raccourcis, gestion)

Windows

Les icônes

La souris

Menu démarrer

Sous menu du groupe accessoires

Menus contextuels

Barre des menus

Options

Boîte de dialogue

Sortie de windows

4.1. Windows est un programme qui sert à contrôler toutes les composantes de votre ordinateur.

Il permet entre autres:

Ø   d’organiser et de gérer vos fichiers (trier, rechercher, renommer)

Ø   de naviguer sur internet

Ø   de travailler en réseau

Ø   d’échanger du courrier électronique

Ø   d’écouter de la musique etc.

À l’ouverture, si l’ordinateur est partagé, l’écran présente les noms des utilisateurs.

Cliquez sur votre nom; Windows charge vos paramètres personnels.

Vous pouvez définir jusqu’à cinq (5) utilisateurs.

Windows crée alors un compte séparé pour chaque personne afin que chacun puisse personnaliser les paramètres de l’ordinateur et choisir la façon dont les fichiers seront organisés et affichés.

4.2.   Les icônes

§  De dossier : elles permettent d’accéder au contenu d’un dossier.

§   D’application : elles permettent de lancer les applications qu’elles représentent

§   De raccourci : elles permettent  d’accéder plus rapidement aux éléments qu’elles représentent. Une petite flèche sur l’icône identifie un raccourci

Les icônes…

Le bureau présente habituellement les icônes suivantes :

4.3.   La souris

4.4.   Menu démarrer



4.5.   Sous-menu du groupe Accessoires

4.6.   Menus contextuels

Un menu contextuel est un menu qui contient les options spécifiques à un élément. La plupart des éléments offrent un menu contextuel.

1.     Pointez l’élément désiré et appuyez sur le bouton droit de la souris.

2.    Cliquez sur l’option à sélectionner avec le bouton gauche.

3.    Pour retirer un menu contextuel de l’affichage, cliquez dans une zone vide du bureau

Menus contextuels…

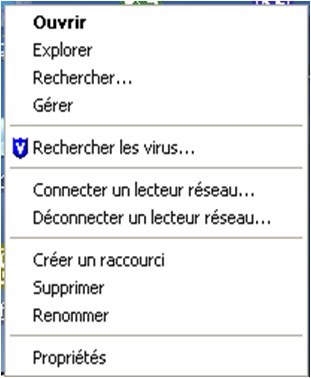

Menu contextuel du poste de travail

4.7.   Barre de menus

La plupart des applications présentent une barre de menus offrant différentes options à partir desquelles des opérations peuvent être effectuées.

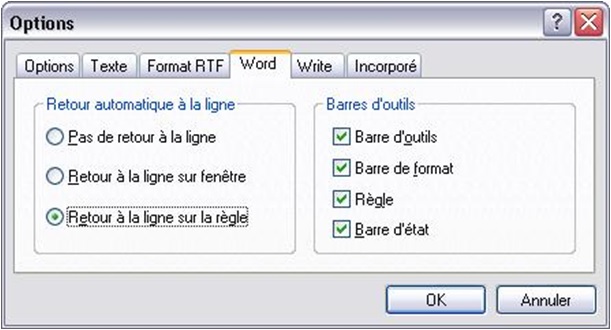

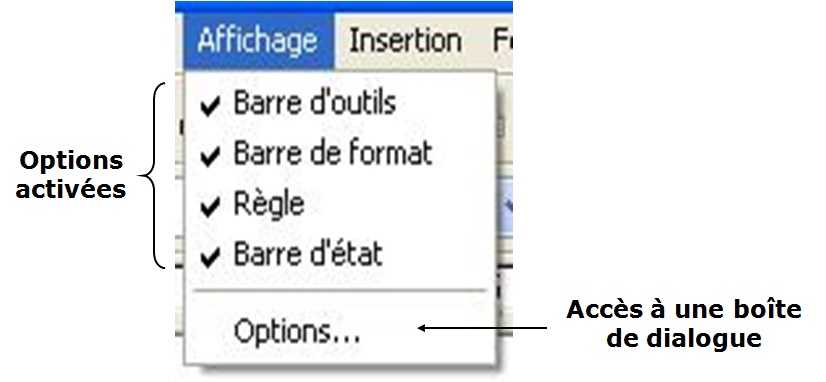

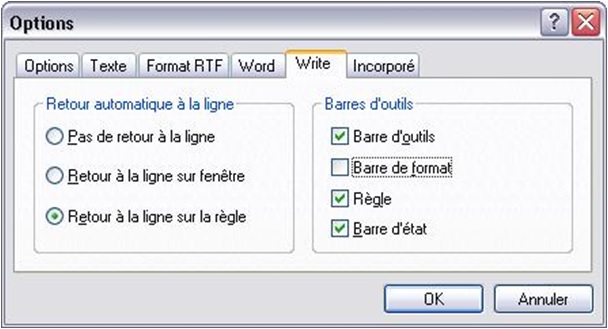

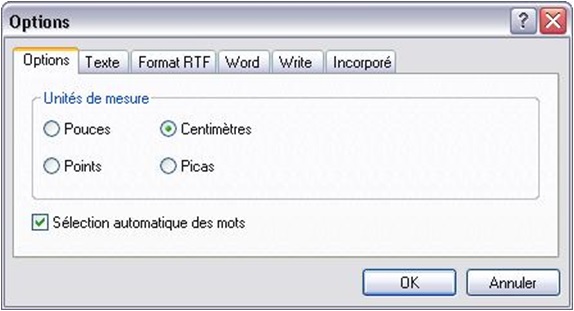

4.8.    Options



4.9.   Boîte de dialogue

Elle est représentée par une fenêtre offrant à l’utilisateur la possibilité de faire des choix à l’aide de :

Boutons de commande

Les boutons de commande lancent ou annulent l’exécution des options choisies. C’est le cas de « OK » et « Annuler ».

Onglets

Ce sont des boutons qui regroupent plusieurs options. Exemple : boutons « Option,  Texte… »

Zones de texte

Une zone de texte est représentée par un rectangle permettant de saisir des informations.

Boutons radio

Les boutons radio permettent d’activer une seule option parmi celles offertes dans une zone.

Cases à cocher

Les cases à cocher permettent d’activer ou de désactiver des options. Plusieurs options peuvent être activées à la fois.

Listes

Les listes offrent un choix d’options. Une seule option peut être sélectionnée dans une liste. L’option sélectionnée est en surbrillance.

4.10.    Sortie de Windows

Cliquez sur démarrer  et arrêter l’ordinateur. La boîte de dialogue suivante apparaît.

1.     Cliquez sur « Arrêter » pour mettre l’ordinateur hors tension.

2.    Cliquez sur « Veille prolongée » pour copier le contenu de la mémoire vive dans un fichier et arrêter l’ordinateur. Lors du prochain démarrage, l’utilisateur retrouve ses applications et ses fichiers ouverts.

3.    Cliquez sur « Redémarrer » lorsqu’une application se bloque et déstabilise le système.

CARACTÉRISTIQUES DES DIFFÉRENTS TYPES DE CARTES

1. Les préparatifs

2. La carte mère

3. Les autres cartes

4. La mémoire

5. Le processeur

6. Le boîtier

7. Les lecteurs et les disques

5.1.  Les préparatifs

Déballer soigneusement chaque élément au fur et à mesure de l’utilisation et les disposer à l’abri des chocs et des sources d’humidité. Vérifier qu’il ne manque rien (câbles, documentation, CD de drivers, etc.)

Lire attentivement la documentation.

Le matériel informatique craint l’énergie antistatique que nous accumulons lors de nos mouvements. La solution est de porter un bracelet antistatique relié à la terre ou de se décharger régulièrement en touchant un objet métallique relié à la terre (parties métalliques du boîtier par exemple).

S’installer dans un endroit propre et bien éclairé. Prévoir un plan de travail assez grand pour pouvoir étaler tout le matériel et tourner le boîtier dans tous les sens.

L’outil nécessaire pour monter un PC est un tournevis « Philips ». Un tournevis plat peut parfois s’avérer utile. Une pince « Brucelles » sera la bienvenue pour ceux qui ne sont pas capables d’attraper les cavaliers de configuration (carte mère).

Prévoir aussi un tube de pâte thermique et une multiprises pour vérifier le fonctionnement une fois le montage terminé.

5.2.  La carte mère

La carte principale est le centre du système. Elle contient les parties du système qui définissent sa puissance de calcul et sa vitesse. Cette carte est  désignée sous le nom de carte mère. Des cartes embrochables  peuvent être installées pour manipuler une grande sélection d'équipements périphériques du PC.

La carte mère du système communique avec les divers systèmes facultatifs des entrées-sorties (I/O) et de la mémoire par les fentes d’extension où se branchent les cartes. Les connecteurs sont normalement situés le long de la partie arrière-gauche de la carte du système de sorte que l’on puisse y accéder par les ouvertures à l’arrière du boîtier du PC.

Différenties parties d'un système typique

Il est plus simple de configurer la carte mère avant de la placer dans le boîtier, il faut donc effectuer tous les réglages en premier, puis fixer la mémoire (RAM) et enfin le microprocesseur.

Les réglages

Selon la carte, la configuration se fait à partir du Bios (technologie jumperless) ou à l’aide de cavaliers (petits connecteurs qui s’enfichent sur des pattes métalliques de la carte mère).

Dans le premier cas, il y a très peu de réglages à effectuer sur la carte (se référer à la documentation).

Dans le second cas, il faut effectuer tous les réglages à l’aide de cavaliers dont les principaux sont :

• Réglage du « bus système » qui fixe la vitesse à laquelle transitent les informations dans l’ordinateur.

• Réglage du « CPU Core » qui fixe le voltage de fonctionnement du microprocesseur.

Remarque : il existe sur toutes les cartes un cavalier qui permet de remettre à zéro les paramètres du Bios (effacement du CMOS). Assurez-vous que ce cavalier est sur sa position « normale » avant de passer à l’étape suivante.

5.3. Les autres cartes

Les types principaux d'emplacements sont :

• Bus de 8 bits
• Bus AT de 16 bits, ou bus ISA (Industry Standard Architecture)
• Bus ISA étendu de 32 bits (EISA) et bus MCA (Micro Channel Architecture)
• Bus 32 bits VESA (Video Electronics Standards Association) et  bus local de 32/64 bits PCI (Peripheral Component Interconnect)

Trois technologies additionnelles de fentes,  ont trouvé leurs places sur des cartes de système de classe Pentium. Ces fentes spécialisées sont :

• Bus AGP (Accelerated Graphics Port)
• Bus AMR (Audio Modem Riser)
• Bus de communication et de gestion de réseau CNR (Communications and Networking Riser)





Il y a trois importantes caractéristiques associées à toute carte d’adaptation :

• La fonction
• Le modèle de connecteur d’extension
•  La grandeur

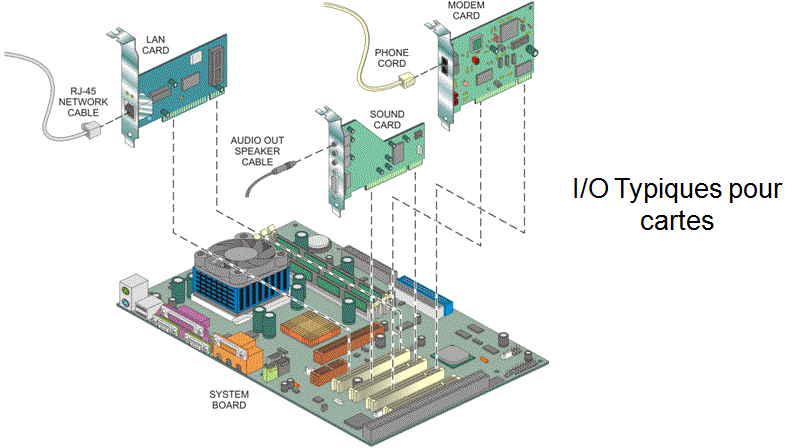

Dans un système Pentium, les cartes I/O suivantes sont incluses :

• Une carte modem interne – Pour une communication à travers une ligne téléphonique.
•  Une carte LAN -Local Area Network cards- pour brancher le système sur un réseau d’ordinateurs.
• Une carte son – pour écouter de la musique de haute qualité.

• Adapteurs de SCSI - la plupart des PCS incluent une interface intégrée IDE pour des périphériques afin de faciliter des communications entre le système et le dispositif.
• Adapteurs d'USB – les PCs d’aujourd’hui incluent les raccordements universels à grande vitesse (bus USB).
• Adapteurs IEEE-1394 - Les raccordements IEEE-1394  sont généralement utilisés avec l'équipement d'audio/video.
• Adapteurs de réseau sans fil - les PCs d’aujourd’hui soutiennent directement les réseaux sans fil.

Système de haut parleurs

5.4.  La mémoire

Il existe plusieurs types de mémoires RAM

Les autres périphériques de stockage

• Mémoires SIMM (ou EDO) : on reconnaît leur emplacement sur la carte mère à leur couleur noire en général et au fait qu’elles sont deux par deux. On les retrouvent sur de vieux modèles.

• Mémoires DIMM (ou SDRAM) : les emplacements DIMM sont plus larges que les emplacements SIMM et leur nombre n’est pas forcément pair.

• Mémoires SDRAM DDR (Double Data Rate) : c’est une variante de la SDRAM, elle prend en compte les fronts montants et les fronts descendants du bus système. Cela permet de doubler le taux de transfert.

5.5. Le processeur

L’installation du microprocesseur ne présente aucune difficulté. Avant de fixer la carte, il faut procéder à sa mise en place : pour les processeurs à socket 7 (Pentium I, x686, AMD K6, Alpha, ....) il faut relever le levier présent à coté du socle ZIF (zéro insertion force), puis enfoncer le processeur en faisant correspondre le coin biseauté du socle avec le détrompeur du processeur. Ce détrompeur se caractérise par exemple par un point blanc sur un des coins du processeur. Il suffit ensuite d'abaisser le levier pour fixer le processeur.

On profite du montage du processeur pour lui fixer son radiateur sur la tète sans oublier de mettre une noisette de pâte thermique entre le processeur et le radiateur. Pour les processeurs Slot1 ou Slot A (Pentium II, Pentium III, Athlon) il suffit d'enficher l'ensemble radiateur + processeur dans la slot.

Si vous utilisez un adaptateur, fixez le processeur et le ventilateur sur l'adaptateur puis placez l'ensemble sur la carte mère.

N'oubliez pas de brancher les câbles d'alimentations des ventilateurs aux emplacement prévus (cf. documentation) et les éventuelles sondes thermiques ...

5.6. Le boîtier

Maintenant que la carte mère est bien configurée et que la ram et le processeur sont fixés, vous allez pouvoir vous attaquer au boîtier.

Vous avez passé les étapes précédentes, alors celle ci ne devrait pas trop vous bloquer, il vous suffit de savoir utiliser un tournevis et de bien observer votre boîtier. En effet, il existe une multitude de boîtiers disponibles dans le commerce et je ne peux pas tout détailler (Si vous rencontrez un problème avec votre boîtier, n'oubliez pas la rubrique assistance).

Il y a deux règles essentielles : premièrement vérifiez que vous êtes en train de monter la carte du bon côte du fond et dans le bon sens par rapport au boîtier (les connecteurs ISA et PCI a l'arrière) ; ensuite la carte doit être parfaitement isolée du socle. En effet le boîtier est fournit avec des petits ergots en plastiques pour la fixation de la carte mère (vous pouvez aussi la fixez avec les vis métalliques mais évitez). Chaque boîtier ayant ses spécificités je vous engage à faire preuve d'initiative car il y a souvent des décalages dans les trous de fixations entre carte et socle.

Utilisez les prises externes de la carte mère comme repère pour savoir à quel niveau placer la carte. N'oubliez pas de supprimer les caches métalliques obstruant les trous du boîtier correspondant aux prises externes de la carte mère (PS 2, ports série, USB ...)

Si votre boîtier est à fond fixe, vous vous en sortirez quand même mais sûrement avec un peu plus de difficultés. La meilleure solution est de bien observer votre boîtier pour trouver une technique de fixation simple et efficace (Il peut parfois être utile de démonter l'alimentation).

Attention : la durée de vie d'une carte mère dépend de son assise dans le boîtier. En effet, si cette dernière est mal fixée et que vous "appuyez" un peu fort sur une mémoire ou une fiche quelconque, vous risquez de l'abîmer, ce qui serait bien ennuyeux ...

Il est important d'assurer un bon flux d'air dans le PC pour dissiper la chaleur produite par les composants (surtout en cas d'overclocking). Essayez d'obtenir ce type de flux d'air à l'aide de ventilateurs.

5.7. Les lecteurs et les disques

Au commencement, la plupart des systèmes stockaient l’information sous forme magnétique. Le stockage optique tel que le CD-ROM et les DVD est rapidement devenu par sa popularité, le rival du stockage magnétique.

Le stockage magnétique est populaire à cause des trois facteurs suivants :

• Bas prix par bit de stockage
• Nature non volatile du stockage
• Évolution importante de la capacité de stockage

Les systèmes de stockage à bande magnétique sont généralement employés pour stocker les grandes quantités d'informations qui ne devront pas être consultées souvent, ou rapidement. Une telle information inclut des copies de sauvegarde des programmes et des données. Ce type de sécurité de données est une nécessité avec les transactions, le livre de paie, le dessin-modèle, etc...

FONCTIONS DE BASE D'UN LOGICIEL DE TRAITEMENT DE TEXTE

1. Application microsoft word

2. Saisie de texte

3. Déplacement du point d'insertion

4. Mise en forme

5. Manipulation de tableaux

6. Édition de texte

7. Insérer

8. Sélection de texte

Application Microsoft Word

L’application Microsoft Word est un programme de traitement de texte qui permet de saisir du texte et de l’enregistrer sur une unité de disque.

Pour lancer Microsoft Word :

1. Activer le bouton Démarrer
2. Sélectionner « Tous les programmes, Microsoft Word » ou cliquer sur l’icône de raccourci sur le bureau ou dans la barre de lancement rapide si elle existe.

Microsoft Word offre des barres d’outils permettant d’accéder à certaines fonctions sans passer par les menus.

Il offre également une règle permettant de visualiser et de modifier la position des tabulations et des retraits insérés dans un paragraphe.

De plus une info bulle en bas du pointeur de la souris vous renseigne sur la fonction d’une option ou d’un bouton lorsque le pointeur est déplacé sur l’élément.



Saisie de texte

Lorsque vous saisissez du texte, vous n’avez pas à vous préoccuper des changements de ligne; Microsoft Word s’en charge automatiquement lorsqu’une ligne est complète.

La touche « TAB » permet de créer un espacement protégé qui sera respecté lors de l’impression. Appuyer sur cette touche pour mettre en retrait la première ligne d’un paragraphe ou pour aligner du texte sur des colonnes. L’espacement protégé au début du paragraphe est appelé ALINÉA.

Si vous avez omis de taper un ou plusieurs caractères, cliquez à l’endroit approprié pour y déplacer le point d’insertion et tapez les caractères manquants.



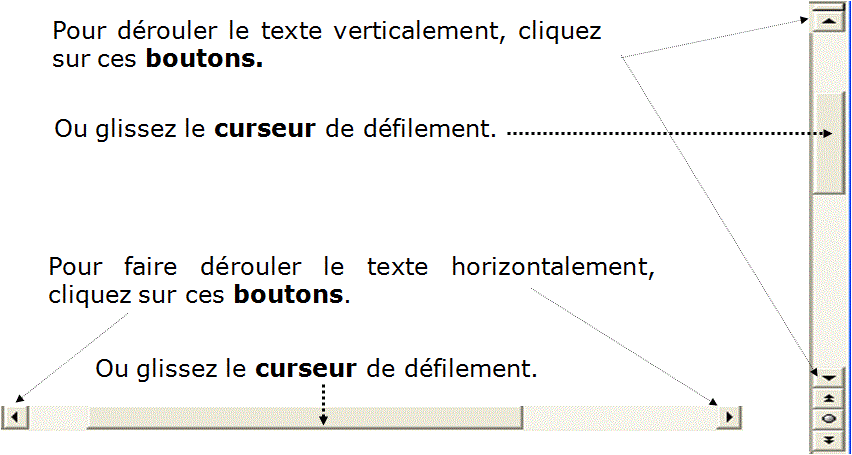

Déplacement du point d’insertion



Un trait vertical clignotant (|) représente l’emplacement du point d’insertion dans le texte. Pour insérer un mot ou une Phrase, vous devez déplacer le point d’insertion à l’endroit désiré puis cliquez dans le texte.

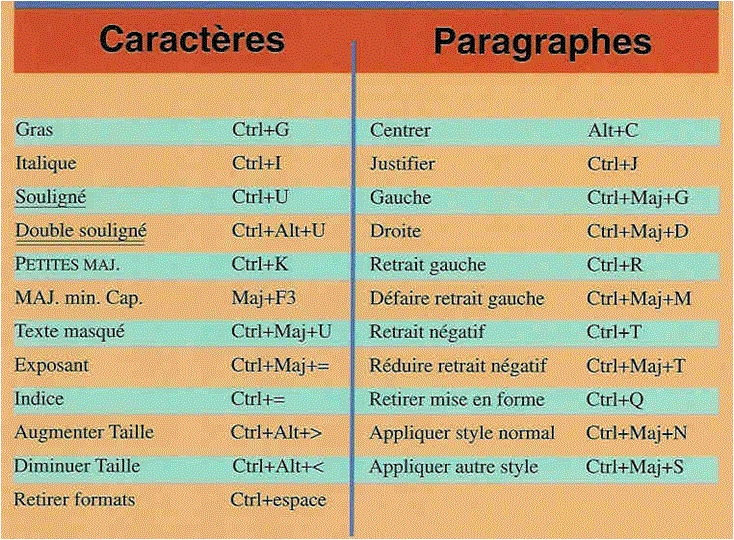

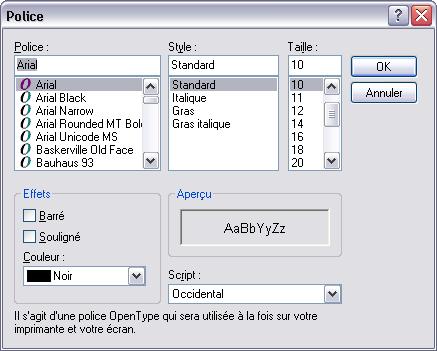

Mise en forme

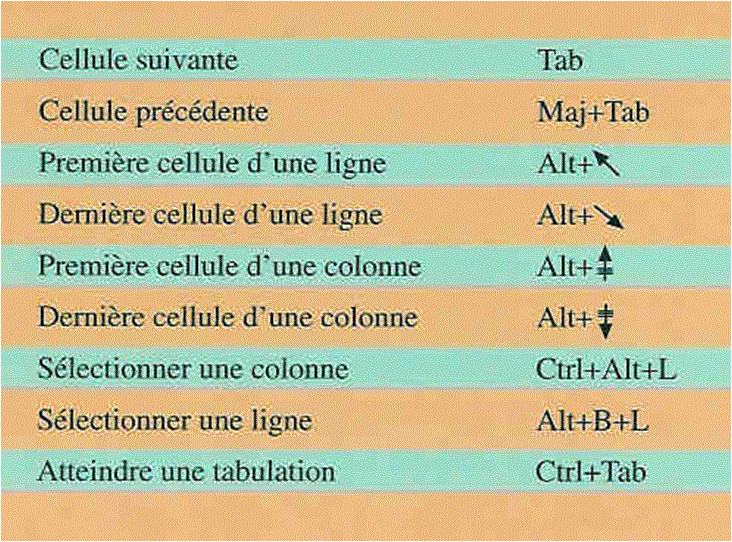

Manipulation de tableaux

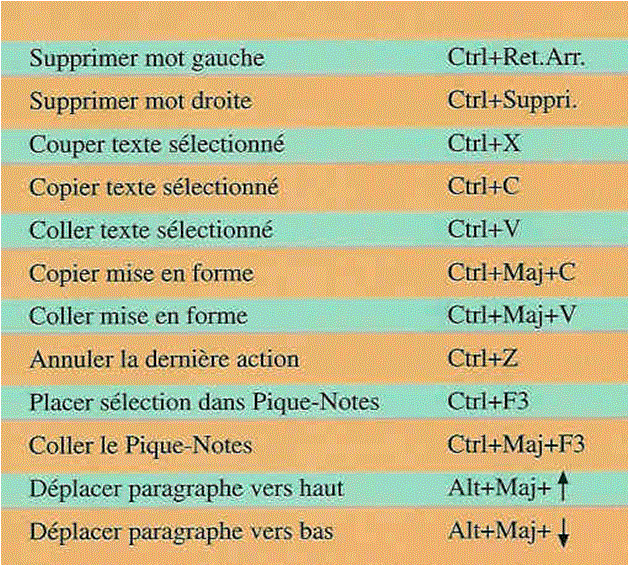

Édition de texte

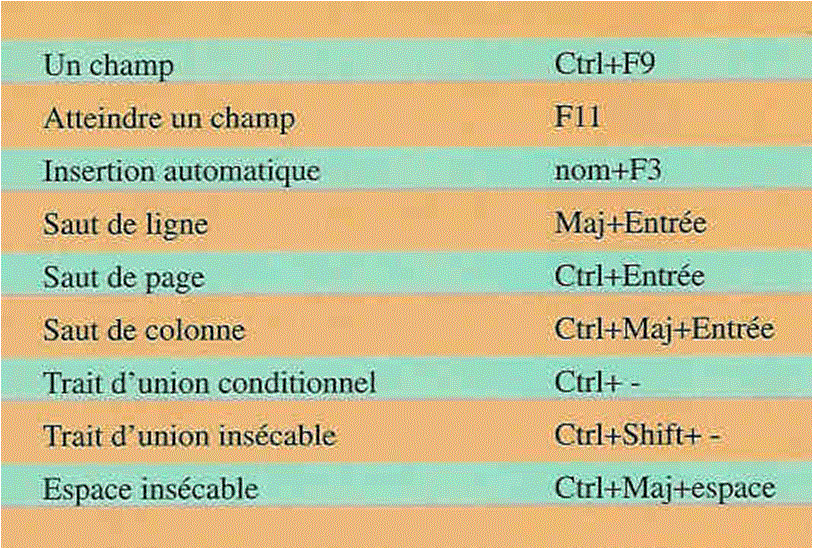

Insérer

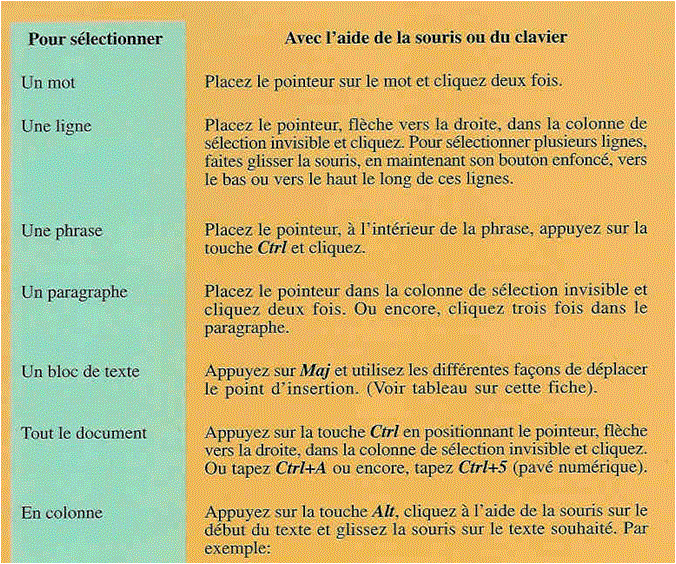

Sélection de  texte

Chiffrier électronique Ou Tableur :

C’est une feuille de calcul, un tableau qui se construit, se développe et fournit automatiquement des résultats mathématiques à l’aide de formules.

La fenêtre d’Excel présente trois parties :

• Le panneau de commande
• La feuille de calcul
• La barre d’état

Mise en forme

Le panneau de commande affiche les éléments suivants :

•  Barre de titre
•  Barre des menus
•  Barre d’outils
•  Barre de formules

Si la barre de formules n’apparaît pas, sélectionner « Affichage, Barre de formules ».

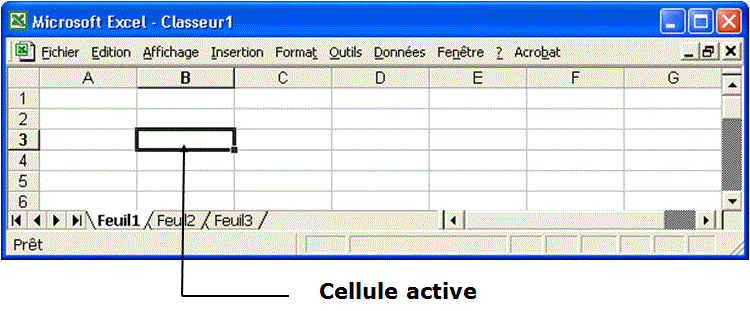

Feuille de calcul

Elle occupe la partie centrale de l’écran. Elle affiche les entrées et le résultat des calculs. Elle est formée de 256 colonnes identifiées par les lettres A à IV et de 65536 lignes identifiées par les nombres 1 à 65536.

Un tableur peut contenir jusqu’à 255 feuilles. Par défaut Excel en offre 3.

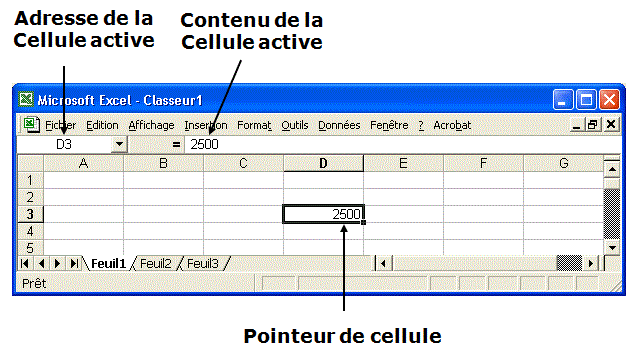

Cellule

Une feuille de calcul est constituée de cellules représentée par des rectangles. Une cellule est une case située à l’intersection d’une colonne et d’une ligne. Un cadre entoure la cellule active.

Adresse

Une adresse aussi appelée référence est la position occupée par cette cellule dans la feuille de calcul. Elle est composée de la lettre identifiant la colonne et du numéro de la ligne.

Plage

Une plage, aussi appelée Champ ou Bloc, est un rectangle de cellules. Une plage peut contenir une seule cellule ou plusieurs cellules adjacentes, un rang, une colonne, une partie de rang ou de colonne, plusieurs rangs et colonnes, situés dans une même feuille ou dans plusieurs feuilles.



Contenu d’une cellule

Une cellule peut recevoir une entrée de 1 à 32000 caractères. Elle peut contenir deux types de  d’éléments : un libellé ou une valeur.

Un libellé est une chaîne de caractères ou une combinaison de nombres, de caractères et de lettres.

Exemple :

•  Un titre
•  Un numéro de téléphone
•  Un numéro d’assurance sociale
•  Une adresse

Une valeur est une entrée permettant d’effectuer une opération mathématique.

Exemple de nombres :

•  5
•  5,5
•  6 $
•  10 %
•  -4,5



Entrée de données

Excel détermine automatiquement si la donnée entrée est une valeur ou un libellé. Dès l’entrée d’une donnée Excel remplace, sur la barre d’état, l’indicateur « Prêt » par l’indicateur « Entrer ».

Pour valider l’entrée d’une donnée :

•  appuyer sur la touche entrée du clavier
•  appuyer sur une flèche de directivité
•  appuyer sur le bouton à gauche sur la barre de formule

Pour annuler une entrée appuyer sur la touche « Échap » ou cliquer sur le bouton d’annulation situé sur la barre de formule.



Entrée d’un libellé

Pour afficher un libellé sur deux lignes dans une cellule, appuyer sur Alt + Entrée pour créer un retour volontaire. Pour l’afficher sur une ligne alors que la cellule suivante est occupée. Double cliquer sur la ligne de l’entête de colonne qui sépare les cellules.

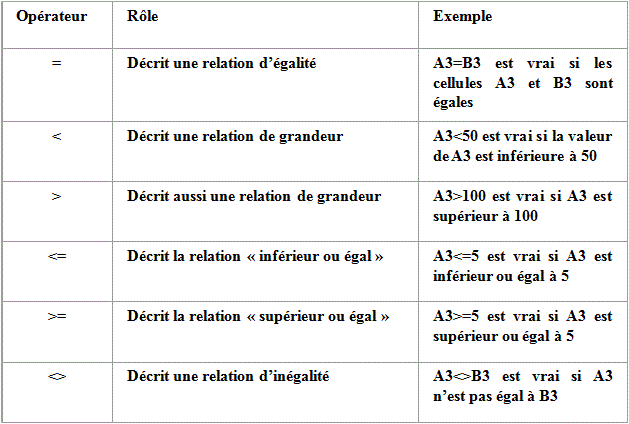

Opérateurs relationnels

Plusieurs opérateurs sont à notre disposition lorsqu’on détermine une condition. Les fonctions ET, OU, NON, FAUX et VRAI peuvent être utilisées, mais les opérateurs opérationnels suivants peuvent s’avérer très utiles.

Les conditions

Une condition consiste en une affirmation que l’ordinateur peut évaluer. Les plus simples ne possèdent qu’une opération, par exemple A3=C3, qui vérifie l’égalité de deux cellules. Une condition ne peut donner que deux réponses « Vrai ou Faux ».

Les conditions ne sont toutefois pas toujours aussi simples. Si l’on compare A3 et C3, et qu’en même temps on veuille le comparer à E3, il faut une double condition. Dès que la condition renferme plus d’une comparaison, il faut utiliser les fonctions « ET » et « OU ».  ET(A3=C3; A3=E3)

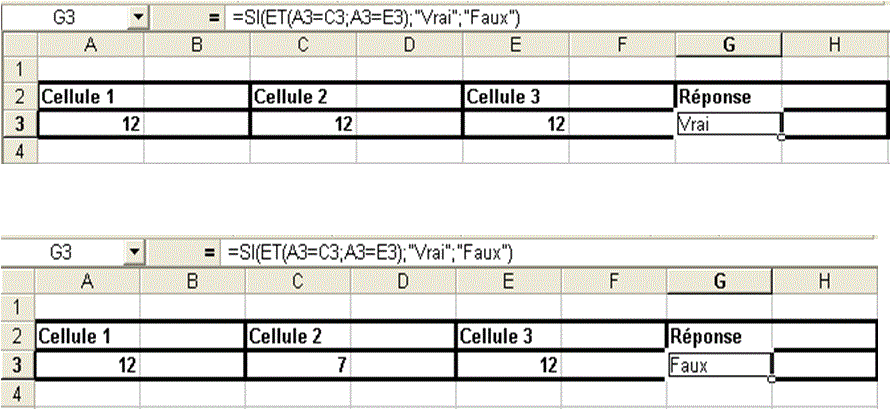

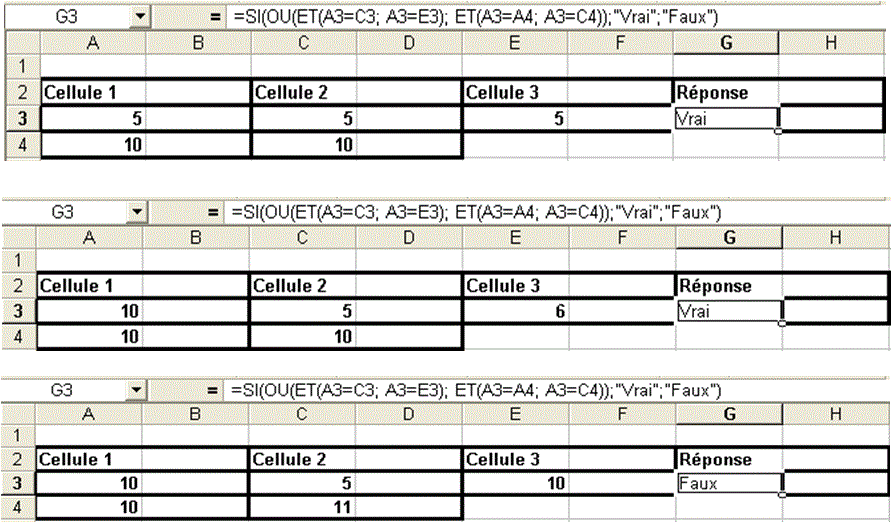

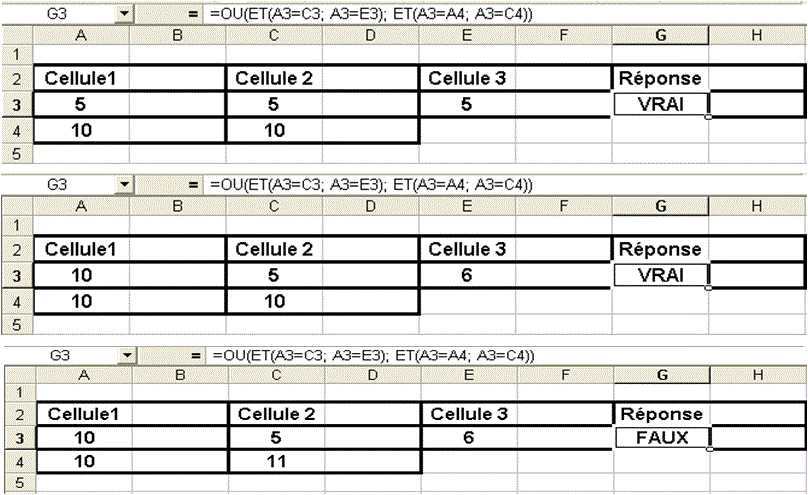

On peut même aller plus loin et vérifier si A3=C3 et A3=E3 ou si A3=A4 et A3=C4. Il n’y a presque pas de limites au nombre de comparaisons inscrites dans une condition. OU(ET(A3=C3; A3=E3); ET(A3=A4; A3=C4))

La syntaxe

Voici le détail syntaxique de chaque fonction logique :

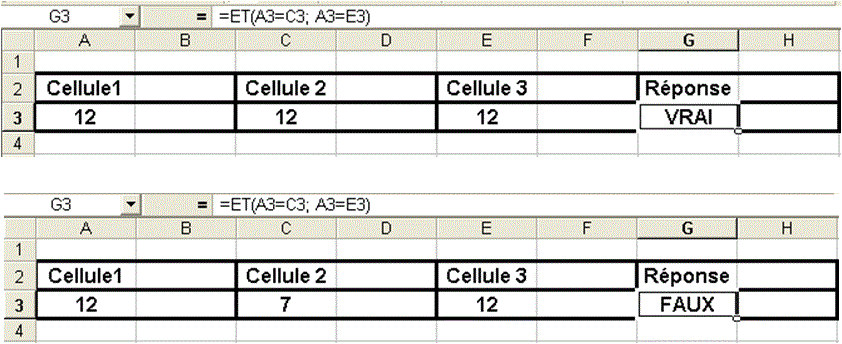

ET(condition 1; condition 2; … ; condition X)

Indique VRAI si toutes les conditions le sont. On peut inscrire jusqu’à 30 conditions différentes.

OU(condition 1; condition 2; … ; condition X)

Affiche VRAI dès qu’une des conditions est vraie. On peut inscrire jusqu’à 30 conditions différentes. Cette fonction n’indique FAUX que lorsque tous les arguments sont faux.

SI(condition; valeur 1; valeur2)

Vérifie la condition et inscrit la valeur 1 si elle est vraie ou la valeur 2 si elle est fausse. Si la valeur est du texte, il faut l’inscrire entre guillemets " "  dans la fonction

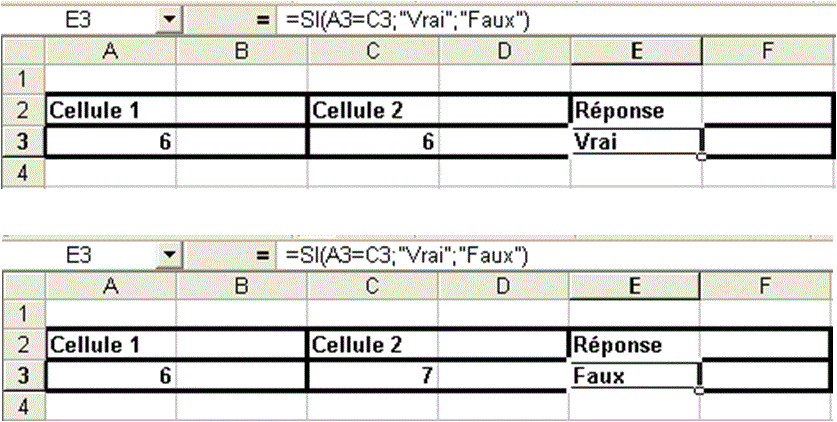

Réponse imposée par la fonction « SI »

FONCTIONS DE BASE D'UNE BASE DE DONNÉES

Base de données

Objectif :

• Créer un tableau sous forme de base de données;
• Utiliser des fiches pour gérer l'information de la base de données;
• Trier la base de données;
• Rechercher de l'information spécifique dans la base de données;
• Filtrer de l'information dans la base de données;
•  Construire des critères de recherche.



Exemple d’une petite base de données

Une base de données est un fichier qui contient de l'information, sous forme de fiches, organisée de manière à en faciliter la recherche.

De même, il est important de respecter les colonnes. Chaque colonne détient un type d'information précis. Seule des données du même type doivent se retrouver dans une même colonne. Chaque type d'information se nomme un champ.

Entrée de données :

Comme nous l’avons déjà vu, l’entrée des données peut être réalisée de la même façon que dans les autres tableaux. Mais à partir du moment où la base de données est commencée, on peut utiliser une grille ou formulaire pour faire l’entrée ou la modification de données. Cette technique est très efficace et agréable à utiliser.

Marche à suivre :

1. Si la base de données n’est pas créée, inscrire les titres des         colonnes ainsi que la première ligne de données ;
2. Placer le pointeur dans une cellule contenant un titre ;

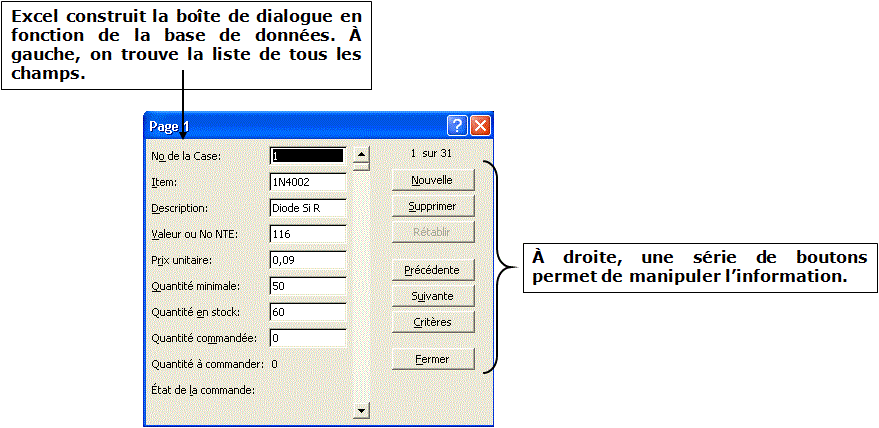

3. Dans le menu Données, choisir Grille ou Formulaire. Une fenêtre alors apparaît ;
4. Entrer les données dans les cases de la grille (utiliser Tab et Maj-Tab pour déplacer le pointeur sans utiliser la souris) ;
5. Appuyer sur Retour ou cliquer sur Nouvelle pour commencer une autre fiche ;

7. Pour faire des corrections, utiliser la barre de défilement pour choisir une fiche, ou cliquer sur les boutons Précédente et Suivante pour passer d’une fiche à l’autre ;
8. Cliquer sur Fermer pour terminer.

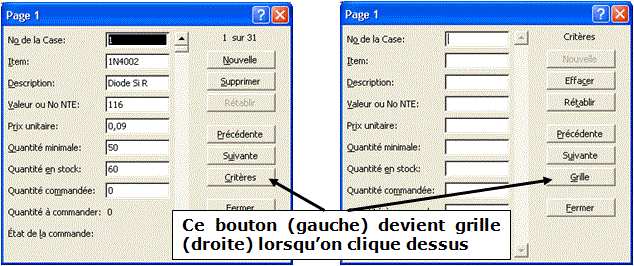

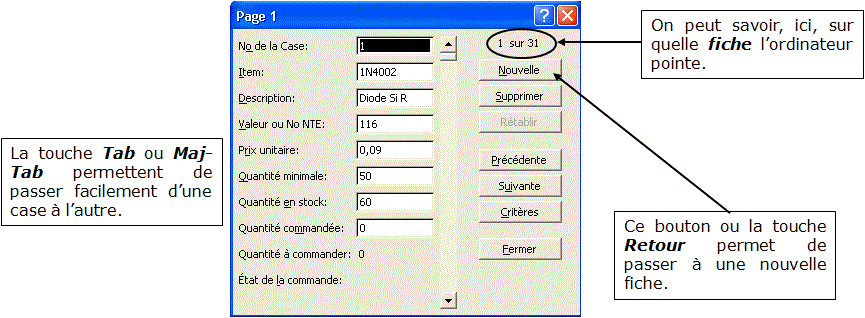

Grille pour l'entrée de données

1.     Le bouton NOUVELLE permet d’insérer une nouvelle fiche à la fin de la liste;

2.    SUPPRIMER permet de retirer une fiche;

3.    RÉTABLIR permet de remettre en place des données qu’on vient juste de remplacer par d’autres;

4.    PRÉCÉDENTE et SUIVANTE permettent de passer d’une fiche à l’autre;

5.    CRITÈRES permet de définir des critères de sélection que nous verrons plus loin;

6.    FERMER permet de revenir à l’écran normal.

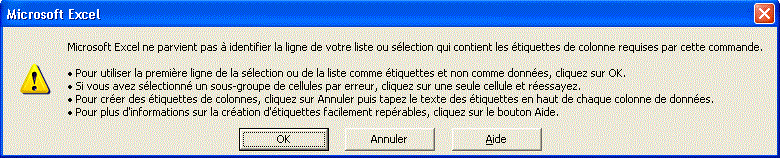

Si la base de données n’est pas créée, on ne peut inscrire que les titres de colonnes, sans ajouter de données. Dans ce cas toutefois Excel ne sait pas s’il s’agit de titres ou de données. Lorsqu’on active la fonction Grille du menu Données, la boîte de dialogue suivante apparaît :



Trier une base de données

Une fois l’entrée de données terminée, il suffit de trier l’ensemble.

Les clés de tri sont les champs en fonction desquels l’ordinateur doit effectuer le tri. On peut en définir jusqu’à trois. Ainsi, si la première clé contient des enregistrements identiques, Excel vérifiera la deuxième et la troisième clé.

Choisir l’ordre de tri consiste tout simplement à dire si l’ordinateur doit mettre les éléments par ordre ascendant ou descendant.

Trier avec plus d’une clé :

Dans le menu Données, choisir Trier (la boîte de dialogue suivante apparaît):

Trier une base de données

La section « Ligne de titres » de cette boîte de dialogue permet d’indiquer à Excel s’il y a une ligne de titres à la base de données. Dans ce cas, il ne faut pas l’inclure dans le tri, sinon elle sera déplacée dans la base de données, selon l’ordre du tri. Il faut alors choisir l’option Oui.

Dans cette fenêtre, il y a aussi un bouton qui permet de modifier certaines options du tri. En général, il n’est pas nécessaire de modifier ces options. Lorsqu’on appuie sur le bouton Options de la fenêtre précédente, la boîte de dialogue suivante apparaît :

Tri comprenant une seule clé :

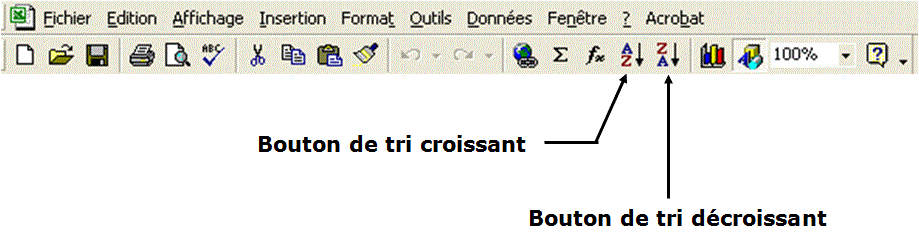

Si le tri peut être fait à partir d’une seule clé, on peut alors utiliser les boutons de la barre d’outils standard. Ceux-ci permettent de trier en fonction d’une seule colonne; celle où est placé le pointeur de cellules.

Recherche de l’information

Si le tri est souvent la première opération que l’on effectue sur une base de données, la recherche d’information est probablement l’opération la plus courante. Cette fonction permet de faire ressortir, de différentes façons, certains éléments de la liste. Ces éléments sont choisis à partir d’un critère qu’on détermine à l’avance.

Critère de comparaison pour des valeurs

Lorsque le critère est de comparer une donnée calculable par rapport à une autre, il suffit d’utiliser les opérateurs logiques (>, <, <>, = etc.)

Critère pour comparer du texte

Lorsqu’on recherche du texte, il faut que celui-ci soit placé entre guillemets ("  "). On peut utiliser le symbole ? Pour n’importe quel caractère à une position précise. Exemple critère =Ai?er permet de trouver Aimer et Aider.

Le symbole * signifie n’importe quel caractère en nombre variable.

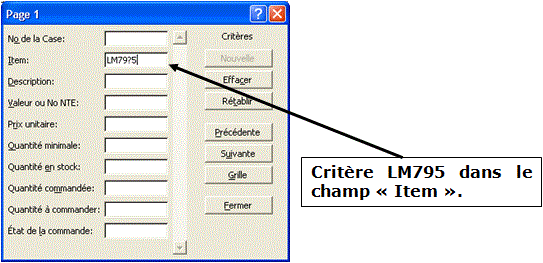

La première façon de rechercher une information dans les enregistrements consiste à utiliser la même grille qu’à l’entrée des données. En cliquant sur Critères de cette grille, on peut définir un critère servant à la sélection des fiches.

1.     Définir la base de données;

2.    Dans le menu Données, choisir l’option Grille (la boîte de dialogue suivante apparaît);

 3.    Cliquer sur le bouton critère;

4.    Inscrire les critères voulus dans les champs proposés;

5.    Cliquer sur le bouton grille;

6.    Cliquer sur les boutons Précédente ou Suivante pour passer d’une fiche à l’autre.

Au départ, Excel ne pointe pas nécessairement sur un enregistrement qui répond au critère. Il faut utiliser les boutons Précédente ou Suivante pour déplacer le pointeur sur un élément de la liste qui satisfait au critère.

Lorsque toutes les fiches ont été vues, ou si aucune fiche ne correspond au critère, un signal sonore se fait entendre.

Recherche au moyen d’un filtre automatique :

1. Placer le pointeur dans la base de données;
2. Dans le menu Données, choisir Filtre;
3. Choisir ensuite l’option Filtre automatique et la base de données est légèrement transformée, comme le montre la figure suivante.

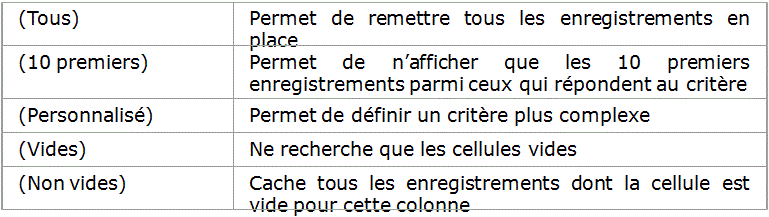

Comme on peut le voir sur la figure, où se trouvent les titres des colonnes, Excel a ajouté une petite flèche à chaque champ. Celle-ci permet de définir le critère voulu.

Marche à suivre :

1. Cliquer sur la flèche située à droite du champ en question;
2. Dans la liste offerte, choisir l’élément qui est égal à celui recherché, et le filtre sera automatiquement activé.

Une fois que le critère est sélectionné, Excel cache tous les enregistrements qui ne répondent pas au critère et n’affiche que ceux qui y répondent.

LOGICIEL DE NAVIGATION

1. Introduction

2. Architecture de l'Internet

3. Comment se connecter?

4. Historique d'Internet

5. Les service d'Internet

6. Fonctionnement

7. Connexion à Internet

8. Le Web

9. Le courrier électronique

10. Menu et outils d'internet Explorer

11. Recherche d'informations

9.1. Introduction

Internet (INTERconnection NETworks) est un phénomène  mondial où le nombre d’abonnés est en  croissance continue.

• INTERNET est :

         - Une toile d’araignée mondiale

         - Une famille, de Protocoles, non liée à un système d’exploitation

• Intranet : est un réseau LAN utilisant les services Internet

Extranet : Intranet accessible depuis l’extérieur



9.2.  Architecture de l’Internet

• Internet est un réseau virtuel construit en interconnectant des réseaux physiques par des équipements appelés Routeurs.

• Internet supporte un service de communication universel



9.3.  comment se connecter ?

• Pour pouvoir aller « naviguer » (c’est-à-dire « surfer ») sur internet ou envoyer et recevoir des emails, il faut tout d’abord pouvoir s’y connecter.

• Pour ce faire, il faut utiliser les services d’un Fournisseur d’Accès à Internet (en anglais : un « provider ») dont les services font l’objet, le plus souvent, d’un abonnement mensuel.

• Les services du FAI sont accessibles par l’intermédiaire du Réseau Téléphonique Commuté (RTC). Cependant, il est possible d’utiliser le réseau téléphonique numérique (par exemple : numéris), la téléphonie mobile, le câble, le satellite ou d’autres technologies comme l’ADSL (Asymmetric Digital Subscriber Line.)

En schématisant, voici une connexion à Internet :

9.4.  Historique d’Internet

Internet à des origines militaires (gouvernement américain) et a débuté dans les années 1960 et c’est la DARPA qui a permis son développement.

La DARPA (acronyme signifiant Defense Advanced Research Projects Agency, soit « agence pour les projets de recherche avancée de défense ») est une agence du département de la Défense des États-Unis qui est chargé de la recherche et développement des nouvelles technologies destinées à un usage militaire. Jusqu’à aujourd’hui, la DARPA a été à l’origine du développement de nombreuses technologies qui ont eu des conséquences considérables dans le monde entier dont notamment les réseaux informatiques (notamment l’ARPANET qui a fini par devenir Internet)

• ARPANET : premier réseau à communication par paquets (1969)
• Mise en œuvre de TCP/IP  sur le réseau de recherche de la DARPA. C’est le début de l’Internet (milieu des années 70)
• Entrée de Internet dans le monde universitaire : TCP/IP intégré à l’Unix BSD (Berkeley Software distribution)
• Première application de courrier électronique en 1972
• Le début des années 1990 marque, en fait, la naissance d'Internet tel que nous le connaissons aujourd'hui  (Web, HTTP, HTML, Multimédia…)

9.5.  Les services de l’Internet

Les services les plus populaires sont :

• Le courrier électronique (SMTP  = Simple Mail Transfer Protocol) ou protocol simple de transfert de courrier.
• Le transfert de fichiers (FTP = File Transfer Protocol). Il permet, depuis un ordinateur, de copier des fichiers vers un autre ordinateur du réseau, d'alimenter un site web, ou encore de supprimer ou de modifier des fichiers sur cet ordinateur.
• L’accès à  l ’information distante (WWW). World Wide Web, est un système hypertexte public fonctionnant sur Internet qui permet de consulter, avec un navigateur, des pages accessibles sur des sites.

Le Web n’est qu’une des applications d’Internet.

•  L’accès à des machines distantes (Telnet). Telnet (TErminal NETwork ou TELecommunication NETwork, ou encore TELetype NETwork) est un protocole réseau utilisé sur tout réseau supportant le protocole TCP/IP. Le but du protocole Telnet est de fournir un moyen de communication très généraliste, bi-directionnel et orienté octet. Notez que Telnet n'est pas installé par défaut sous Microsoft Windows Vista et Microsoft Windows 7.
•  Les forums (News). En informatique, forum (sens provenant du latin et de l'anglais) est un espace virtuel qui permet de discuter « librement » sur des sujets divers.
• Le chat (IRC). IRC, abréviation de Internet Relay Chat (en français, « discussion relayée par Internet »), est un protocole de communication textuelle sur Internet. Il sert à la communication instantanée principalement sous la forme de discussions en groupe par l’intermédiaire des canaux de discussion, mais peut aussi être utilisé pour de la communication de un à un.

9.6.  Fonctionnement

• Les équipements communiquent grâce à leur adresse IP

• Les noms sont plus faciles à retenir qu’une adresse IP

• Seules les applications utilisent les noms des équipements

• Correspondance entre un nom et une adresse IP

- fr.yahoo.com : 72.30.2.43

- Chaque nom doit être unique au monde

- Les noms sont rangés dans un serveur de noms de domaines (DNS)

Pour connaître rapidement l'adresse IP d'un site, procédez de la manière suivante :

•  Dans le menu Démarrer, cliquez sur Programmes, puis sur Commandes MSDOS ou cliquez sur la commande  Exécuter dans le menu Démarrer

•  Tapez la commande suivante : ping www.nomdusite.com

(exemple www.google.com donne 172.217.13.132).

L ’administration des noms de domaine est hiérarchisée :

•  Le NIC (Network Information Center) aux états unis est responsable de la coordination
•  RIPE-NCC (Réseaux IP Européens - Network Coordination Centre) a été délégué pour la gestion des noms en Europe, etc.



9.7.  Connexion à Internet

Accès Internet mono-poste par RTC

Les accès hauts-débits

• Les réseaux câblés de vidéocommunication
•  Le satellite
• La boucle locale cuivre : l’ADSL
• La boucle locale radio

• La visiophonie
• Les jeux en ligne
• La TV : VoD (Vidéo on Demand)
• Le télé-enseignement, la télé-formation
• Le télétravail
• … et d’autres applications à venir du monde Internet

L’utilisation régulière pour se brancher à Internet est l’ADSL ou le câble.

Principe de l'ADSL (Asymmetric Digital Subscriber Line)

• La bande passante de la boucle locale (BL) est limitée à 4 kHz par des filtres. La bande réelle de la BL dépasse le MHz lorsque la paire de cuivre est en bon état et que la distance ne dépasse pas quelques kilomètres (6Km).
• L'ADSL décompose la BP en 250 canaux de 4 kHz. Si un canal permet de faire passer 33,6 kbps (Modem analogique classique), on obtient un débit global de 8,4 Mbps.
• Une technique qui permet de transmettre des données :

         - sur la ligne d’abonné

         - sur un distance de plusieurs km

         - à des hauts débits (jusqu’à 8 Mb/s)

• Une Technologie mise au point par AT&T en 1990, imposée par la venue d’Internet.

Branchement RTC

Installation de l'ADSL

L’ADSL utilise la paire téléphonique de cuivre. La liaison ADSL s'installe par dessus la ligne téléphonique d'abonné.

Côté abonné, il faut installer:

•  un filtre ADSL
•  un modem ADSL

Notion de filtre (splitter)

L'ADSL : Une façon d'optimiser la ligne

Notion d'asymétrie de la ligne

Le spectre de fréquence ADSL est donc découpé en 3 flux :

• La téléphonie

• 1 canal montant (Upload ou retour)

• 1 canal descendant (Download ou diffusion)

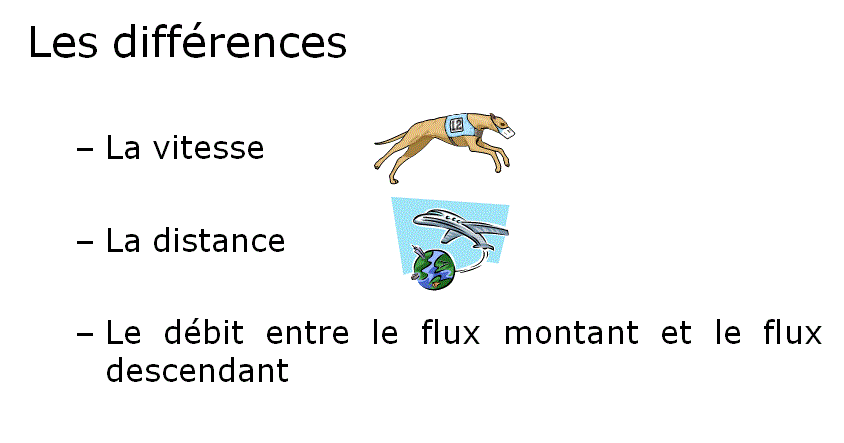

Les technologies xDSL

La comparaison

À la différence de la solution précédente, qui utilise les fils téléphoniques, cette solution nécessite l’installation d’un câble supplémentaire. Le câblo-distributeur doit poser ses propres câbles (fibre optique et coaxial). Il existe différents câblo-distributeurs qui gèrent normalement chacun leur propre zone. Actuellement, la concurrence se joue entre câblo-distribution et ADSL.



Les câblo-distributeurs fournissent souvent trois services:

•  La télévision
•  Le téléphone
•  L’accès à Internet

Il faut acquérir un modem-câble ou le louer au câblo-distributeur. Le débit peut être élevé, mais il est partagé entre les utilisateurs.

9.8.  Le Web

• Pour naviguer (Surfer) sur le Web, on a besoin d’un Navigateur et le choix peut se faire parmi les navigateurs suivants : Netscape , Internet Explorer, Firefox, Hot java, ...
• Recherche sur le Web : pour faire de la recherche, un moteur de recherche est indispensable. Il existe une panoplie de moteurs parmi lesquels : Google, Altavista, Yahoo, Lycos, Excite, DejaNews, Four Eleven, Bing...
• Un élément d’une page Web peut être du Texte, des Images, du Son, de la Vidéo, une Présentation multimédia, un Programme…

But de la navigation

• Rechercher de l’information
• Trouver des gens
• Jouer à des jeux
• Lire les journaux
• Lire les informations gouvernementales
• Rechercher un emploi
• Télécharger des programmes
• Gérer ses affaires bancaires



9.9.  Le Courrier électronique

Adresse électronique è Adresse de votre boite aux lettres (Nom de Compte + Mot  de passe)

•  Forme  : nom utilisateur@Domaine
•  Exemple  : president@whitehouse.gov est l’adresse “e-mail” du président Américain
•  Logiciels de courrier : Internet Explorer + Outlook Express, Netscape Communicator ou autres...



Le courrier électronique (« e-mail »).



• Il vous permet d’envoyer des messages électroniques à un ou à plusieurs destinataires. Chaque correspondant possède une adresse « e-mail », dont la boîte aux lettres figure sur la base de données d’un ordinateur qui reçoit les messages.
• Exemple d’adresses e-mail :

         perriere25@hotmail.com

         richard.ben@csmb.qc.ca

         ginette_Lam@yahoo.fr

• Il est possible de joindre des fichiers textes (Word, Works…), des feuilles de calcul (Excel,…) du son, des images ou même de la vidéo à un message e-mail.

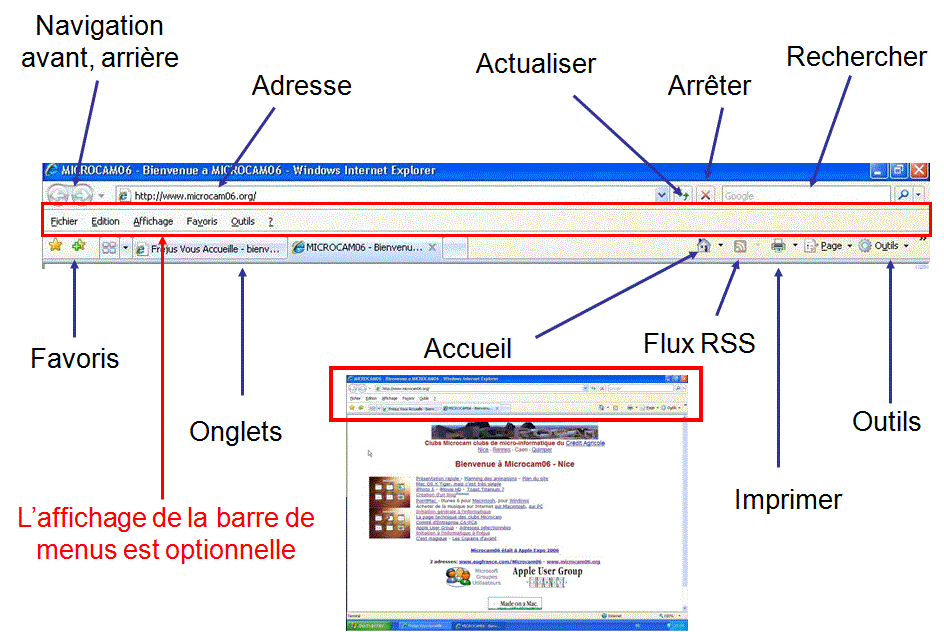

9.10.  Menus et outils d’Internet Explorer 7

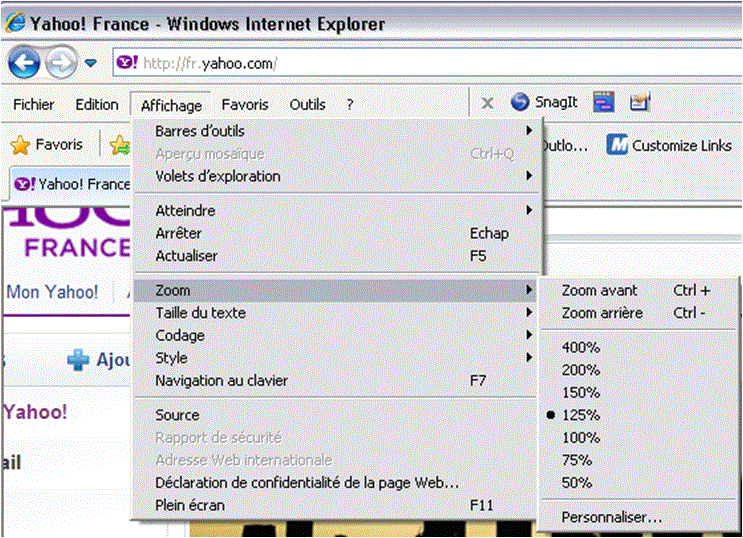

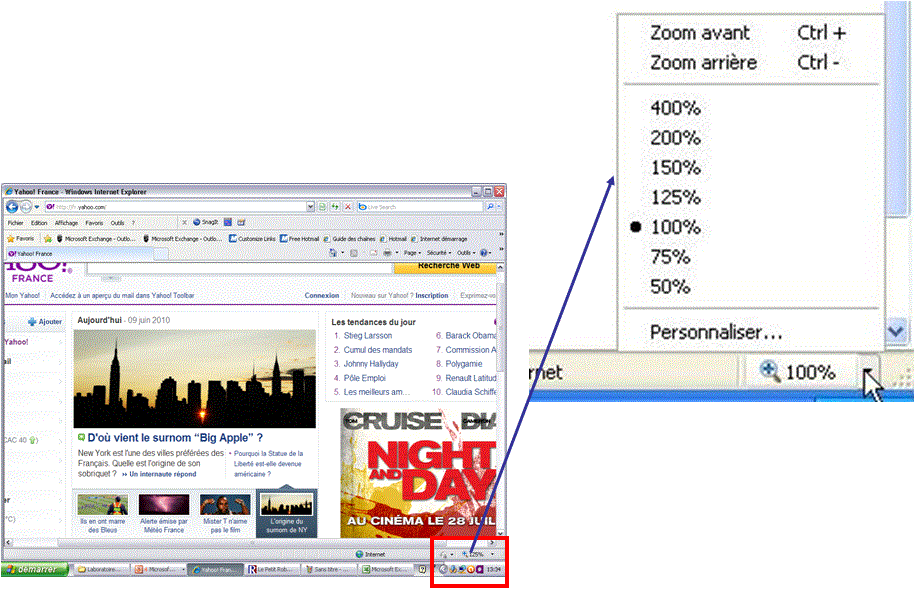

Zoom

Ou depuis le menu affichage

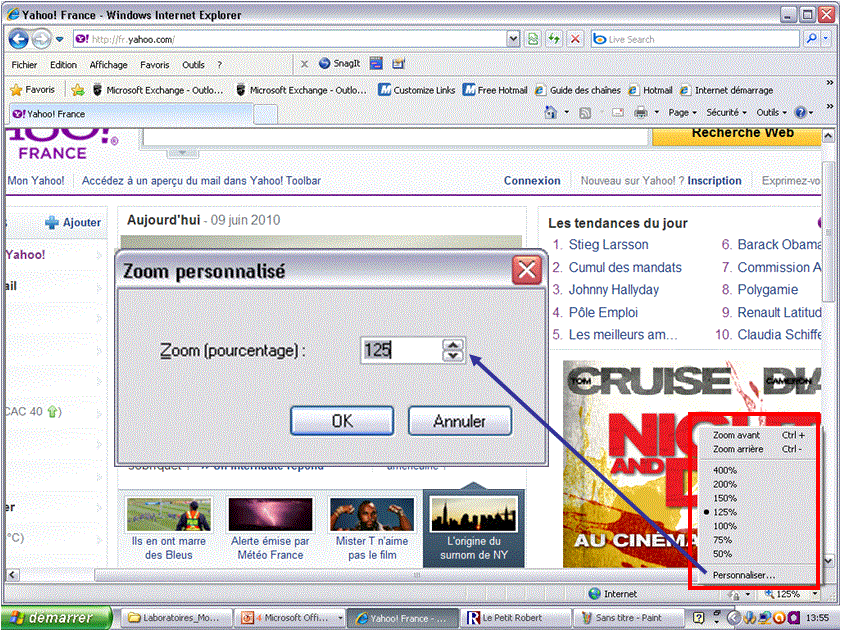

Zoom personnalisé

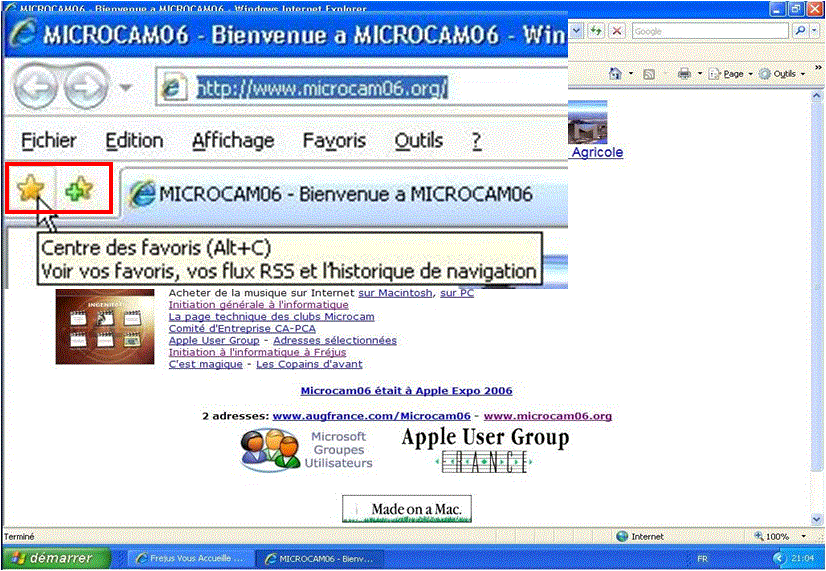

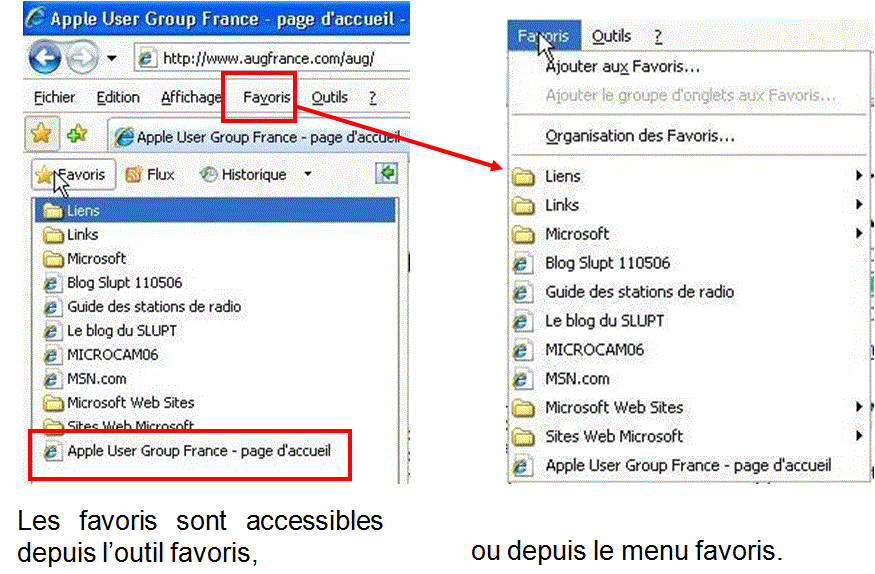

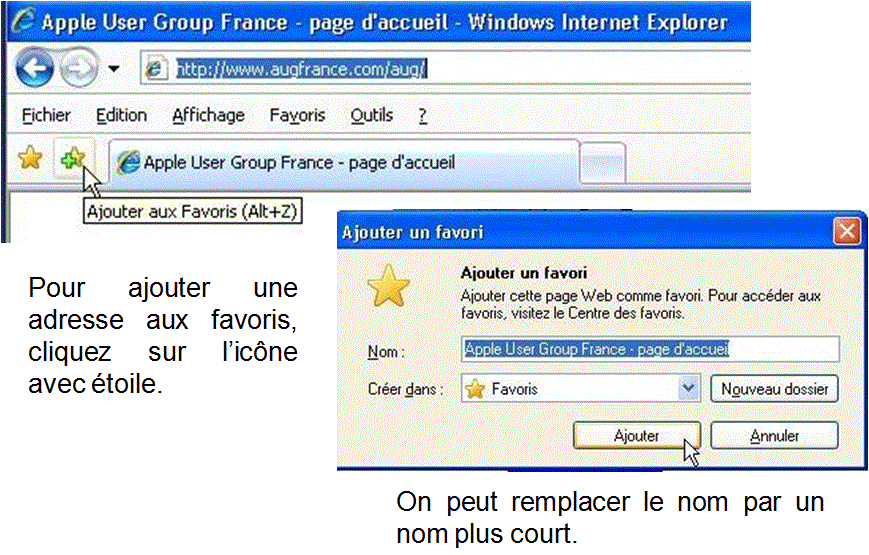

Mémoriser une adresse avec les favoris

Les favoris

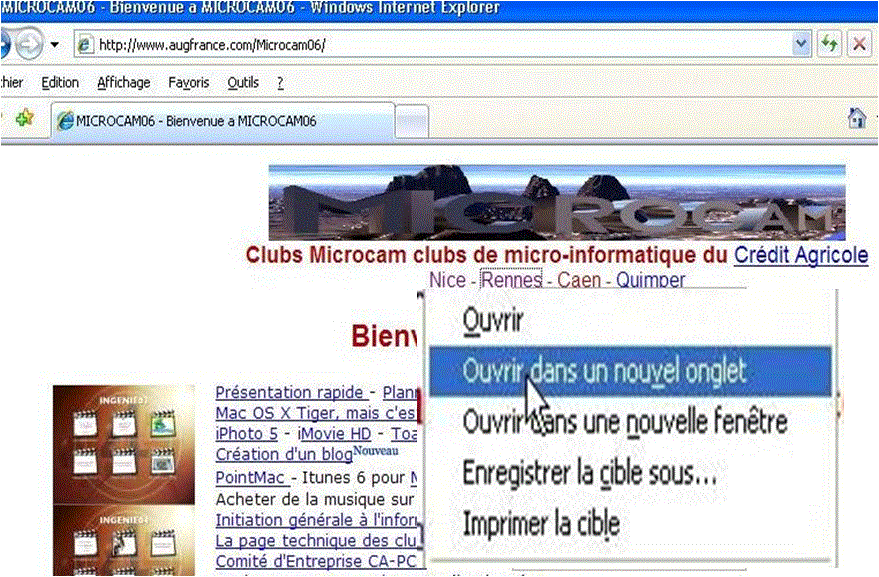

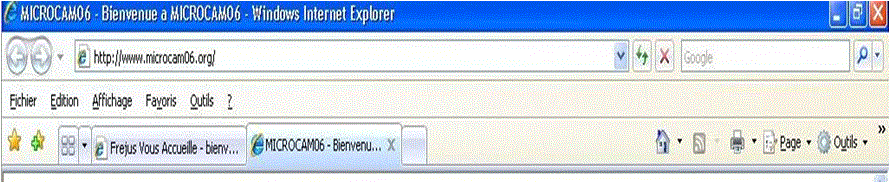

Les onglets

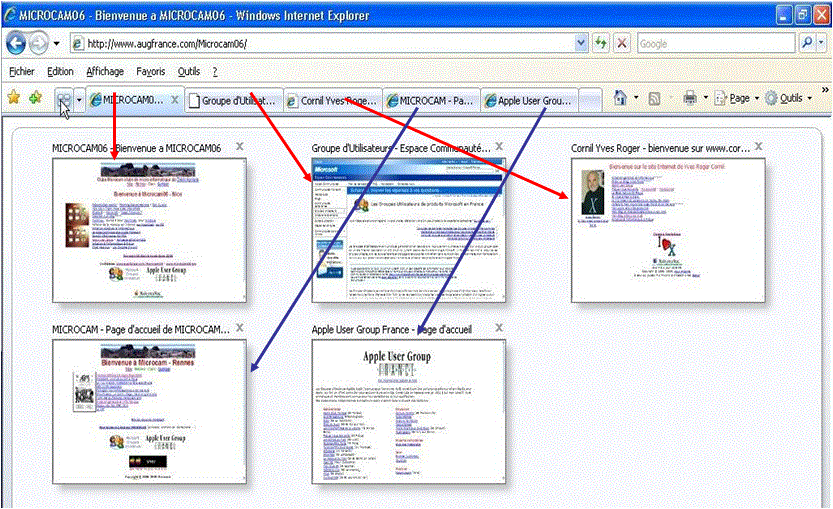

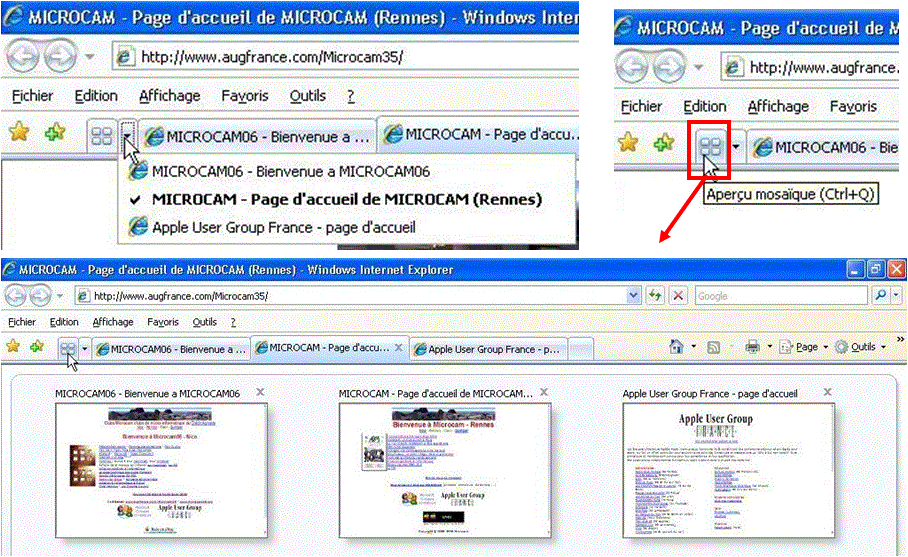

Aperçu des onglets

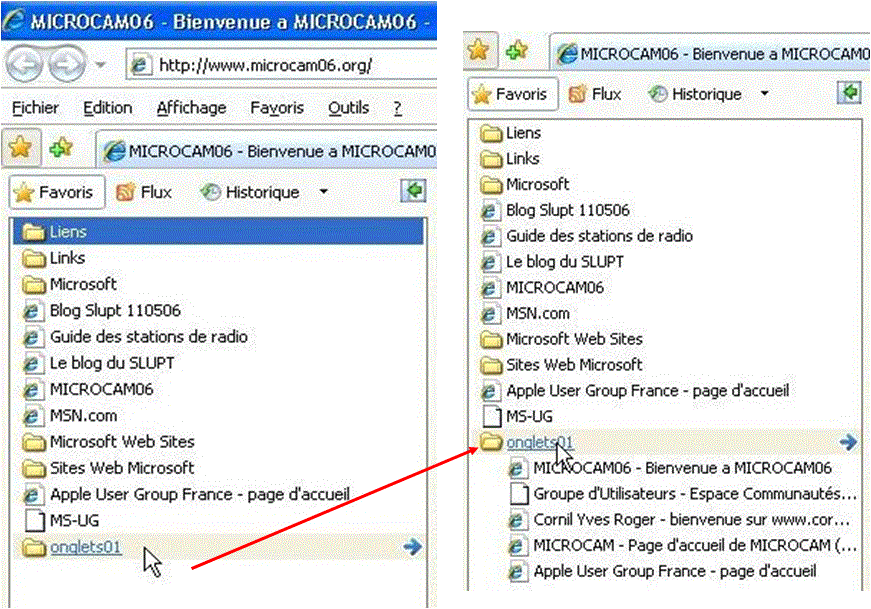

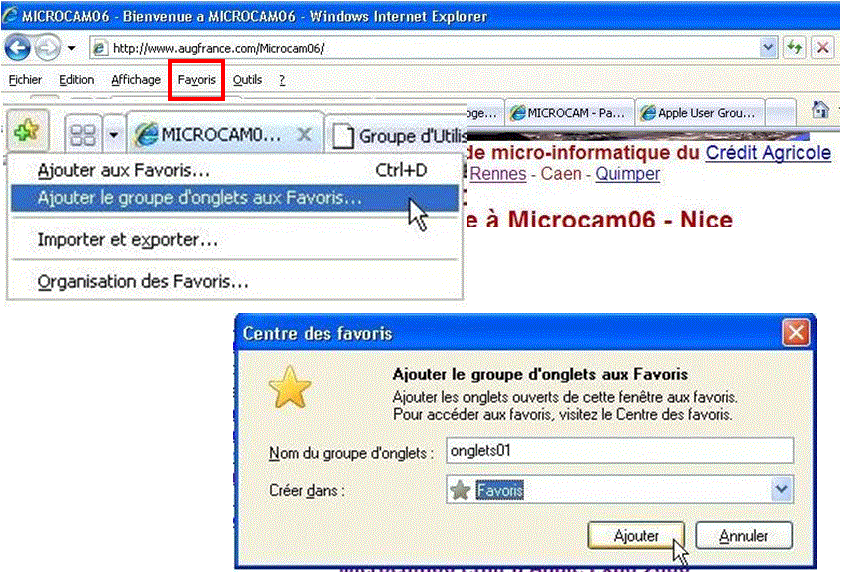

Mémoriser les onglets

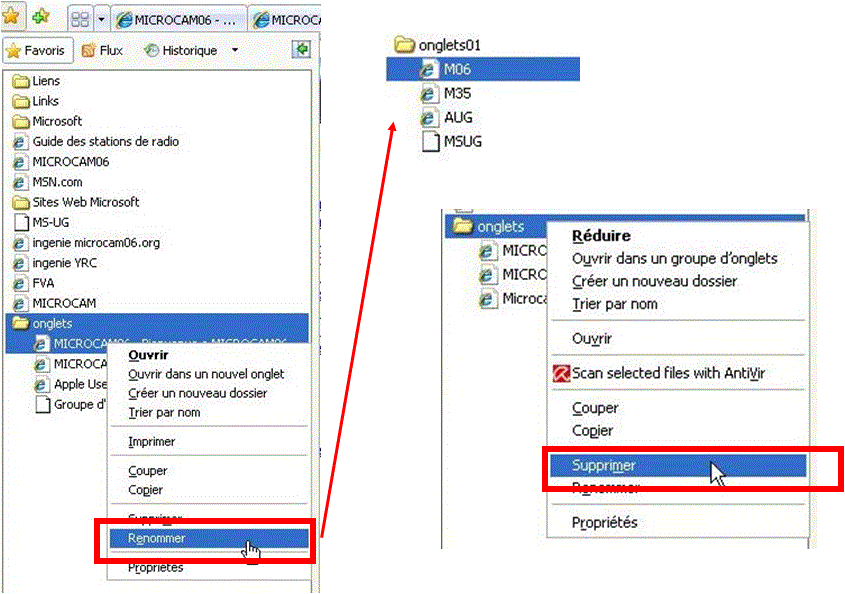

Maintenance des groupes d’onglets

Les flux RSS

Le flux, aussi appelé flux RSS « Really Simple Syndication » (souscription vraiment simple), flux XML, contenu syndiqué ou flux Web, contient des informations fréquemment mises à jour et publiées par un site Web. Les flux sont généralement utilisés par les sites Web d’informations et de blogs, mais ils sont aussi utilisés pour distribuer d’autres types de contenu numérique, notamment des images et des fichiers audio ou vidéo.

Internet Explorer peut découvrir et afficher des flux lorsque vous visitez des sites Web. Vous pouvez aussi vous abonner à des flux de façon à rechercher et à télécharger automatiquement des mises à jour en vue de les consulter ultérieurement.

Si un flux est disponible, le bouton Flux     , qui se trouve sur la barre d’outils d’Internet Explorer, passe du gris à l’orange et émet un son.

Pour afficher les flux disponibles, recherchez une page Web qui contient des flux, cliquez sur ce bouton Flux, puis cliquez sur le flux ou le composant Web que vous souhaitez afficher. Si plusieurs flux sont disponibles, vous voyez une liste de flux à partir desquels vous pouvez effectuer votre sélection.

Les flux RSS

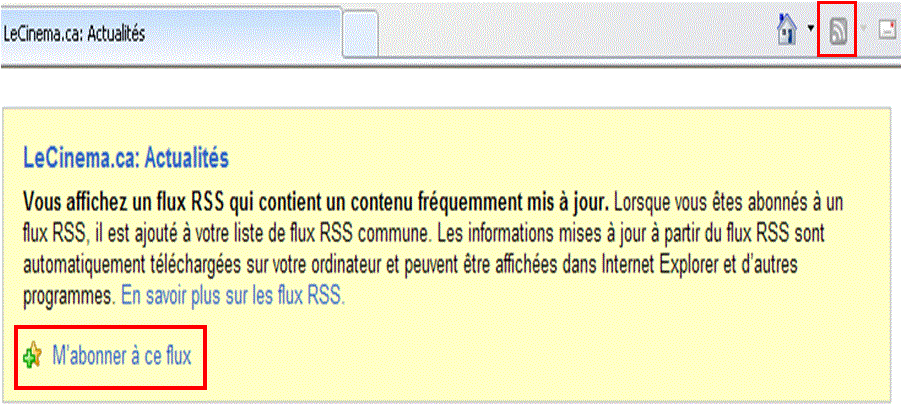

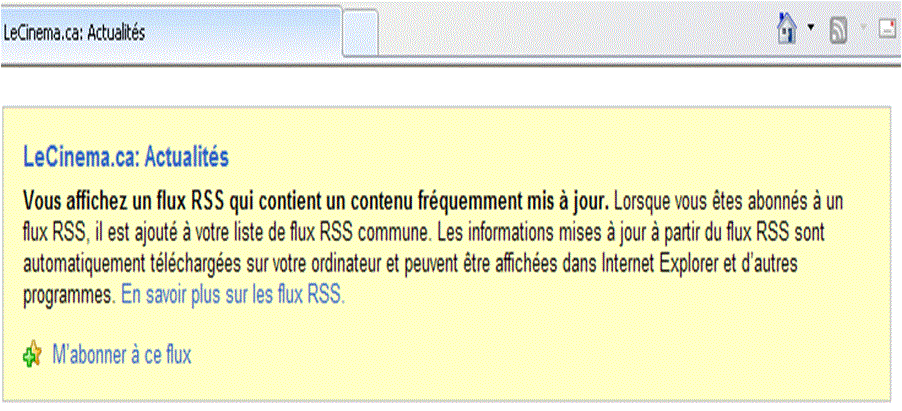

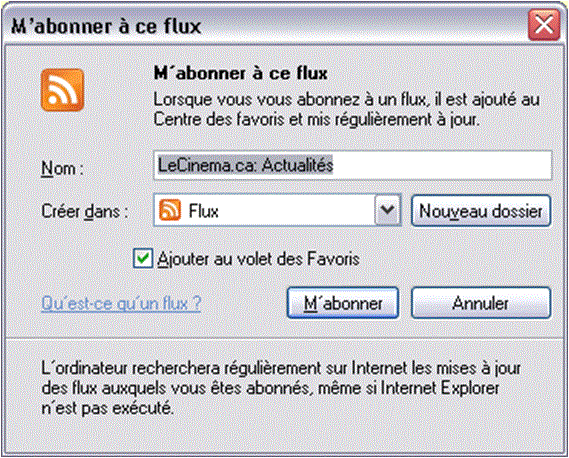

S’abonner à un flux RSS

• Accédez à la page Web contenant le flux auquel vous voulez vous abonner.
• Cliquez sur le bouton Flux   pour découvrir les flux sur la page Web.
• Cliquez sur un flux (si plusieurs flux sont disponibles). Si un seul flux est disponible, vous accédez directement à la page correspondante.
• Cliquez sur M’abonner à ce flux.
• Tapez un nom pour le flux, puis sélectionnez le dossier dans lequel le flux sera créé.
• Cliquez sur S’abonner.

Une deuxième façon de s’abonner est de:

• Accédez à la page Web contenant le flux auquel vous voulez vous abonner.
• Cliquez sur le bouton Flux   pour découvrir les flux sur la page Web.
•  Cliquez sur un flux (si plusieurs flux sont disponibles). Si un seul flux est disponible, vous accédez directement à la page correspondante.
• Cliquez sur volet de favoris

Remarque :

Pour afficher les flux auxquels vous êtes abonné, cliquez sur le bouton Favoris, puis cliquez sur Flux.

9.11.  Recherche d’informations

Utilisation des moteurs de recherche

Recherche d’informations sur Internet

• Une première étape indispensable: la définition du sujet

- Il faut définir les mots clés qui qualifient le sujet

- Pour cela on répondra aux questions: qui, quoi, comment…

• Deuxième étape: choisir des outils adaptés pour  effectuer sa recherche

- Moteur général de type Google

- Moteur spécialisé …

Moteurs de recherche et annuaires

Pour rechercher des informations sur Internet il est possible d’utiliser:

- Moteurs de recherche qui indexent de manière automatique les documents

•         Alltheweb www.alltheweb.com

•         Google www.google.fr

- Des annuaires résultant souvent de l’indexation par des humains

•         Yahoo fr.yahoo.com

Utilisation des moteurs de recherche

• Afin d’effectuer des recherches précises ou complexes il est possible d’utiliser des requêtes structurées

• Pour cela les opérateurs booléens suivants sont disponibles

-   NOT pour exclure certains termes

-   AND pour associer plusieurs termes

-   OR lorsque différents termes sont synonymes

• On pourra également utiliser les parenthèses pour modifier les priorités de l’évaluation de la requête
• En utilisant la liste de mots clés établie précédemment on construit alors sa requête

              - (DNA OR ADN) AND regulation

Moteur de recherche: le cas Google

• Google est le moteur de recherche actuellement le plus utilisé
• 65% des recherches effectuées sur Internet (au Canada) utilisent Google
• Une grande part des visiteurs d’un site sont passés par Google pour le trouver

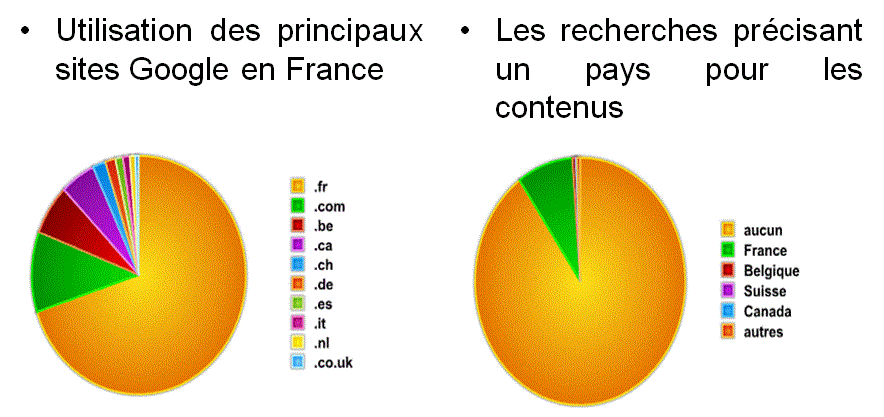

Utilisation de Google: quelques chiffres www.revue-referencement.com/

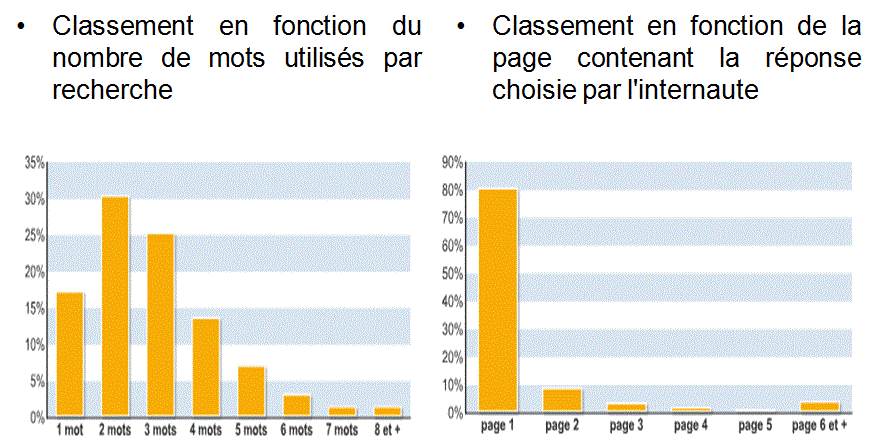

Utilisation de Google: quelques chiffres (2)

Effectuer une recherche sur Google: opérateurs booléens

•   Google utilise l’inclusion automatique de l’opérateur AND

–        « dna regulation » est équivalent à dna AND regulation

•   L’operateur OU se note OR (en majuscule)

•   Pas de négation d’un terme (pas de NOT)

–        Mais négation d’un mot possible: utiliser un - devant le mot

–        Le - doit être collé au mot et précédé d’un espace

–        Adn -dna

Recherche sur Google: un peu plus

• La casse des mots (majuscule/minuscule) n’est pas prise en compte
• Les accents ne sont pas pris en compte par défaut

–        Mais on peut utiliser le signe + pour forcer la prise en compte des accents

• Les mots courts et le bruit (le, les, …) sont ignorés

–        Mais on peut utiliser le signe + pour forcer la prise en compte de ces mots

• Il est possible de rechercher des expressions en utilisant les guillemets

–        Par exemple en utilisant le titre d’un livre « adn mots et modèles »

·         Retour au début

·         Sommaire

·         Accueil
